三叶轴流通风机叶轮结构三维设计

　　在民用建筑通风、工业车间换气、小型设备散热等场景中，轴流类通风部件的核心做功单元就是叶轮结构，本次呈现的三叶式通风机叶轮，是针对低风压、大流量通风需求开发的结构方案。从实际应用场景来看，这类叶轮常被用在壁挂式排气扇、管道增压通风机、小型设备冷却风道内，区别于高压离心风机的叶轮结构，轴流叶轮的气流走向与转轴轴线平行，在有限的安装纵深空间内就能实现稳定的气流输送，不需要配套大尺寸的蜗壳结构，整体占用空间更小，适配对安装体积有严格限制的通风场景。

　　从功能特性上看，这款三叶叶轮采用了大弦长扭曲叶片设计，叶片从叶根到叶梢的安装角呈现渐变过渡，叶根区域安装角更大，能够在靠近轮毂的低线速度区域获得足够的气流推动能力，避免叶根区域因为线速度不足出现气流分离、做功效率下降的问题；叶梢区域安装角逐步收窄，匹配叶梢更高的线速度，降低叶梢区域的气流冲击损失，同时减少叶梢涡的产生，降低运行过程中的气动噪声。叶片前缘做了圆滑过渡处理，后缘采用了小角度修型，能够减少气流在叶片表面的附面层分离，让气流顺着叶片型线平滑流向出口，提升整体的气动效率，在相同转速下能够获得更大的通风量，同时降低运行能耗。

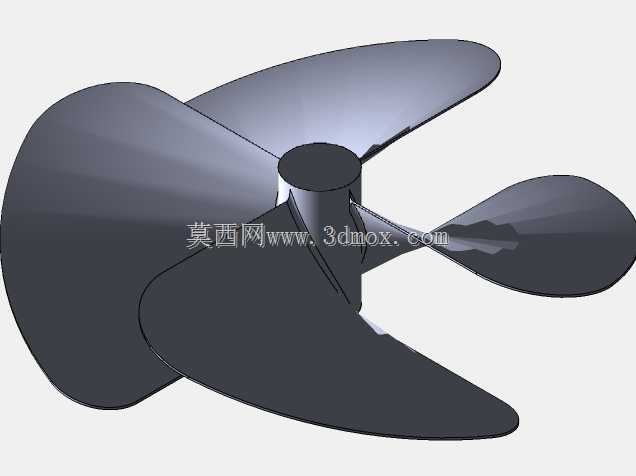

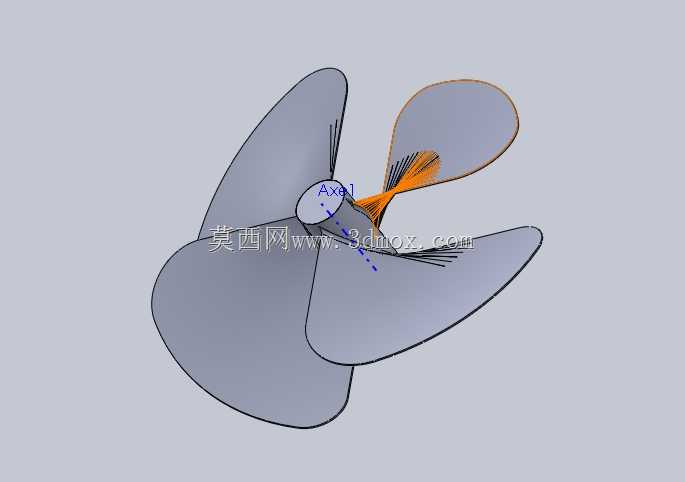

　　设计思路上，这款叶轮没有采用常见的等厚度平板叶片结构，而是采用了翼型截面的叶片构型，每个截面的翼型弯度、厚度都随半径位置做了参数化调整，轮毂部分采用了中心带轴孔的圆盘结构，轴孔位置预留了键槽安装位，能够直接与驱动电机的输出轴配合，不需要额外设计转接法兰，减少了装配环节的零件数量，也降低了整体的转动惯量，让电机启动更顺畅，运行过程中的动平衡更容易调校。叶片与轮毂的连接位置做了大圆角过渡处理，避免应力集中，在长期高速旋转的工况下，能够降低连接位置的疲劳断裂风险，提升部件的使用寿命。

　　从安装边界来看，这款叶轮的整体径向尺寸适配常规小功率通风机的机壳内径，叶片外沿与机壳内壁预留了均匀的间隙，既避免运行过程中叶片与机壳发生刮擦，也不会因为间隙过大导致气流回流损失。轮毂的轴向长度较短，安装时不需要占用过多的电机轴伸出长度，适配市面上常见的单相异步电机、直流无刷电机的输出轴尺寸，轴孔的配合公差选用了过渡配合，既能够保证扭矩传递的可靠性，也方便现场拆装维护。叶片的扭转角度经过多轮迭代调校，在额定转速下，气流出口的均匀度更好，不会出现局部气流流速过高导致的异音问题，同时叶轮的整体质心落在转轴轴线上，在做动平衡调校时，只需要在叶梢的配重位置添加少量配重块就能达到G6.3级的平衡精度，运行过程中的振动更小，能够降低配套轴承的负载，延长整机的维护周期。

　　在实际选型适配时，这类三叶叶轮更适合对噪声控制有一定要求、通风阻力不大的场景，比如普通办公室的新风换气、小型电气柜的散热通风、家用排气扇的风轮替换，相比五叶、七叶的多叶叶轮，三叶结构的叶片数量更少，相同转速下的通过频率更低，气动噪声的频谱更偏向低频，人耳的主观感受更柔和，不会出现高频刺耳的噪声问题。同时三叶结构的单个叶片刚度更好，在长期运行过程中不容易出现叶片变形的问题，对使用环境的适应性更强，即使在空气含少量粉尘的场景下，叶片表面积灰对整体动平衡的影响也更小，不需要频繁清理维护。
