集成驱动电机的管道式轴流排气扇结构

　　在民用商用通风、工业工位排风、设备散热排风等场景中，这类集成驱动电机的轴流排气扇是应用占比极高的通风部件，不同于分体式风机需要额外配置电机支架、联轴器等传动结构，该结构将驱动电机直接同轴布置在风筒中心，省去了中间传动环节，既压缩了整机轴向安装尺寸，也减少了传动损耗带来的效率折减，日常运维中也无需定期校准传动同轴度、更换传动易损件，适配长期连续运行的通风工况。

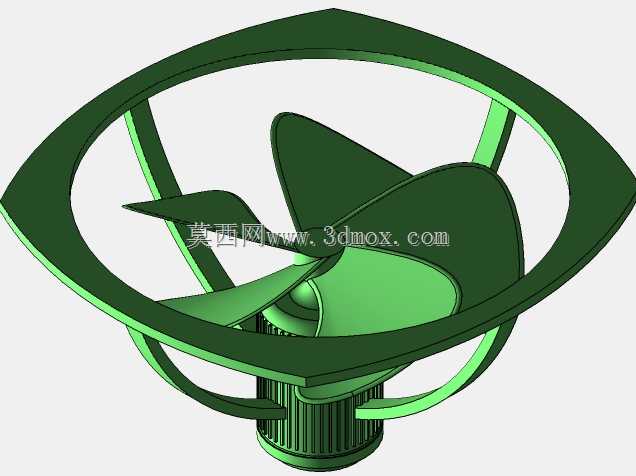

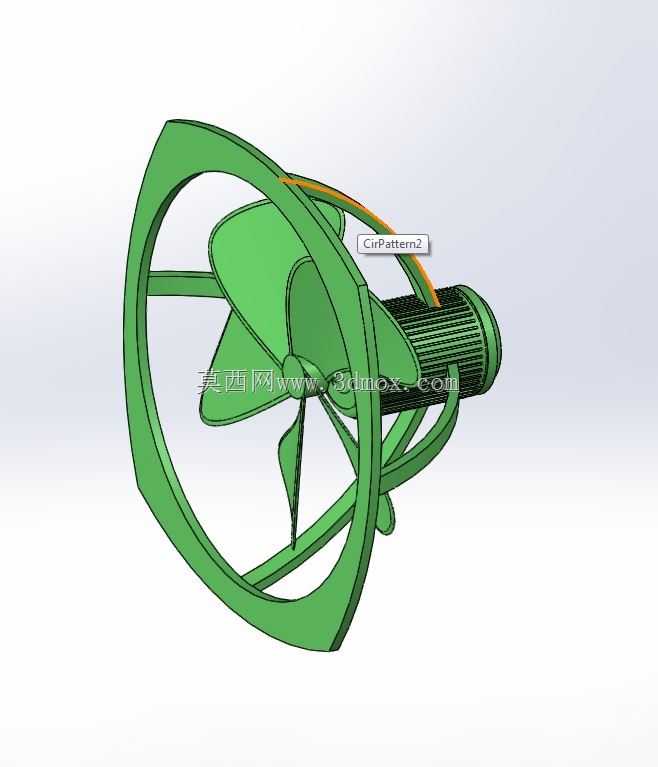

　　从实际使用场景来看，这类结构可直接嵌入圆形通风管道接口，也可通过加装法兰固定在墙面、设备柜体的通风开孔处，承担室内污浊空气排出、设备舱热空气置换、工位焊接烟尘抽排等功能，风筒外圈的环形护圈既作为风叶的外围防护结构，避免运行过程中异物触碰旋转风叶造成安全隐患，同时也作为气流的导流边界，约束气流沿轴向流动，减少风叶边缘的气流紊流损失，提升排风效率。护圈与电机壳体之间通过多根径向布置的导流筋连接，这些筋条并非单纯的结构支撑件，其截面采用流线型设计，顺着风叶出流方向布置，可梳理风叶甩出的旋流，减少气流经过支撑结构时产生的涡流噪音与阻力损失。

　　风叶采用等强度扭曲翼型设计，从叶根到叶梢的安装角逐渐减小，匹配不同半径处的线速度差异，让整个叶展方向的气流做功更均匀，避免叶根区域气流攻角过大产生失速、叶梢区域攻角过小做功不足的问题，五叶的布局在保证风量的同时，将旋转噪音控制在较低区间，适配对噪音有一定要求的商用、民用场景。驱动电机采用外筒散热结构，电机外壳直接暴露在排风气流中，运行时风叶驱动的气流直接掠过电机壳体，带走电机绕组产生的热量，无需额外配置独立散热风扇，进一步简化了结构，降低了整机成本，这种自散热设计在排风温度不超过60摄氏度的常规通风场景下，完全可以满足电机长期运行的散热需求，避免电机过热导致的绝缘老化、寿命缩减问题。

　　从安装边界来看，该结构的最大外径为风筒外圈的直径，安装时预留的开孔尺寸需略大于该外径，方便安装时调整同轴度，轴向尺寸从风筒进风端面到电机尾端出线位置为总安装长度，选型时需确认管道或安装位的深度是否满足该尺寸要求，避免安装后出现突出、干涉问题。电机的出线从尾端轴向引出，接线时需预留足够的线缆弯曲半径，避免线缆根部反复弯折导致的绝缘破损。风叶与电机轴采用键连接加轴向锁紧的固定方式，可传递足够的扭矩，避免长期启停、正反转切换时出现风叶松动移位的问题，安装时需确认风叶与风筒内壁的周向间隙均匀，避免运行时风叶蹭到护圈产生异响、卡滞。

　　在结构设计过程中，首先需要匹配目标风量、风压参数确定风叶直径与转速，再根据转速与风叶运行扭矩选定适配的电机规格，反向调整支撑筋的位置与数量，避免筋条位置与风叶通过频率重合产生共振，降低运行时的结构振动。护圈的翻边结构采用圆弧过渡，避免进风端直角结构产生的气流进气阻力，进风端的圆弧导流可让气流更平顺地进入风叶做功区域，提升进气效率。电机与支撑筋的连接位置设置有定位止口，装配时可直接通过止口保证电机与风筒的同轴度，减少装配调整的工作量，也能避免长期运行后电机移位导致的风叶偏心问题。

　　这类结构相比传统的皮带传动排气扇，整体部件数量减少40%以上，装配工序更简单，整机重量更轻，不管是新设备安装还是旧通风系统改造，都能快速适配，在常规通风换气场景下，其综合运维成本远低于分体式传动结构的风机，是中小风量通风场景下的高性价比结构方案。
