可调节高度皮带式输送设备三维设计

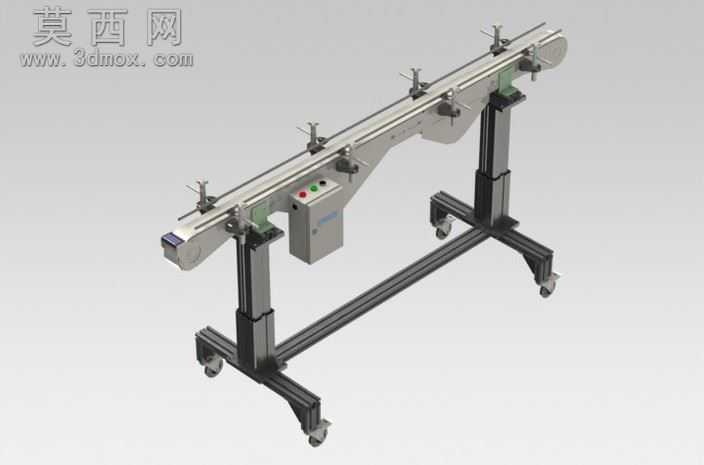

本模型为可调节高度的皮带式输送机，整体采用三维参数化建模完成，建模过程中对各部件的装配关系做了严谨的约束定义，确保各运动部件无干涉，可直观模拟设备的实际运行状态。模型渲染阶段采用哑光金属材质搭配工业灰漆面效果，皮带部分采用哑光橡胶材质还原真实输送带的质感，电控箱部分做了轻微的磨砂塑料质感处理，脚轮部分还原了工业万向轮的橡胶轮面与金属支架的材质差异，整体渲染效果贴近工业现场实际设备的视觉表现。结构设计上，设备主体采用双立柱升降调节结构，立柱内置线性导向结构，搭配顶部的锁紧旋钮可实现输送面高度的无级调节，适配不同高度的上下游生产设备对接需求；输送段采用标准平皮带输送结构，两侧设置可调节导向挡条，可根据输送物料的宽度灵活调整挡条间距，避免物料输送过程中出现偏斜掉落问题；驱动单元集成在输送段侧方，采用减速电机直驱主动辊的结构，传动效率高、运行噪音低，电控箱集成在机架侧方，设置有启停控制按钮，操作便捷；底部机架采用H型焊接框架结构，四个支脚均配置带刹车的万向脚轮，既可以方便设备的整体移位调整，也可以在定位后锁定脚轮保证设备运行的稳定性。设计思路围绕柔性化生产输送需求展开，摒弃传统固定高度输送机适配性差的问题，通过可升降立柱结构实现一台设备适配多工位不同高度的输送需求，降低产线调整时的设备改造成本；整体结构采用模块化设计，输送段、升降立柱、底架、驱动单元均可独立拆分，方便后续的维护更换部件；建模过程中对所有标准件如螺丝、旋钮、脚轮都做了精确的尺寸还原，非标准结构件均按照实际钣金、机加工工艺做了工艺性优化，避免出现无法加工的不合理结构，模型可直接用于方案展示、结构参考以及后续的工程图导出工作，能为同类可调输送设备的设计提供完整的结构参考。
