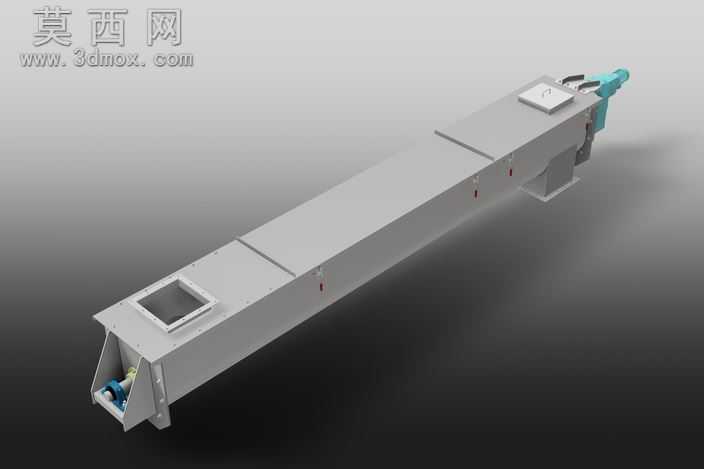

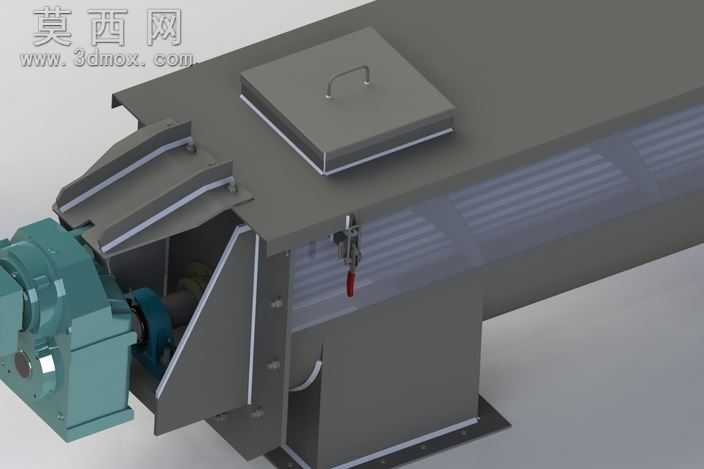

U型槽式螺旋输送机三维设计模板

本模型为U型槽式螺旋输送机的标准化三维设计模板，建模过程严格遵循螺旋输送机的通用设计规范，采用全参数化建模逻辑搭建整体结构，可根据实际输送需求调整槽体长度、螺旋叶片直径、螺距等核心参数，具备极强的复用性与修改便利性。模型整体采用封闭式U型槽体结构，槽体分段拼接设计兼顾了加工便利性与长距离输送的结构刚性，槽体顶部设置方形进料口与检修盖板，端部配置驱动端与尾端轴承座安装位，驱动端预留了标准电机减速机的安装接口，可适配不同功率的驱动组件。建模过程中对螺旋叶片与中心轴的装配间隙、槽体内壁与叶片的配合间隙做了精准还原，叶片采用连续等厚螺旋面建模，真实还原了螺旋推送物料的工作形态，槽体底部设置的支撑脚结构可直接适配现场安装的支架固定需求。渲染阶段采用工业灰作为槽体主体材质，驱动端采用蓝绿撞色区分功能部件，金属材质的粗糙度、反光度参数均参考真实工业设备的表面处理效果调整，整体渲染效果清晰展现各部件的装配关系与结构细节。设计思路上以通用化、模板化为核心，将螺旋输送机的核心结构模块化拆分，各模块之间采用标准装配约束连接，设计人员可直接调用该模板，通过修改参数快速生成不同规格的螺旋输送机模型，大幅缩短同类型设备的设计建模周期，同时模型预留了吊耳、观察口、出料口等可选结构的安装位，可根据不同的物料输送工况灵活增减功能部件，适配粉状、颗粒状等多种散料的水平输送场景，结构设计充分考虑了设备运行时的密封性与维护便利性，端盖与槽体采用螺栓连接设计，方便后期检修更换内部易损部件。
