不锈钢移动带式输送机三维设计

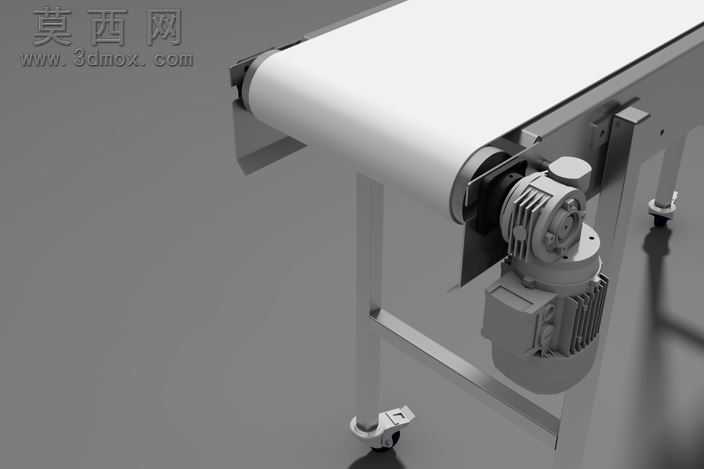

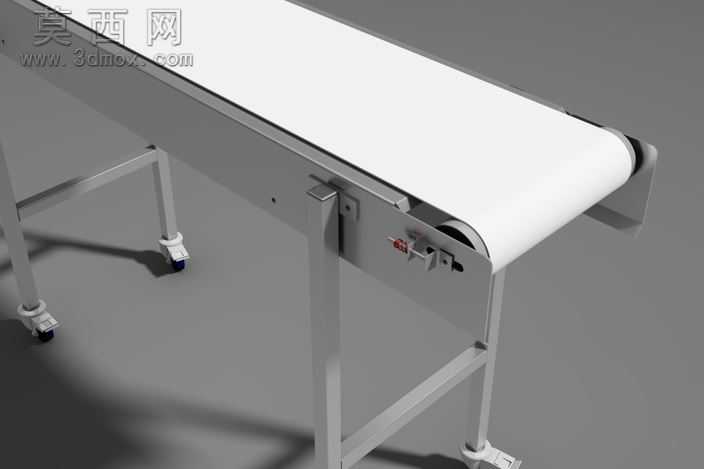

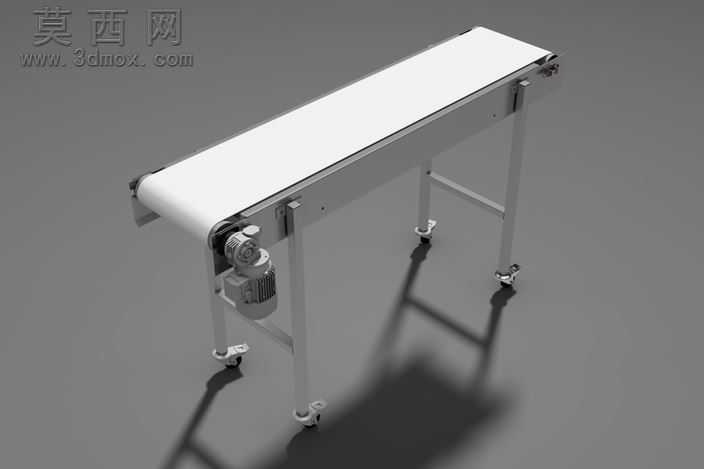

本款移动带式输送机的三维设计围绕轻型物料连续输送场景展开，建模阶段完整还原了设备的全部功能结构，从支撑机架、输送皮带、驱动单元到移动脚轮均做了精细化的结构表达。机架部分采用不锈钢型材搭建，建模时严格遵循2000×400的运输尺寸参数，通过型材拼接、螺栓连接的结构设计保证机架整体刚性，支腿处做了斜向加固结构设计，避免长距离输送时机架出现形变晃动，同时支腿底部配置带刹车的万向脚轮，既满足设备灵活转场的移动需求，也能在工作位置实现稳定锁止，防止作业过程中设备移位。驱动单元选用Bonfiglioli品牌电机，建模时还原了电机的安装支座、传动连接结构，将电机布置在输送机头部驱动辊筒的侧下方，既节省设备整体占用空间，也能通过合理的传动布局保证动力传输效率，降低传动过程中的动力损耗。输送部分采用白色平皮带作为承载构件，建模时还原了两端辊筒的张紧调节结构，可通过调整辊筒位置实现皮带张紧度的调节，避免皮带运行过程中出现跑偏、打滑问题，同时皮带下方设置光滑支撑托板，保证输送面平整，避免物料输送过程中出现凹陷卡顿。渲染阶段针对不同部件做了差异化的材质表现，不锈钢机架赋予哑光金属材质，还原不锈钢材质的细腻金属质感与低反光特性；输送皮带赋予哑光白色橡胶材质，表现皮带表面的细微摩擦纹理；驱动电机做了灰铸铁与散热鳍片的材质区分，还原电机真实的外观质感；脚轮部分做了橡胶滚轮与金属支架的材质区分，整体渲染光影柔和，清晰展现设备的结构层次与装配关系。设计过程中充分考虑了设备的实用性与通用性，整体结构简洁紧凑，无冗余设计，既可以独立作为轻型物料的输送单元使用，也可对接其他生产设备组成自动化生产线，可广泛应用于轻工、电子、食品包装等行业的小件物料转运、工序衔接场景，可移动的结构设计也能满足多工位轮换作业的使用需求，降低企业的设备投入成本。
