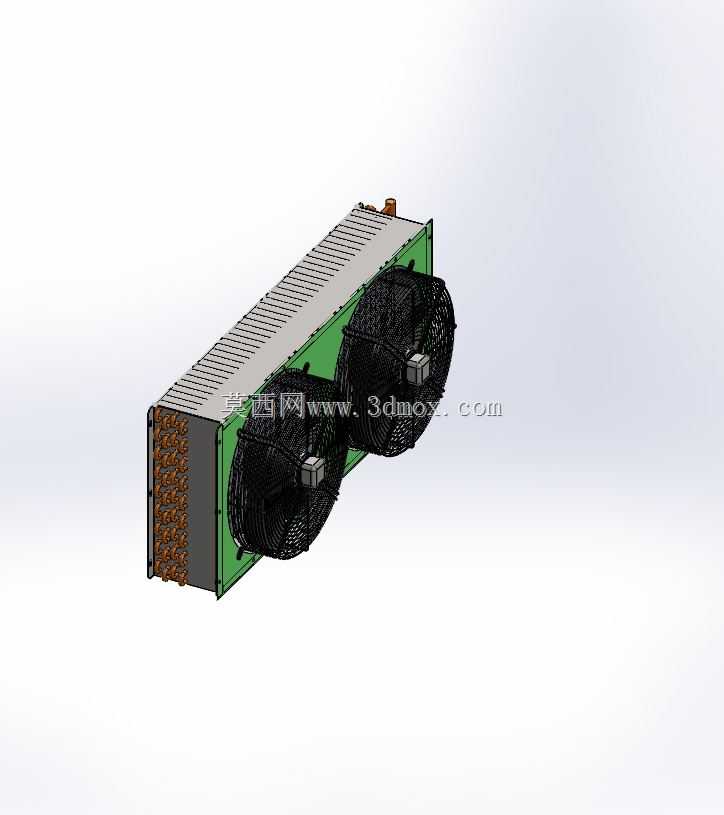

制冷系统双轴流风冷冷凝器散热组件

　　这套风冷式冷凝散热组件，核心应用在中小型商用制冷机组、小型工业冷水机、冷库室外冷凝单元这类需要把制冷回路高压气态冷媒热量置换到外界空气的场景里，日常做制冷设备结构选型、三维布管的时候，这类组件的安装边界、风阻匹配、换热效率匹配是最需要提前在三维阶段校核的部分，避免后期装机出现风路短路、安装孔位干涉、冷媒配管折弯半径不足的问题。

　　从实际功能来看，组件承担的是制冷循环里的放热环节，压缩机排出的高温高压气态冷媒从集管端进入翅片管束，通过铝制翅片把铜管内冷媒的热量传导到翅片表面，后侧的两台轴流风扇主动驱动环境空气横向冲刷翅片间隙，把热量持续带走，让管内冷媒逐步冷凝为高压液态，为后续节流蒸发环节提供过冷度合适的液态冷媒，风扇的选型直接匹配冷凝器的迎面风速，常规工况下迎面风速控制在2-3m/s区间，既保证换热效率，也避免风速过高带来的翅片震颤、噪音超标问题。

　　设计思路上，整体采用卧式侧出风结构，芯体部分采用铜管套铝翅片的成熟结构，铜管按照正三角排布，翅片采用开窗式冲型，相比平片能提升30%左右的换热系数，同时控制空气侧的压损在风扇的额定静压范围内。集管部分采用紫铜集管，预留的冷媒进出接口设置在芯体同侧端板上，方便现场配管操作，端板采用镀锌钢板冲压成型，既作为翅片管束的固定支撑，也作为风扇的安装基准面，两台轴流风扇采用对称布置，风扇网罩直接固定在端板预留的螺柱上，保证风扇叶尖和导风圈的间隙控制在5mm以内，减少叶尖漏风带来的效率损失。

　　安装边界方面，芯体整体长度方向要预留至少100mm的配管操作空间，避免冷媒管焊接时火焰烤到翅片或者风扇线缆；风扇侧要预留至少200mm的进风空间，不能紧贴墙面或者其他设备遮挡进风面积，背部出风侧也要避免有障碍物阻挡排风，防止热风回流导致冷凝压力升高。固定脚设置在芯体底部的两端，采用角钢折弯成型，安装孔为长圆孔设计，允许现场安装时有±5mm的位置调整量，抵消机架焊接带来的安装误差。

　　做三维建模的时候，这类组件要重点还原几个关键配合尺寸：一是铜管和翅片的片距，常规工况片距控制在2.1mm，如果是高粉尘应用场景片距会加大到2.5mm以上，避免积尘堵塞风路；二是风扇的安装孔位节圆，要和选用的轴流风扇安装尺寸完全匹配，导风圈的深度要覆盖风扇叶片的轴向长度，提升导风效率；三是集管上的冷媒接口位置和管径，要和制冷系统的管径匹配，避免接口处出现节流效应。另外还要注意风扇的接线方向，预留的走线槽要避开翅片的锋利边缘，防止线缆被割破出现漏电故障。

　　实际选型匹配的时候，要根据制冷系统的冷凝负荷来选对应的芯体排数和风扇风量，常规2匹左右的制冷机组匹配两排管芯体加两台200mm直径的轴流风扇就能满足换热需求，如果是高温工况环境，比如环境温度超过40℃的场景，要适当加大芯体排数或者提升风扇风量，保证冷凝温度控制在合理区间，避免压缩机因为冷凝压力过高触发保护停机。这套结构的优势是安装维护方便，风扇故障的时候可以直接在正面拆下网罩更换风扇，不需要拆解整个冷凝器芯体，翅片如果出现倒伏可以用翅片梳直接梳理，日常维护成本很低，适合批量应用在标准化的制冷设备上。
