管壳式全热交换器结构三维设计

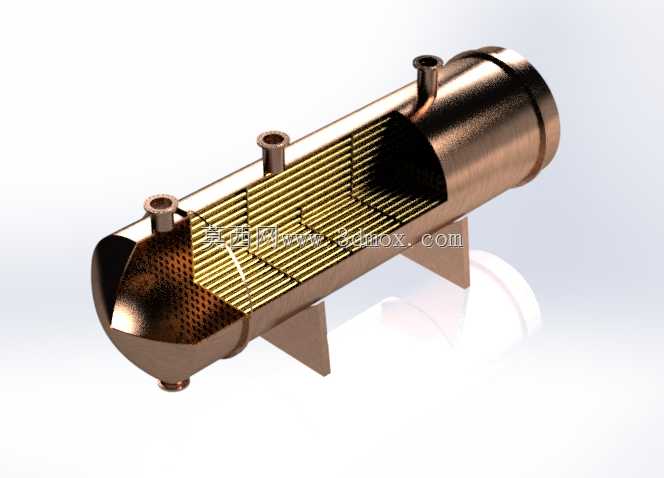

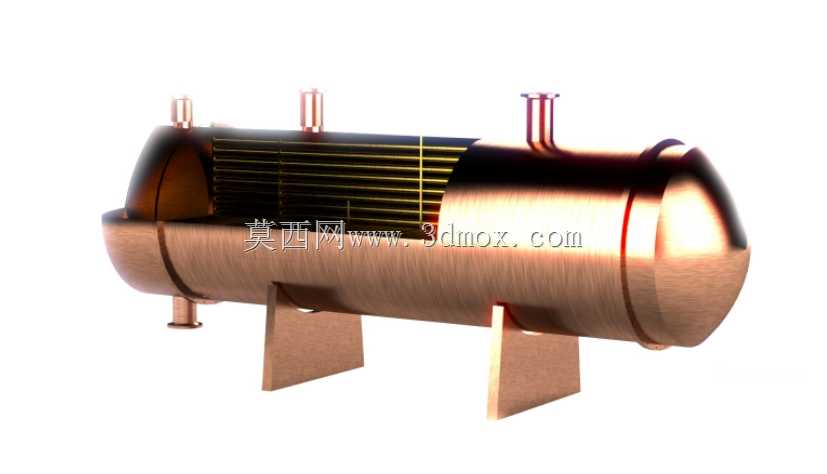

　　在化工、电力、暖通、食品加工等多个工业领域的热力系统中，管壳式换热器是应用占比最高的间壁式换热设备，承担着不同温度流体之间的热量传递任务，既可以作为加热器、冷却器使用，也可在冷凝、蒸发工况下作为冷凝器、蒸发器运行，适配从常压到中高压、从低温到中高温的多类工况场景。这套三维结构完整还原了固定管板式全热交换器的全部细节，从壳体、管板、换热管束、折流板到管箱、接管、鞍式支座均做了等比例建模，所有结构尺寸匹配热力计算的输出参数，可直接用于设备选型参考、结构校核以及工程方案演示。

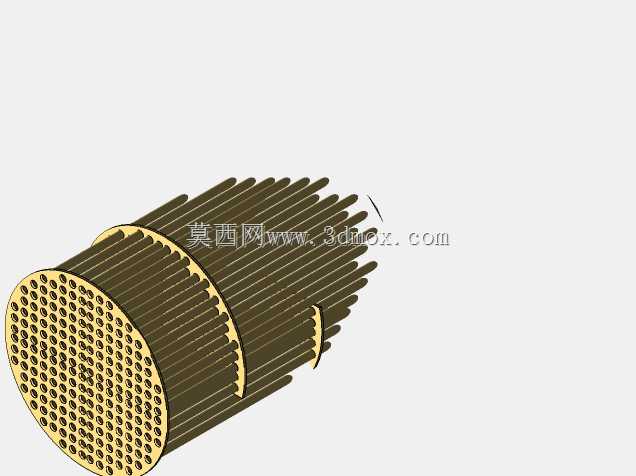

　　从实际使用场景来看，这类换热器常布置在工艺装置区的管廊侧或者动力站房内，两侧分别连通冷热流体管路，壳程与管程根据流体的物性、压力、结垢倾向来分配介质：通常腐蚀性强、压力高、易结垢的流体走管程，因为管程清洗维护更方便，且承压能力更强；黏度大、流量大、换热系数低的流体走壳程，借助折流板的扰流作用提升壳程侧的换热效率。建模过程中，壳体采用标准圆筒卷制结构，两端焊接固定管板，换热管采用正三角形排布方式，相比正方形排布能在相同壳径下布置更多换热管，提升单位体积的换热面积，折流板采用单弓形结构，切口高度取壳体内径的25%，既保证流体在壳程形成足够的横向冲刷流速，避免出现流动死区，也控制折流板的阻力损失在合理区间，不会造成过大的泵功消耗。

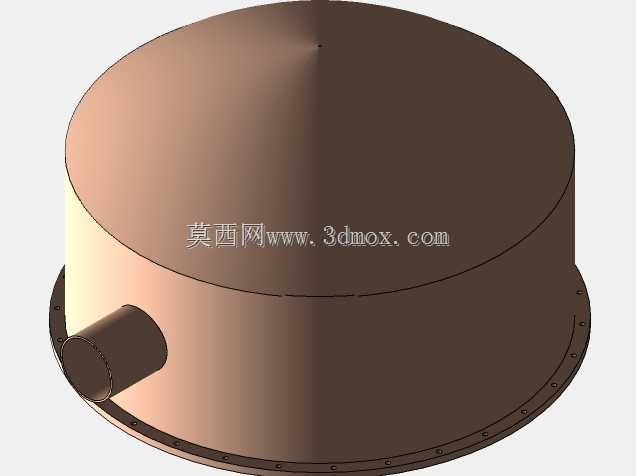

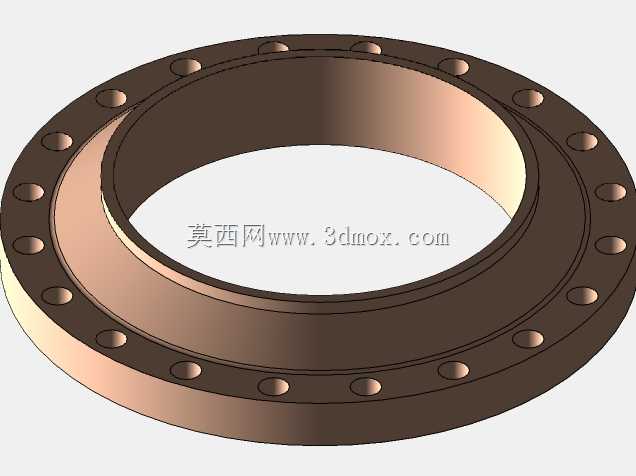

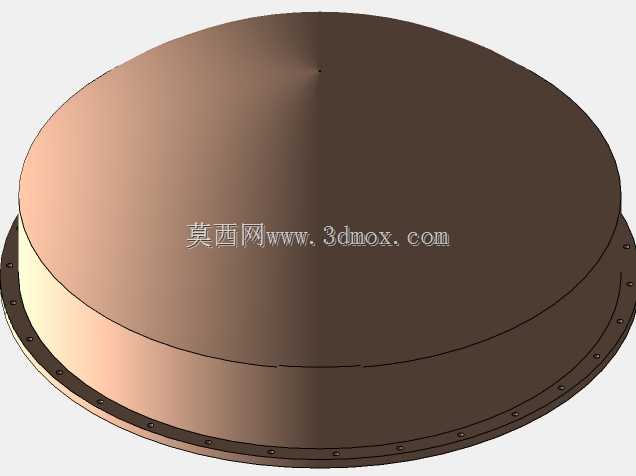

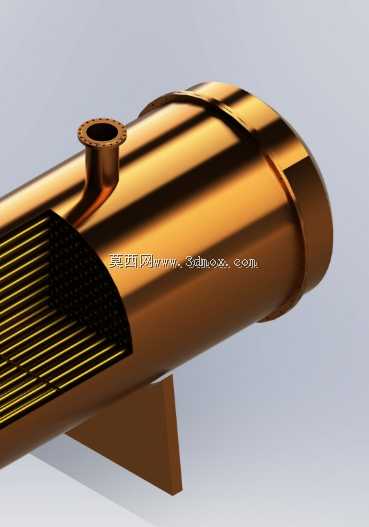

　　结构设计层面，管箱部分采用平盖封头结构，端盖上设置分程隔板，将管程分为两个流程，让管程流体在管束内往返流动，提升管程的流速与换热系数，管箱与管板之间采用法兰螺栓连接，配合密封垫片保证高压工况下的密封性能，避免流体泄漏。壳体上的三个接管分别对应壳程的流体进出口以及排气、排液接口，接管的伸出长度、法兰连接尺寸均匹配通用管路安装标准，方便现场对接外部工艺管道。支座采用标准鞍式支座，两个支座分别设置在壳体两端的合适位置，其中一个为固定支座，另一个为滑动支座，预留设备运行时热胀冷缩的位移空间，避免温度变化产生的热应力造成壳体变形、焊缝拉裂。

　　从安装边界来看，建模时充分考虑了现场安装的操作空间，鞍座的底板尺寸、地脚螺栓孔间距符合安装规范要求，设备整体的重心位置经过校核，保证安装后的稳定性，管箱端预留足够的抽芯空间，方便后期检修时抽出管束进行清洗、更换换热管。所有接管的方位、标高都做了合理排布，避免和外部管线、周边设备出现干涉，壳体上的支座高度也满足底部排液管路的安装要求，不会出现排液不畅的问题。换热管与管板的连接结构采用强度焊加贴胀的形式，既保证连接强度，也消除换热管与管板孔之间的间隙，避免间隙腐蚀，提升设备的使用寿命。折流板上的换热管孔与换热管的间隙控制在标准范围内，既保证穿管装配的工艺性，也避免间隙过大造成流体短路，影响换热效率，折流板之间通过拉杆与定距管固定，保证折流板的间距准确，不会在流体冲击下出现移位。

　　这套模型的结构细节完全贴合工程实际，没有做简化省略，不管是用于热力系统的方案布局、设备结构教学，还是作为同类型设备设计的参考原型，都能提供准确的结构参照，帮助设计人员快速掌握管壳式换热器的结构组成、装配关系以及安装要点，减少前期方案设计阶段的重复建模工作量，也能在技术交流过程中直观展示设备的内部构造与工作原理，让非结构专业的人员也能清晰理解换热过程的实现路径。
