管壳式换热设备流体仿真结构展示

　　在化工、暖通、能源动力等工业场景中，换热设备是实现不同介质间热量传递的核心通用装置，管壳式结构因承压能力强、适配介质范围广、运维成本低的特点，在大流量、高参数的工况中占据了极高的应用占比。本次呈现的结构针对管壳式换热器的内部流场做了可视化呈现，能够直观看到壳程与管程介质的流动轨迹、温度分布梯度，为结构优化、流阻控制提供直观的参考依据。

　　从实际工程应用角度看，这类换热设备常被用于工艺介质的冷却、加热、冷凝、蒸发环节，比如化工生产中反应釜出料的降温、暖通系统里的汽水换热、电厂热力系统中的回热加热，不同工况下对换热效率、压降、结垢倾向的要求差异极大，因此结构设计阶段的流场验证尤为关键。传统设计多依赖经验公式计算换热系数与流阻，很难捕捉到壳程折流板附近的流动死区、管程入口处的流量分配不均问题，而通过流场可视化的结构呈现，能够清晰看到不同区域的介质流速、流线走向，识别出流动滞止的区域——这类区域往往是结垢、局部过热的高发位置，会直接影响设备的长期运行稳定性。

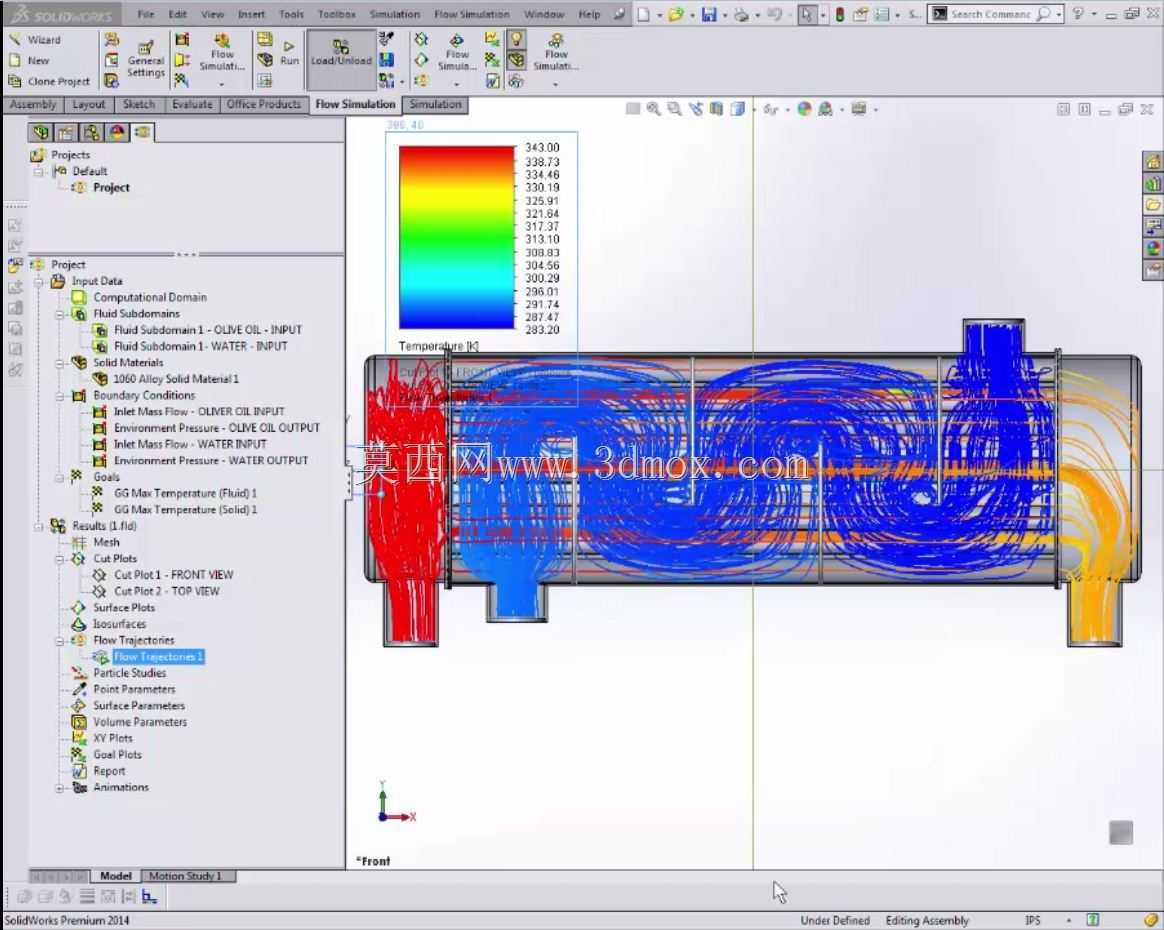

　　该结构的设计思路围绕管壳式换热器的经典构型展开，壳体采用圆柱形承压筒体，两端设置管板固定换热管束，壳程设置折流板引导介质横向冲刷管束，提升换热效率的同时兼顾壳体的结构强度。从流场呈现的内容来看，壳程介质从筒体侧方的接口进入后，在折流板的引导下呈S形绕流换热管，流线的疏密程度直接对应流速高低，红色区域代表高温介质、蓝色区域代表低温介质，能够直观看到热量在管束间的传递过程，以及介质出口处的温度均匀性。管程介质则从端部的管箱进入，在换热管内流动，与壳程介质完成逆流或顺流换热，不同颜色的流线也能反映管内的流量分配情况，若出现某一区域流线过于稀疏，就意味着对应换热管的流量偏低，会拉低整体换热效率，需要调整管箱入口的导流结构。

　　从安装边界来看，这类卧式管壳换热器的安装需要预留足够的检修空间，两端管箱的拆卸距离要满足换热管束抽芯的要求，设备的支座采用鞍式支座，安装时需要核对基础的预埋螺栓位置、支座间距与设备的总长、筒体直径匹配，侧方的壳程进出口、端部的管程进出口要与工艺管道的走向对齐，避免管道应力作用在设备接口上造成密封失效。设备的外形尺寸需要匹配现场的安装空间，尤其是大直径的换热设备，还要考虑运输过程中的限界要求，筒体长度、直径的设计既要满足换热面积的计算要求，也要兼顾运输、安装的可行性。

　　在结构细节上，折流板的切口率、板间距是影响壳程流阻与换热效率的核心参数，切口率过小会导致壳程流速过高、流阻增大，增加泵的运行功耗；切口率过大则会让介质直接从切口处短路，减少与换热管的接触时间，降低换热效率。从流场的流线分布可以判断当前结构的折流板参数是否合理，若折流板背流面存在大面积的低速涡流区，就需要调整板间距或者切口形式，比如采用弓形折流板的优化结构，减少流动死区。另外换热管的排布方式也会影响流场，正三角形排布的换热管排布紧凑、换热面积大，但壳程清洗难度高，适合洁净介质工况；正方形排布的换热管管间通道规整，便于机械清洗，适合易结垢的介质工况，设计时需要根据介质的清洁度、结垢倾向选择对应的排布方式。

　　对于从事结构设计、设备选型的工程人员来说，这类带流场可视化的结构模型能够帮助快速理解管壳式换热器的内部流动逻辑，跳出二维图纸的平面局限，直观感知介质在设备内部的真实流动状态，在做方案评审、结构优化时，能够更精准地定位设计缺陷，避免投用后出现换热效率不足、流阻超标、局部结垢严重等问题。在实际选型过程中，除了换热面积、温度压力参数的核算，还要结合流场特性判断结构的合理性，比如对于粘度较高的介质，要适当增大折流板间距降低流阻，避免壳程压力损失过大；对于有相变的冷凝工况，要考虑冷凝液的排出路径，避免积液淹没换热管影响换热效果。
