再气化工艺用小型液体过滤装置结构设计

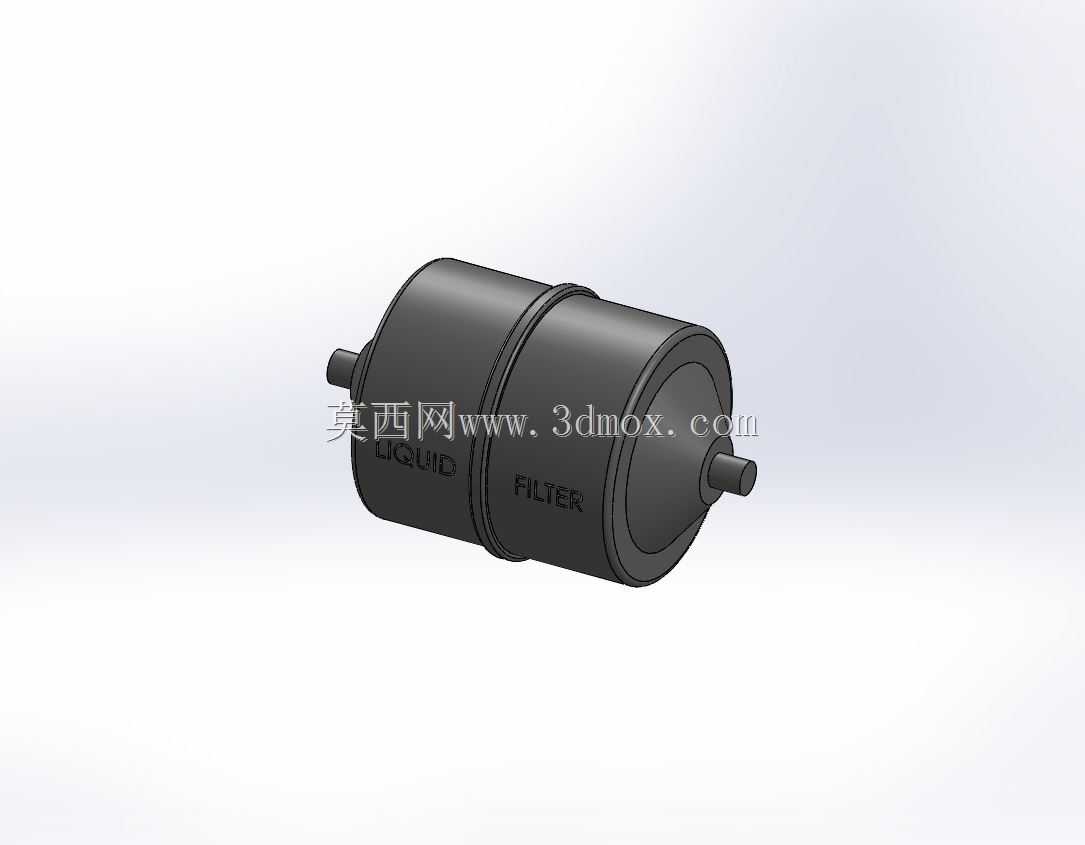

　　在LNG接收站、小型分布式能源站点的再气化工艺段，这类小型液体过滤器是管路系统里容易被忽略但直接影响下游设备寿命的核心辅件，不同于大流量的篮式、反冲洗过滤装置，这类小通径直筒式过滤器主要适配小流量支路、仪表前级保护的工况，比如再气化撬块内的取样管路、调压阀前的精细过滤段，用来拦截液态介质里裹挟的焊渣、密封带碎屑、运输存储过程中产生的金属氧化颗粒，避免硬质杂质进入调压阀、流量计这类精密流道元件造成卡涩、密封面划伤或者计量失准。从结构设计逻辑来看，整体采用对称式直筒布局，两端的外伸接头采用同规格外螺纹接口，安装时不需要区分进出口方向，能降低现场施工的出错概率，筒身采用两段式旋合结构，中间的密封面预留了O型圈安装槽，

　　日常维护时只需要旋开筒体就能更换内部的过滤滤芯，不需要整体切割管路，大幅降低运维的拆装工作量。筒体的壁厚设计充分考虑了低压液体管路的承压需求，常规工况下适配1.6MPa及以下的液体输送压力，筒身表面的标识区域做了微凹处理，直接模压LIQUID FILTER字样，避免后期喷涂标识在长期接触液态烃类介质后出现脱落，方便现场巡检时快速识别管路元件功能。安装边界方面，这类过滤器的整体轴向尺寸控制在紧凑范围内，两端接头的中心距适配小通径管路的安装间距，不需要额外调整管路支架位置就能直接替换同规格的管路直通接头，径向最大尺寸远小于同流量等级的Y型过滤器，在撬块内管路排布密集的区域也能顺利布置，不会和相邻的管路、阀件产生安装干涉。

　　过滤精度的匹配上，这类结构默认适配50μm精度的折叠滤芯，针对再气化工艺的低温液态介质特性，筒体和接头的材质选用耐低温改性工程塑料或者304不锈钢材质，避免低温工况下出现材质脆裂，同时内壁做光滑处理，减少介质流动的阻力损失，进出口的流道做了渐扩渐缩过渡，不会因为突然的通径变化造成局部湍流，降低介质流通过程中的压损，避免在过滤位置出现气蚀风险。在实际选型应用中，这类过滤器不需要额外设置支撑结构，依靠两端管路的螺纹连接强度就能满足固定需求，针对振动较大的撬装设备场景，只需要在筒身中部预留的卡箍位置加装简易固定卡，就能避免长期振动造成的螺纹连接松动。不同于大型过滤设备需要设置排污口，这类小流量过滤器因为处理的杂质总量少，

　　日常维护只需要在定期检修时拆开筒体清理或者更换滤芯即可，不需要设置在线排污结构，进一步压缩了整体结构体积，也减少了潜在的泄漏点。设计过程中针对流道的仿真验证显示，这种对称直筒结构的内部流场分布均匀，不会出现偏流现象，滤芯的整个过滤面都能参与杂质拦截，相比斜置滤芯的Y型过滤器，有效过滤面积利用率能提升30%左右，相同流量下的滤芯更换周期更长。在管路系统的压力测试环节，这类过滤器的结构强度能满足1.5倍工作压力的静压测试要求，两端的螺纹连接位置在反复拆装50次后依然能保持可靠密封，不会出现螺纹滑牙或者密封失效的问题，适配现场多次检修拆装的使用需求。针对不同的介质特性，只需要更换对应材质的密封件和滤芯，就能适配水、轻质燃油、低温液态烃等多种洁净度要求较高的液体介质过滤需求，不需要改动整体外部结构，具备较强的场景通用性。
