再气化系统用吸入管路过滤装置

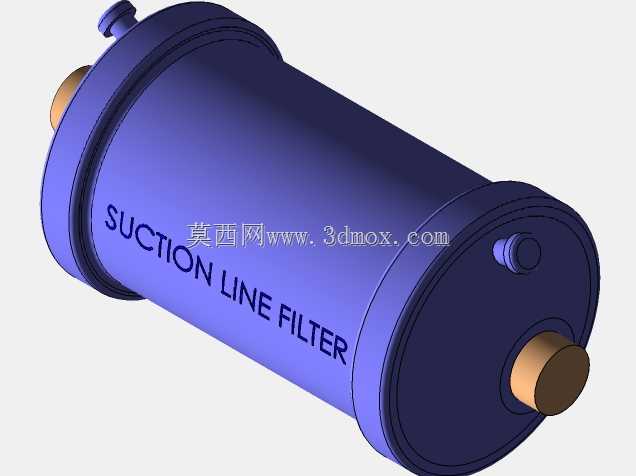

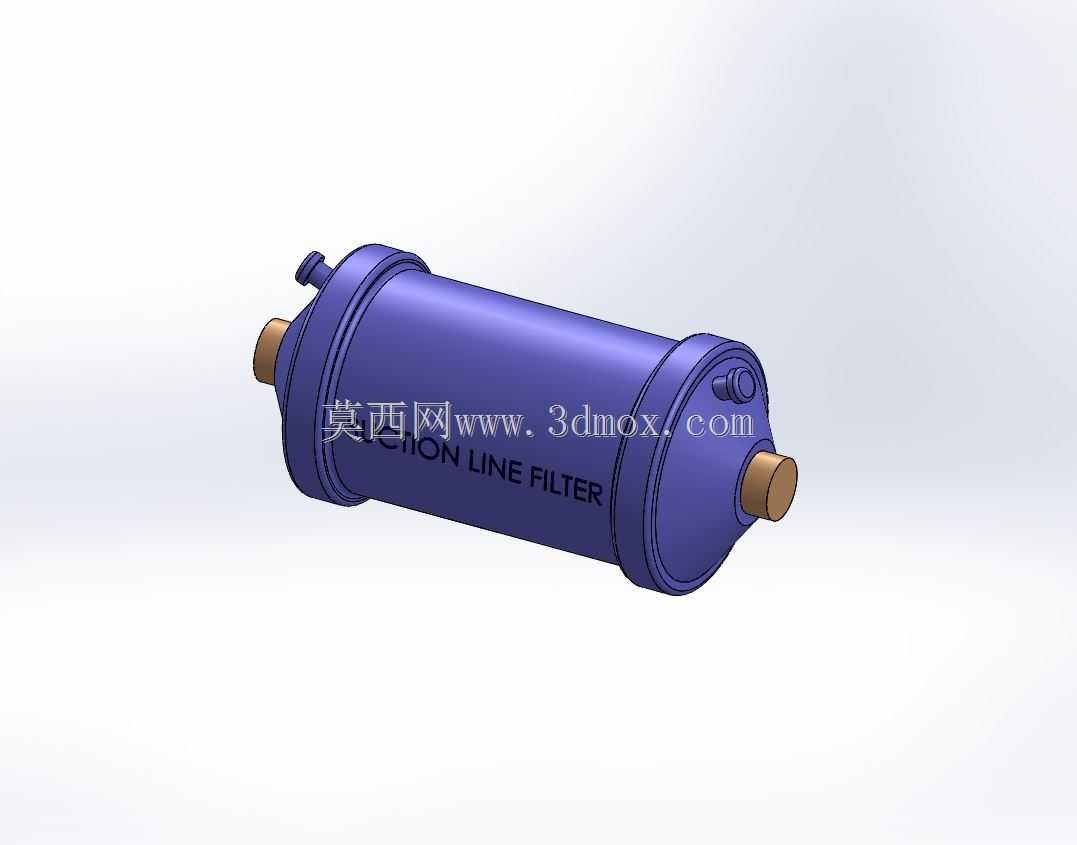

在再气化工艺的流体输送管路中，吸入端的介质洁净度直接决定下游动力设备、气化核心组件的运行寿命与工况稳定性，这款吸入管过滤器正是针对该类工况的前置防护需求设计。从实际工程应用来看，这类过滤器多安装在介质输送泵的吸入管段，在介质进入泵腔、气化换热单元之前，拦截管路施工残留的焊渣、金属碎屑、储运过程混入的固体颗粒杂质，避免硬质颗粒刮伤泵体内壁、叶轮密封面，或是堵塞气化段的细小流道，造成换热效率下降、设备卡滞故障。不同于普通管路过滤器的设计思路，这款产品采用卧式筒体结构，两端采用同轴外伸的管路连接端，可直接串接在同管径的输送管路上，无需额外做变径转接，能最大程度降低安装段的流阻损失，避免吸入端因局部阻力过大造成泵组气蚀问题。筒体两端采用快拆式端盖结构，日常维护时无需将整个筒体从管路上拆卸，仅需拆开对应端盖即可取出内部过滤滤芯完成清理或更换，大幅缩减现场运维的停机时长，适配再气化场站连续作业的运维需求。筒体侧面预留的小型接口可按需接装压差检测元件，实时监测滤芯前后的压力差，当压差达到设定阈值时即可提示运维人员更换滤芯，无需定期拆机检查，能有效平衡过滤效率与运维成本。从安装边界来看，筒体主体为等径圆柱结构，两端连接端的同轴度公差控制在较高精度范围内，安装时仅需保证两端管路的同轴度偏差在允许范围内，即可避免额外的装配应力作用在筒体焊缝上，长期运行下不会出现焊缝开裂、密封面渗漏的问题。筒体外部的加强筋结构沿轴向均匀分布，在不额外增加筒体壁厚的前提下提升了筒体的承压能力，可适配中低压流体输送工况的压力需求，同时控制了整体设备重量，降低管路支撑结构的载荷要求。在过滤精度匹配上，该结构可根据实际输送介质的杂质粒径分布，更换不同目数的过滤内芯，既可以适配常规LNG再气化工艺的液态介质过滤需求，也可通过调整滤芯材质适配其他化工流体、工业冷却水的吸入端过滤场景，结构通用性较强。设计过程中充分考虑了流体在筒体内的流场分布，将滤芯布置在筒体中心流道区域，介质从一端进入筒体后，沿环形空间均匀透过滤芯，再从另一端流出，避免了局部流速过高造成的滤芯冲蚀问题，同时让滤芯整个过滤面都能参与杂质拦截，提升单支滤芯的容污能力，延长滤芯更换周期。两端连接端采用标准管路接口尺寸，可直接与同规格的工业管路法兰或焊接端头适配，现场安装时无需单独定制转接件，降低现场施工的复杂度。筒体上的标识区域清晰标注了介质流向，现场安装时可直接参照标识确定安装方向，避免反向安装造成滤芯被流体冲脱、过滤功能失效的问题。从结构细节来看，端盖与筒体的密封采用耐介质腐蚀的密封件，长期接触工艺介质不会出现溶胀、老化失效的问题，密封面的加工精度满足中低压工况的密封要求，正常运行状态下不会出现介质渗漏问题。整体结构无多余的外凸部件，安装后占用的管路周边空间较小，适合在管路排布紧凑的再气化场站车间内安装，不会与周边的管路支架、其他阀件产生安装干涉。
