工业管路用滤芯式滤器装配结构

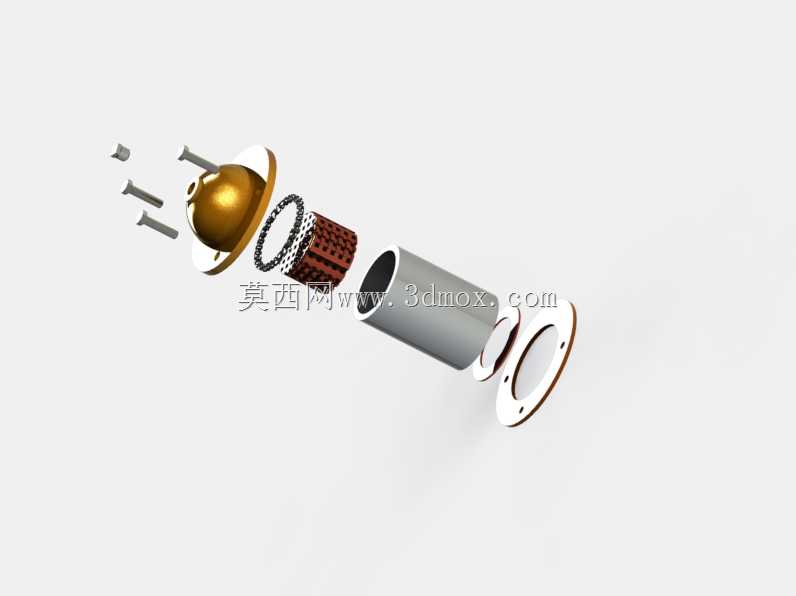

　　在液压润滑、流体输送、工业水处理等诸多工业场景中，管路介质的洁净度直接决定下游设备的运行寿命与稳定性，这类滤器正是安装在管路中段，用于拦截介质中固体颗粒杂质、胶状悬浮物的核心功能部件。从拆解结构来看，整套滤器采用轴向直通式布局，两端带安装法兰，可直接对接同通径的工业管路，安装时需注意法兰端面的密封垫片压缩量控制在设计阈值内，避免出现介质渗漏问题。滤器的核心过滤单元采用带支撑骨架的折叠滤芯结构，相比普通网式滤芯，折叠结构能在有限的筒身空间内大幅拓展有效过滤面积，在相同通流能力下可容纳更多截留杂质，延长单次维护的间隔周期，滤芯外侧的金属支撑骨架可承受管路内的正向介质冲击，避免滤芯在压差作用下出现变形破损。端盖部分采用球面导流结构设计，

　　介质进入滤器后不会直接冲击滤芯端面，而是顺着球面导流面均匀分散到滤芯周侧，既能降低局部紊流带来的压损，也能避免长期单点冲蚀导致的滤芯局部过早失效。紧固件采用内六角圆柱头螺钉，沿端盖周向均匀排布，拧紧时需遵循对角分步拧紧的工艺要求，保证端盖对密封垫片的压力均匀分布，杜绝局部密封失效。密封环节除了法兰端面的平垫片，滤芯与端盖、筒体的配合位置也设置了径向密封圈，可有效避免未经过滤的介质从配合间隙短路流向下游，保证所有通过的介质都经过滤芯的有效过滤层。设计过程中优先考虑了现场维护的便捷性，拆解端盖即可直接取出内部滤芯进行更换，无需将整个滤器从管路上拆卸下来，可大幅缩短现场维护的停机时间。筒体部分采用薄壁圆筒结构，

　　在满足额定工作压力强度要求的前提下尽可能控制整体重量，筒身内壁做光滑处理，减少杂质在内壁的附着残留，避免维护后残留杂质再次污染介质。安装边界上，两端法兰的螺栓孔位置、中心距、密封面尺寸均匹配对应通径的工业管路标准，可直接替换同规格的常规管路滤器，无需额外改动现有管路布局。实际选型应用时，可根据管路的额定流量、工作压力、介质特性匹配不同过滤精度的滤芯，适配从稀油润滑系统、冷却水循环系统到低压化工流体输送等不同场景的使用需求。整套结构没有冗余的复杂构件，所有零部件均采用常规机械加工工艺即可生产，加工难度低，装配工序简单，适合批量加工制造。在日常运维中，可通过滤器前后端的压差变化判断滤芯的堵塞程度，当压差达到设计更换阈值时及时更换滤芯，即可保证滤器持续稳定工作，避免因滤芯堵塞导致的管路通流能力下降、下游设备供液不足等问题。
