轴向柱塞式液压电机三维结构动画模型

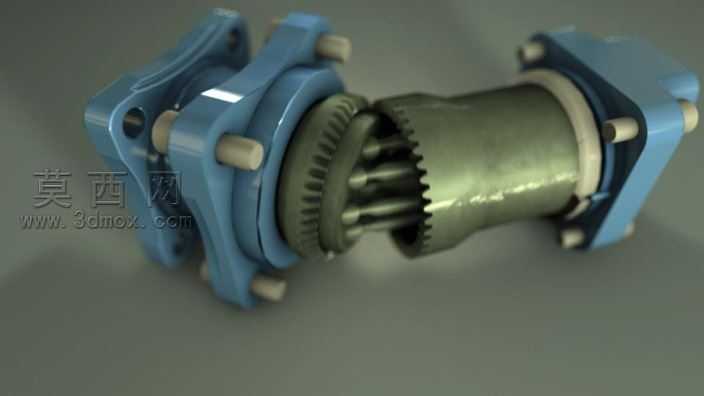

本作品为轴向柱塞式液压电机的三维结构动画模型，建模阶段严格遵循液压动力元件的真实尺寸比例与装配逻辑，在三维建模软件中完成全零件的参数化搭建，每一个结构特征都对应实物的功能设计：两侧蓝色端盖采用法兰式安装结构，建模时精准还原了端盖上的安装孔位、定位凸台与加强筋结构，保证安装对接的结构合理性；中间缸体部分还原了柱塞腔的环形排布结构，每一根柱塞都做了独立建模，还原了柱塞与缸体的配合间隙、柱塞端部的滑靴结构，以及与斜盘配合的接触面特征，同时还原了缸体外壁的花键传动结构，清晰呈现动力输入输出的传动路径。材质渲染阶段针对不同零件做了差异化材质处理：两侧端盖赋予蓝色工程塑料质感的哑光材质，还原工业液压元件端盖的常用材质表现；内部金属传动件、柱塞、花键结构赋予金属钢材质，调整了金属粗糙度与反光参数，呈现机加工金属零件的细腻质感；密封件部位赋予橡胶类哑光材质，通过材质差异清晰区分不同功能的零件，让整体结构层次分明。动画制作阶段围绕电机的工作原理设计运动逻辑，通过关键帧动画约束各零件的运动关系：缸体带动柱塞做旋转运动的同时，柱塞随斜盘倾角做轴向往复运动，精准还原液压电机将液压能转化为旋转机械能的工作过程，动画过程中特意做了半剖视角的展示处理，能够清晰看到内部柱塞的运动状态、油液的进出路径逻辑，解决了实物装配后内部结构不可见的展示问题。整体设计思路围绕液压电机的教学展示与结构验证展开，通过三维建模与动画结合的方式，将原本封闭在壳体内部的运动结构直观呈现，既可以用于液压元件的结构原理教学演示，也可以作为液压系统设计时的元件选型参考模型，帮助设计人员快速理解该类液压电机的装配关系与工作特性，避免原理理解偏差导致的设计失误。
