工业用油水分离储液箱体结构设计

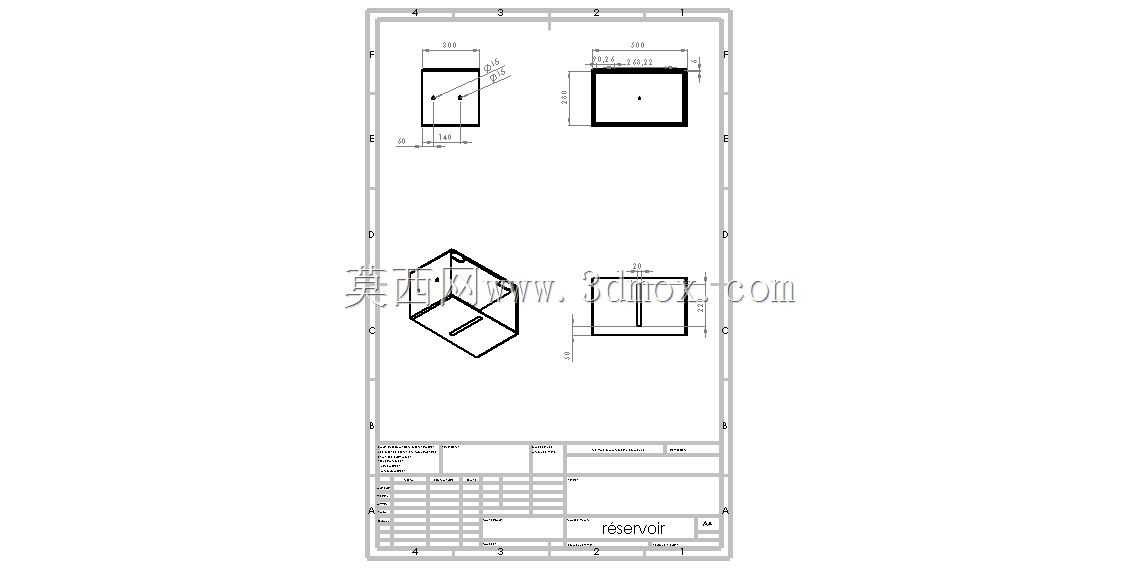

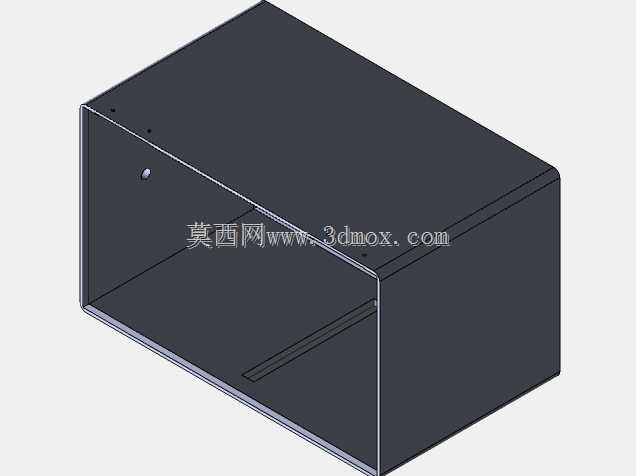

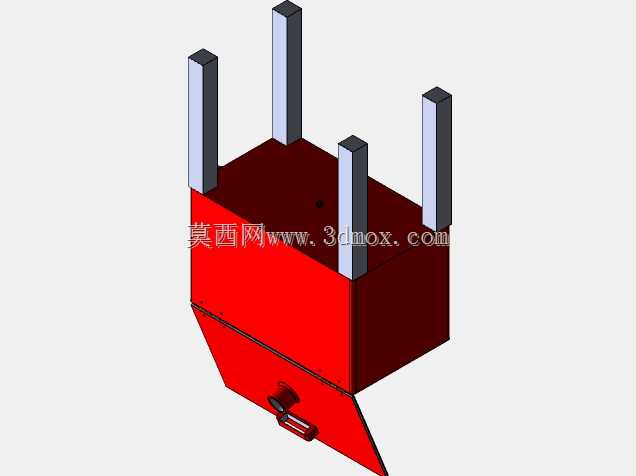

　　在工业流体处理、车间清洗水循环、机加工冷却液回用、餐饮后厨废水预处理这类场景中，油水分离的前置储液单元是整套处理系统的基础承载部件，本次设计的油水分离器水箱，正是针对这类需要重力式油水预分离的工况做的结构优化。不同于常规敞口储液箱，该箱体采用上宽下窄的斗式下仓结构，上部为矩形储液主仓，下部收缩为斜壁集污斗，这种结构首先解决的是常规平底箱沉渣淤积难以排出的问题，混合流体进入箱体后，在静置分层过程中，密度较大的金属碎屑、泥渣、重质杂质会顺着斜壁自然滑落到箱体最底部的排污口位置，不需要额外设置刮渣机构就能实现沉渣的集中收集，大幅降低日常维护的清掏难度。

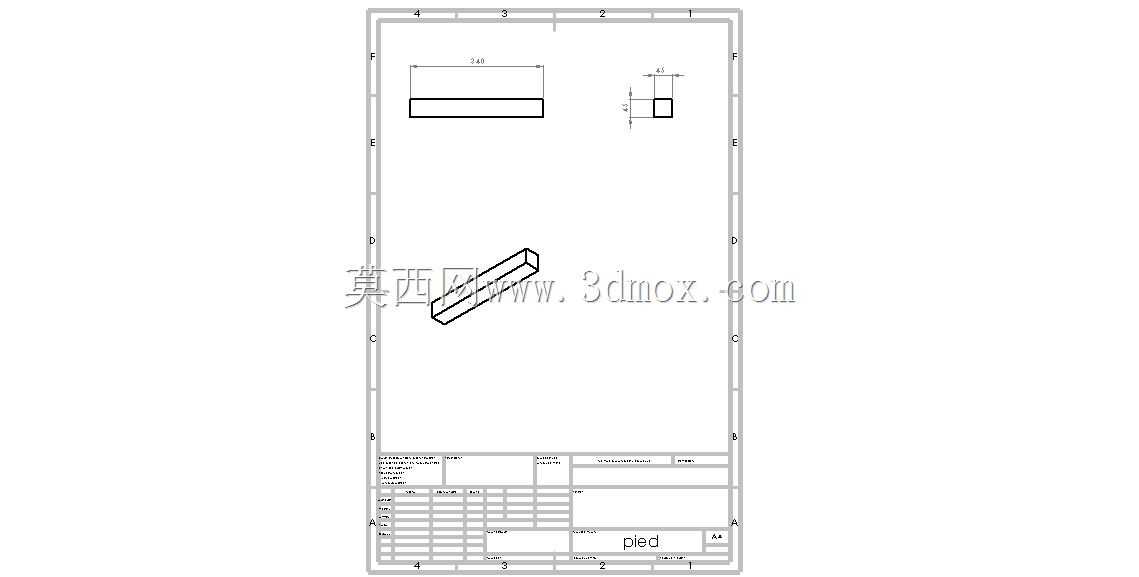

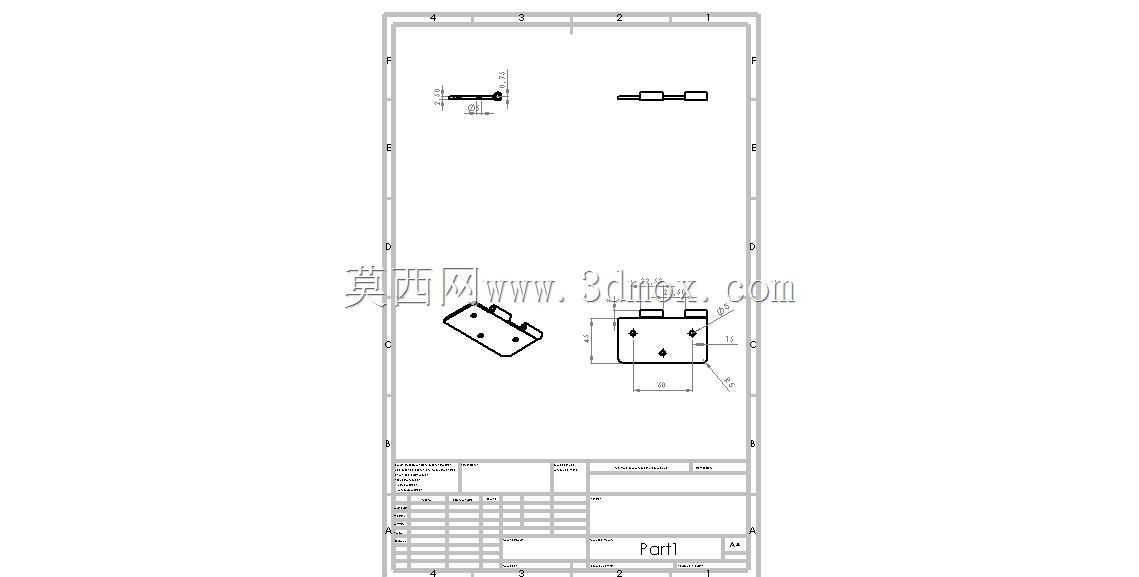

　　箱体顶部伸出四根等长的矩形安装支腿，支腿与箱体上沿采用满焊连接，支腿端面预留安装固定孔位，既可以直接架设在配套处理设备的机架上方，也可以通过支腿将箱体架空布置，给底部排污阀预留足够的操作空间，避免排污时管路弯折或者操作空间不足的问题。支腿的高度经过匹配计算，当箱体满液承载时，整体重心落在四根支腿围成的矩形支撑面中心以内，即使单侧进液产生液面波动，也不会出现箱体倾覆的风险，同时支腿的截面尺寸做了加厚处理，满液状态下的静载变形量控制在0.2mm以内，不会因为长期承重出现支腿弯曲、焊缝开裂的问题。

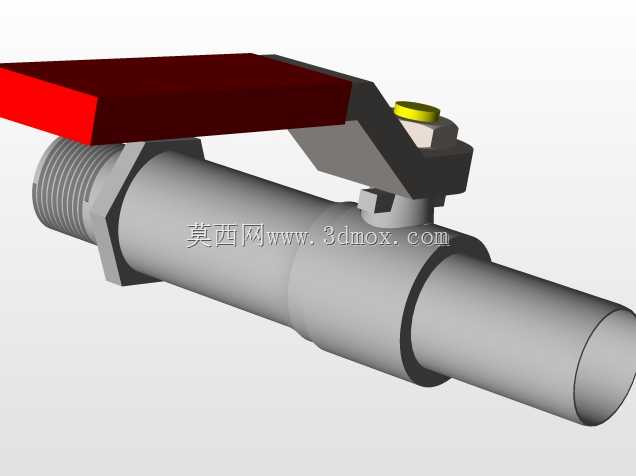

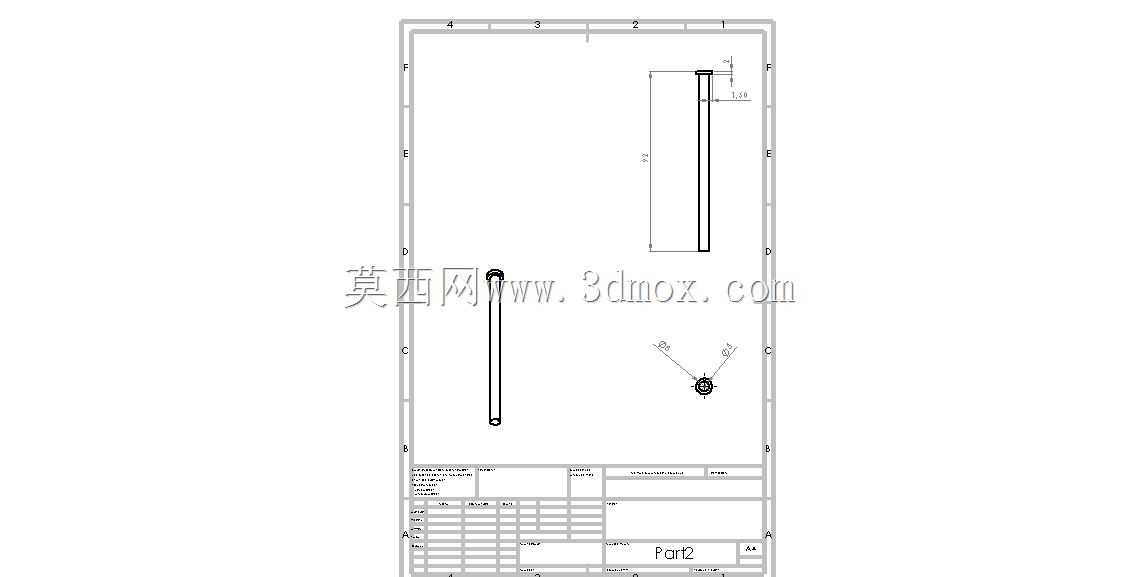

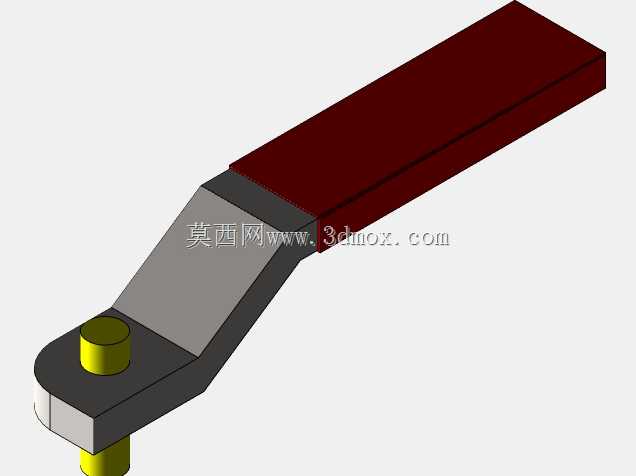

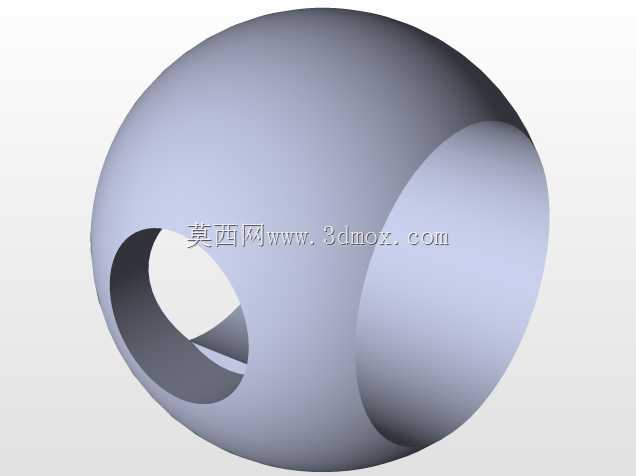

　　箱体主仓的侧壁做了圆角过渡处理，避免直角位置出现油污挂壁、残留结垢的问题，内壁的焊缝全部做打磨抛光处理，减少流体流动的阻力，也避免焊缝位置藏污纳垢滋生细菌，尤其是在处理含动植物油的餐饮废水或者含乳化油的冷却液时，光滑的内壁可以减少油污附着，延长箱体的清洗周期。底部排污口采用外螺纹快接结构，配套的把手式排污阀可以直接手动开关，不需要额外工具，日常排渣、放空清洗的时候操作效率更高，排污口的位置设置在斜斗的最低端，不存在排液死角，放空时箱体内的残液残留量不超过总容积的0.3%。

　　从设计思路上，该箱体优先考虑重力分离的流道合理性，进液位置设置在箱体上部的侧端，出液位置设置在另一侧上部的油层排出位，混合液进入箱体后流速迅速降低，利用油和水的密度差实现自然分层，浮油在上层通过溢流口排出，沉降后的水在中层进入后续处理单元，沉渣在底部定期排出，整个过程不需要额外的动力消耗，依靠重力就能实现初步的三相分离。箱体的壁厚根据容积大小做了匹配选型，常压使用场景下采用3mm厚的板材焊接成型，外部不需要额外加加强筋，依靠斗式结构的斜壁自身就能实现结构加强，相比带加强筋的平底箱体，整体重量降低15%左右，同时焊接工作量更少，加工成本更低。

　　安装边界方面，四根支腿的中心距按照标准机架的安装尺寸做了通用化设计，可以直接适配市面上多数中小型油水分离设备的配套安装位，不需要额外做转接支架，箱体的总高度控制在常规操作高度以内，日常观察液面、清理浮渣的时候不需要登高作业，侧面可以根据需求加装液位观察窗或者液位传感器接口，预留的接口位置做了平面补强，不会因为开孔降低箱体的结构强度。在机加工车间的冷却液循环系统中，该箱体可以承接机床排出的含油冷却液，经过初步分离浮油和沉渣后，冷却液再进入过滤系统做精处理，能够大幅延长后续过滤滤芯的使用寿命；在小型汽修厂的洗车废水处理场景中，该箱体可以作为一级预处理单元，分离废水中的油泥和泥沙，减少后续处理单元的负荷；在中小型餐饮门店的隔油处理场景中，该箱体可以直接埋地或者架设在后厨，不需要复杂的安装调试，定期打开排污阀排渣、清理浮油就能维持正常运行。

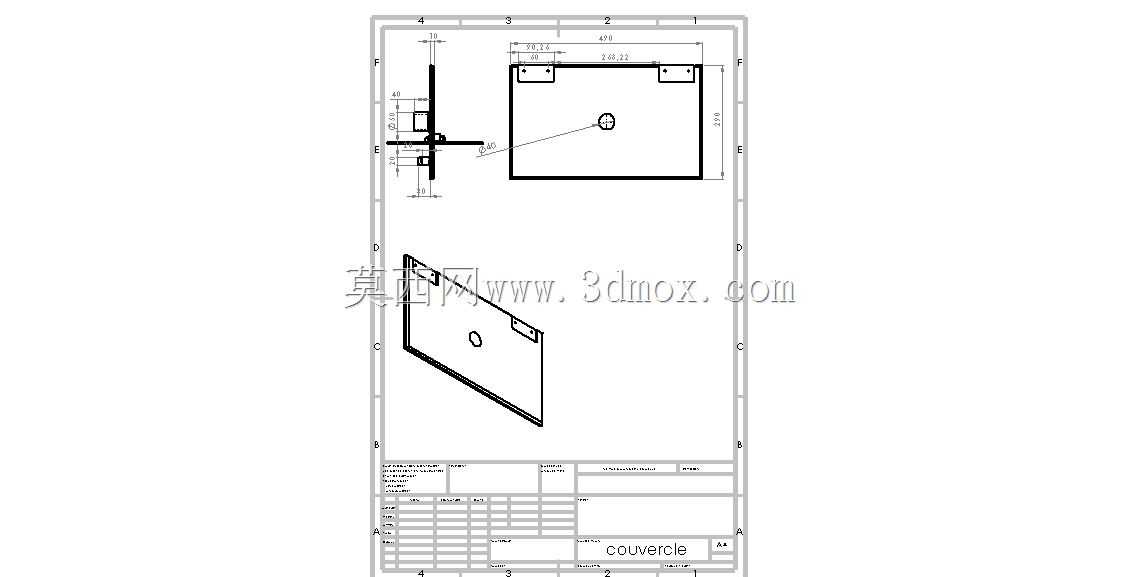

　　结构细节上，箱体顶部的敞口位置做了外翻边处理，既可以增加箱体上沿的结构刚度，避免吊装或者搬运的时候出现上沿变形，也可以作为盖板的支撑位，配套的盖板可以直接搭在外翻边上，隔绝异味散发，同时防止杂物落入箱体内。斜壁的倾斜角度设置为45度，这个角度既可以保证沉渣顺利下滑，也不会因为斜壁过陡导致箱体总高度过高，占用过多的竖向安装空间，经过实际工况验证，45度的斜壁对于金属碎屑、污泥、食物残渣这类常见杂质都能实现无滞留滑落，不会出现斜壁挂渣的问题。焊接工艺上，所有焊缝都采用连续密封焊，焊后做煤油渗透检漏，确保箱体满液时无渗漏，外部做防锈喷涂处理，适应潮湿、多油污的使用环境，延长设备的整体使用寿命。
