立式再气化工艺用油分离装置结构

　　在LNG接收站、小型分布式气化站以及工业制冷系统的再气化工艺段，这类立式油分离装置是保障介质纯度、保护后端换热设备的核心辅件，它的核心作用是将再气化过程中气态冷媒或者气化天然气里裹挟的压缩机油滴、液态油雾彻底截留，避免油分进入后续换热器、调压装置造成换热效率衰减、密封件溶胀失效等问题。从实际工程应用来看，这类装置大多直接安装在压缩机排气口与再气化换热器之间的管路上，安装时需要预留顶部三个接口的操作空间，尤其是顶部均布的三个管接头，分别对应排气接入、分离后气态介质输出、以及底部积油的回油通路，安装边界需要保证罐体周边至少留出150mm的检修间隙，方便后期拆解上盖更换内部分离滤芯。

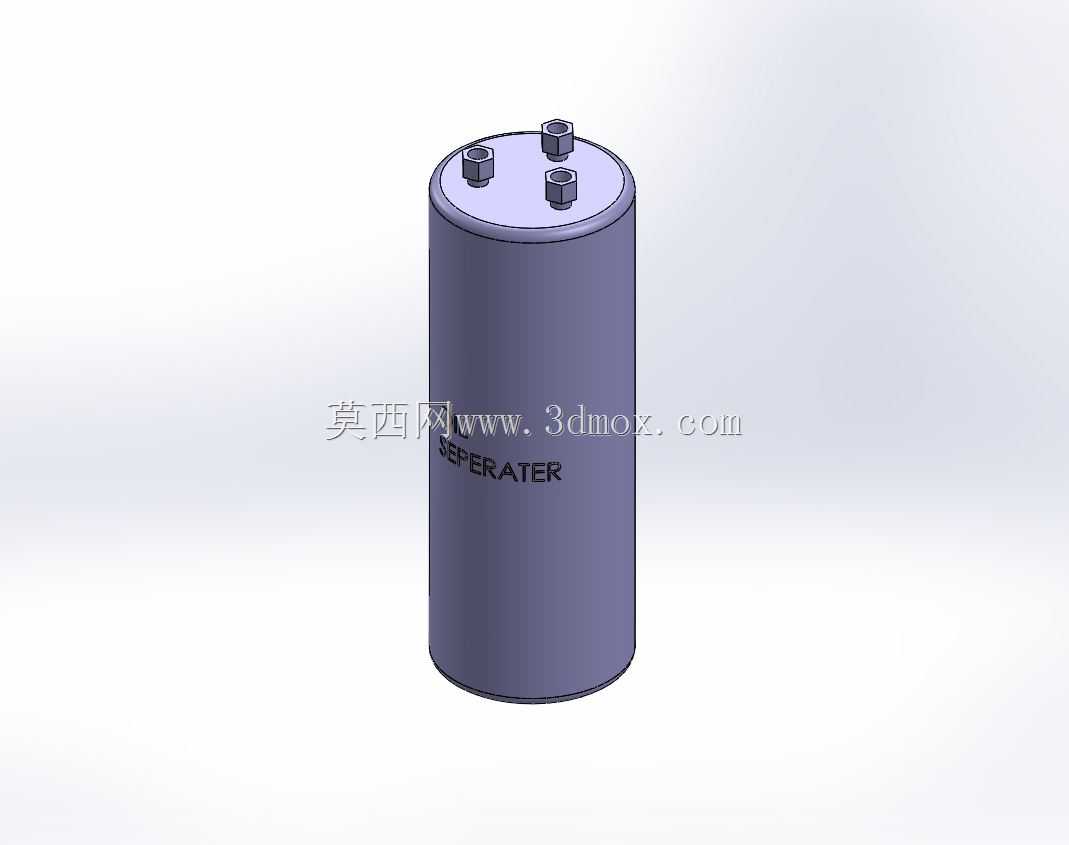

　　从结构设计思路来看，整体采用立式圆柱形罐体结构，相比卧式结构能大幅缩小安装占地面积，同时利用油滴自身重力实现初级沉降——带油的气态介质从顶部接口进入罐体后，流速突然降低，大粒径的油滴会在重力作用下顺着罐体内壁向下滑落至底部集油腔，这部分初级分离能处理60%以上的大粒径油滴，大幅降低后续精分离元件的负载。罐体顶部采用平盖式结构，三个外螺纹管接头呈120°均布在端盖上，这种布局能避免进气气流直接冲击精分离滤芯，让气流在罐体内形成均匀的旋流场，利用离心力将中等粒径的油滴甩到罐壁上，进一步提升分离效率。罐体侧壁做了光滑的圆弧过渡，没有多余的凸起结构，一方面能降低罐体加工时的焊接应力，避免长期带压运行出现焊缝渗漏，另一方面光滑内壁不会形成油滴滞留的死角，让沉降下来的油液能顺畅流到底部集油区。

　　在功能特性上，这类油分离器的分离精度能达到99%以上，出口气态介质的含油率可以控制在5ppm以内，完全满足再气化工艺对介质洁净度的要求。罐体的承压设计匹配常规制冷系统、小型气化站的1.6MPa工作压力，壁厚取值留足1.5倍的安全余量，能耐受工艺运行中偶尔出现的压力波动。顶部的三个接口采用标准外螺纹连接，适配行业通用的管路接头，不需要额外定制转接件，现场安装时能直接对接现有管路，降低施工改造成本。罐体底部没有设置额外的支脚结构，实际安装时可以通过管卡直接固定在竖向管路上，或者搭配简易的支撑托架固定在设备机架上，适配不同安装场景的固定需求。

　　从建模细节来看，整个罐体的外形比例经过实际产品测绘校准，罐体高度与直径的比例控制在3:1左右，这个比例是经过大量工程验证的最优值——比例过高会让罐体整体重心偏高，安装稳定性下降，比例过低则会让罐体内气流停留时间不足，重力沉降的效果打折扣。顶部端盖与罐体的连接采用翻边焊接结构，建模时还原了焊缝的过渡圆角，避免应力集中的结构缺陷。端盖上的三个接头高度一致，螺纹规格统一，实际加工时可以采用标准件直接焊接，降低零部件的采购与加工成本。罐体表面的标识位置也按照实际产品的布局设置，方便现场运维人员快速识别设备类型与介质流向。

　　在实际选型匹配时，这类立式油分离器需要根据压缩机的排气量来匹配对应罐体直径的型号，排气量越大，需要的罐体直径越大，才能保证罐体内的气流流速控制在1m/s以内，确保重力沉降与离心分离的效果。如果流速过高，气流会裹挟已经沉降到罐壁的油滴重新进入下游管路，造成分离效率骤降。回油接口需要匹配系统的回油管路管径，保证集油腔里的积油能及时回到压缩机曲轴箱，避免积油过多淹没分离滤芯，造成气路堵塞。安装时要保证罐体处于垂直状态，倾斜角度不能超过5°，否则会破坏罐体内的旋流场，让油滴无法均匀沉降到罐壁，同时倾斜状态下集油腔的油位检测会出现偏差，容易出现回油不畅或者油液被气流带走的问题。
