户外支架式大气集水供水装置结构设计

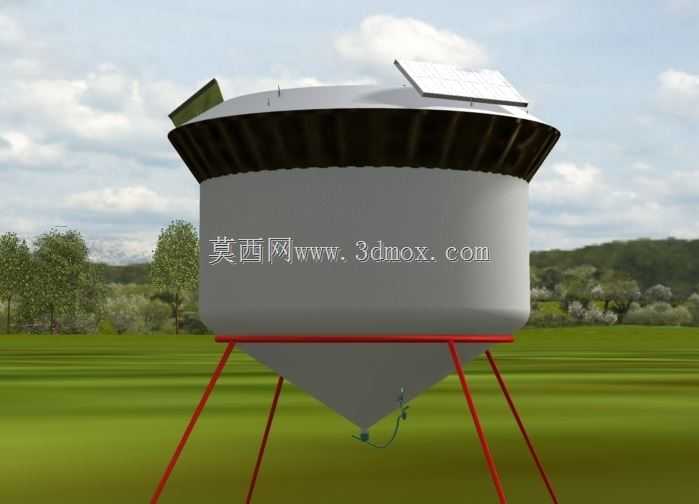

这款大气水发生装置的结构设计，核心瞄准无外接水源场景的自主供水需求，从野外驻训营地的实际使用痛点出发做整体构型规划。不同于常规固定式供水设备，该装置采用上宽下窄的立式罐体结构，上部为集水冷凝核心舱段，顶部预留光伏板安装位，可直接搭载小型光伏发电组件为设备冷凝、输水模块供电，无需外接市电即可独立运行，适配无电网覆盖的野外区域。下部采用锥斗式集水腔设计，冷凝析出的液态水可沿锥面自然汇聚到底部出水口，无需额外设置导流槽结构，减少内部流道的积水残留，降低长期使用的水垢堆积风险。支撑结构采用三腿斜撑式支架，支腿向外倾斜展开，支撑点跨距大于罐体最大直径，在山地坡面、松软草地等非硬化地面布设时，可通过调整支腿的入土深度调平设备主体，抗侧翻能力远优于四腿直撑结构，单腿受力冗余量可抵御山区常见的6级阵风气动载荷。

从功能实现逻辑来看，上部舱段的环形进风结构沿罐体周向均匀布置进风口，可全方位捕捉不同风向的湿空气，避免单向进风在背风面出现进气效率骤降的问题，进风口内置初效滤网，可拦截空气中的浮尘、草屑、飞虫等大尺寸杂质，减少后续冷凝段的清洁维护频次。冷凝模块采用错排式换热翅片结构，空气流经翅片间隙时与低温换热面充分接触，析出的冷凝水沿翅片表面滑落进入下部集水锥腔，锥腔底部设置快插式出水接口，可直接连接储水囊或输水管道，无需额外加装转接接头。设备顶部的光伏板采用倾角可调的安装支架，可根据布设点位的纬度调整光伏板倾斜角度，最大化接收太阳辐射能，保障设备在晴朗日间的供电稳定性，配套的储能模块内置在罐体上部的设备舱内，可储存富余电能，支撑设备在多云天气或短时段夜间的连续运行。

在安装边界设计上，该装置的整体运输状态可将支腿折叠贴合在锥腔外壁，整体外轮廓尺寸可适配普通货运皮卡的货箱装载，无需大型吊装设备即可完成转运，现场布设时仅需3名操作人员配合，15分钟内即可完成支腿展开、调平、光伏板固定的全流程安装，无需浇筑混凝土基础，对布设场地的平整度要求较低，只要是坡度小于15度的平整地块均可安装使用。针对山地避难所、绿色生态屋这类半永久使用场景，支腿底部预留地脚螺栓孔，若需长期固定可通过膨胀螺栓将支腿与硬化地面连接，进一步提升设备的抗风等级。设备的罐体外壳采用食品级复合材料模压成型，内壁做光滑疏水涂层处理，冷凝水在滑落过程中不会在内壁残留挂壁，减少细菌滋生的风险，集水锥腔的最低处设置排污口，日常维护时可打开排污阀排空腔体内的沉积杂质，无需拆解罐体即可完成清洁作业。

从实际应用适配性来看，该装置的产水效率可根据部署区域的空气湿度、环境温度做模块适配，高湿度区域可通过增加冷凝翅片的数量提升产水量，干旱低湿度区域可搭配前置空气导流增速结构，提升单位时间内流经冷凝段的空气总量，保障基础产水能力。不同于传统的打井取水、外接输水管道的供水方案，该装置无需破坏地表结构，也无需铺设长距离输水管线，在临时驻训点、山地运动补给站这类短期使用场景下，布设和撤收的灵活度远高于常规供水设备，设备运行过程中无燃油消耗、无废气排放，也适配生态敏感区域的绿色供水需求，不会对周边自然环境造成污染。在结构细节处理上，罐体上部的舱段顶盖做外翻式檐口设计，降雨时雨水可沿檐口直接排出，不会沿舱段接缝渗入设备内部，保护内部的电气与换热元件，所有电气接线端均做防水密封处理，可适应户外露天的降雨、凝露环境，无需额外搭建防雨棚即可长期露天放置。
