再气化系统用立式双接口吸入管路蓄能装置

在LNG再气化接收站、小型撬装再气化机组的流体输送管路上，这类吸入管路蓄能装置是保障进料泵稳定运行的核心辅件，很多现场调试时遇到的泵入口压力波动、气蚀余量不足、进料流量跳变问题，往往都是因为在吸入段没有配置适配的蓄能装置，单靠管道本身的容积根本无法缓冲前端来流的压力脉动，尤其是再气化工况下，介质从低温液态逐步升温相变，管路内的压力波动频率比常规常温流体输送高30%左右，很容易触发泵组的低压联锁停机。

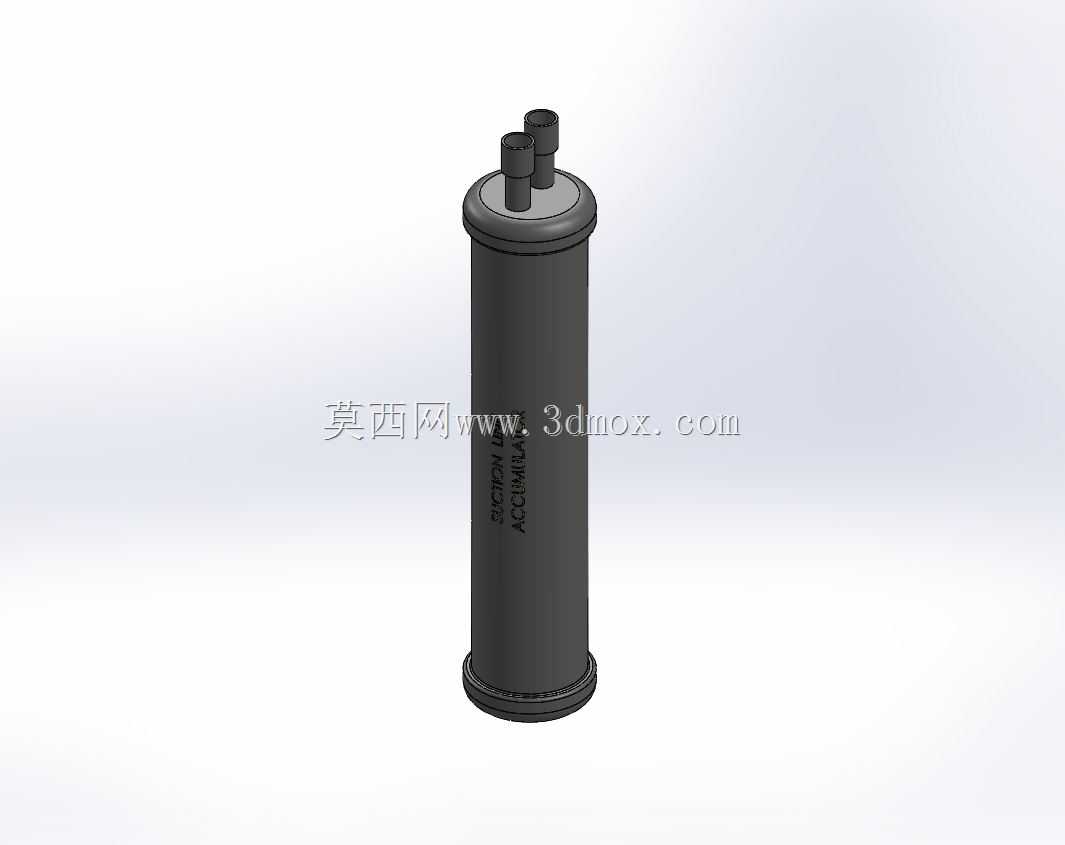

从结构设计逻辑来看，这款蓄能装置采用立式长圆柱筒体结构，没有多余的外置安装支耳，整体外轮廓规整，筒体上下端采用旋压收口配合端盖密封的结构，相比传统法兰拼接式的蓄能器，筒体本身的焊缝数量减少了60%，在低温介质输送场景下，焊缝位置的应力集中风险会大幅降低，毕竟再气化工况的管路温度跨度大，频繁的温度交变很容易让多焊缝结构出现微渗漏问题。顶部的两个平行外伸接口采用同规格等高度设计，两个接口的中心距控制在合理范围，既可以满足一进一出的旁通安装需求，也可以作为单路接入加压力检测接口的安装方式，不需要额外在管路上加装三通转接件，能减少管路的连接节点，降低潜在的泄漏点。

实际选型安装时，首先要确认安装边界：筒体的外径适配常规DN100管夹的安装尺寸，不需要定制特殊规格的固定件，整体长度方向的尺寸可以直接嵌入吸入管路的竖直管段旁通位置，不需要额外预留过大的操作空间，两个顶部接口的外伸长度刚好匹配常规卡套接头的安装操作空间，用普通开口扳手就可以完成接头锁紧，不需要预留特殊工具的操作余量。筒体底部采用圆弧封底结构，相比平底结构，一方面可以减少介质内杂质在筒体底部的沉积，另一方面在做管路吹扫时，底部的圆弧结构可以让吹扫气流形成完整的流道，不会出现吹扫死角，避免残留的杂质在后续运行时被带入泵体造成叶轮磨损。

功能层面，这款蓄能装置的核心作用是在泵吸入行程时快速补充介质，稳定泵入口的压力值，避免因为前端供液不及时造成泵内压力低于介质饱和蒸气压，进而引发气蚀问题。和常规安装在压力侧的蓄能器不同，吸入管路用的蓄能装置不需要过高的预充压力，内部的缓冲腔容积匹配常规中小流量再气化进料泵的排量，在泵的吸入冲程可以快速释放存储的介质，在来流压力过高时又可以吸纳多余的流体，把入口压力的波动幅度控制在±5%以内，完全满足离心泵、容积式泵对入口压力稳定性的要求。筒体表面的标识采用模压成型，不会因为长期接触低温介质或者管路凝露出现标识脱落的问题，现场巡检时可以快速识别设备的参数信息，不需要额外悬挂标识牌。

建模过程中，对筒体的壁厚做了等比例还原，端盖和筒体的配合位置做了密封槽的细节结构，两个接口的内孔流道做了平滑过渡处理，没有直角拐点，实际流体通过时的局部阻力损失可以控制在很低的水平，不会因为加装蓄能装置造成吸入段的阻力过大，影响泵的有效气蚀余量。整个模型的装配关系完全按照实际产品的装配逻辑搭建，端盖和筒体的配合公差、接口和端盖的连接位置都符合实际加工的公差要求，做管路整体装配干涉检查时，可以直接导入系统装配体，不需要额外调整模型的配合尺寸，能大幅缩短管路系统的建模周期。在做管路应力分析时，这个模型的重量、重心位置都和实际产品一致，计算出来的管夹受力、管路固定点载荷更贴近实际工况，避免出现设计阶段载荷计算偏小，现场运行时管路振动超标的问题。
