家用木炭柴火烹饪炉具结构设计

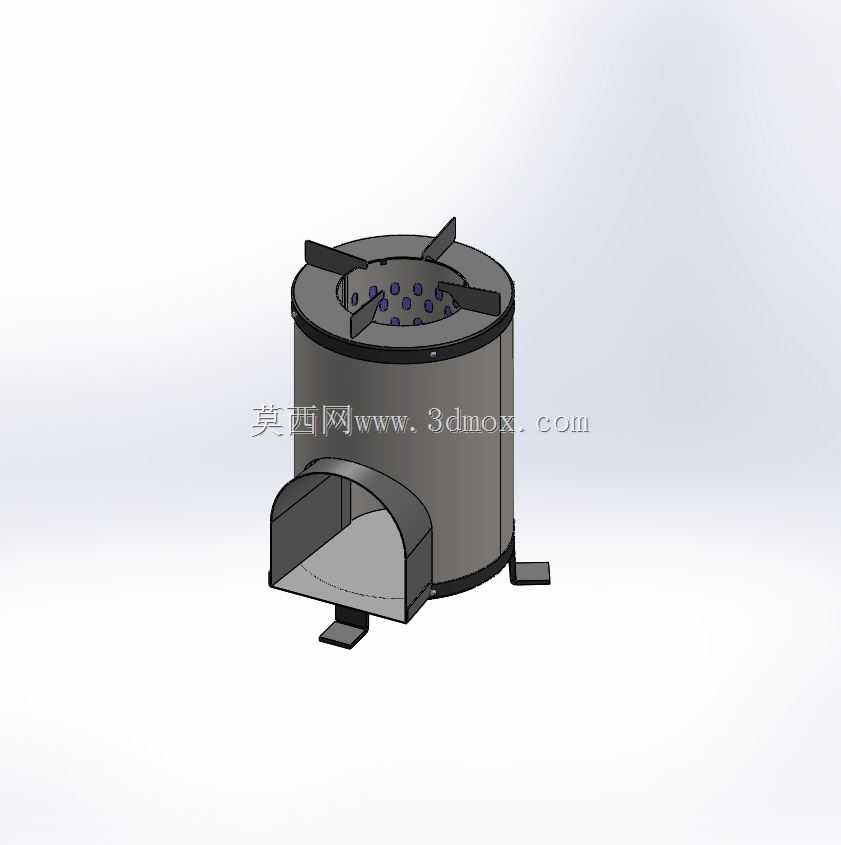

这款家用炊事炉具的三维结构设计，核心围绕户外庭院、乡村居家的柴火/木炭烹饪场景展开，区别于商用大型炊事设备，整体结构紧凑，适配小体量家庭的日常煎炒、炖煮、围煮等炊事需求，不需要外接燃气或电力管线，仅依靠固体生物质燃料即可完成食物烹制，适配无集中供气的乡村自建房、城郊庭院、露营固定点位等使用场景。从结构功能来看，炉体主体采用圆柱立式腔体设计，内部预留足够的燃料堆积与燃烧空间，腔体上部设置带通风孔的燃料承托结构，既可以承托木炭、劈好的小段木柴，又能通过孔洞实现自然进风，让燃料与空气充分接触，保证燃烧效率，减少不完全燃烧产生的烟气。炉体顶部设置三个对称分布的支撑凸耳，用来架置炒锅、汤锅、烤盘等不同类型的烹饪容器，支撑凸耳的突出高度经过测算，既可以保证容器放置的稳定性，避免烹饪过程中容器滑移倾翻，又能在容器底部与炉口之间预留足够的火焰溢出与空气流通间隙，避免火焰被压灭导致燃烧不充分。炉体侧下方设置拱形添料口，添料口的尺寸刚好适配常规小块木炭、直径5cm以内的小段木柴投放，不需要在烹饪过程中挪动顶部的烹饪容器即可完成添料操作，添料口下部延伸出小型接灰托板，燃烧产生的灰烬可以通过承托结构的缝隙自然落到托板上，用户可以在烹饪间隙抽出托板清理灰烬，避免灰烬堆积堵塞通风路径影响燃烧效果。炉体底部设置三个对称分布的固定支脚，支脚采用弯折钣金结构，与放置地面形成三个稳定的支撑点，即使放置在略有不平整的泥土地、水泥台面上，也可以通过轻微调整支脚的接触位置保证炉体整体水平，避免烹饪时容器内的汤汁倾洒。设计过程中优先考虑了家用场景的使用安全性，炉体侧壁采用双层隔热结构思路，外层钣金与内部燃烧腔体之间预留空气隔热层，即使内部燃料处于剧烈燃烧状态，炉体外壁温度也不会过高，避免用户误触造成烫伤，同时炉体整体重量控制在单人可搬运的范围内，不需要额外的吊装或搬运工具，用户可以根据使用需求在庭院、露台、临时户外点位之间挪动转移。从安装边界尺寸来看，炉体整体外径控制在30cm左右，整体高度不含支脚为28cm，添料口的拱形高度为12cm，宽度为15cm，支脚向外延伸的最大距离为5cm，放置时仅需要预留直径40cm左右的平整台面或地面空间即可，不需要额外的固定安装工序，开箱后直接放置在平整硬质地面上即可投入使用，不需要复杂的组装或管线连接。结构细节上，顶部的通风孔采用环形阵列排布，孔径统一为8mm，孔间距保持在15mm，既可以保证足够的进风量，又不会让未燃尽的小炭块从孔洞掉落；添料口的边缘做了卷边钝化处理，避免用户添料时被锋利的钣金边缘划伤；支脚的底部做了小幅的外翻弯折，增大与地面的接触面积，避免炉体在软质地面上放置时下陷倾斜。实际使用过程中，用户可以根据烹饪需求调整燃料添加量，需要大火快炒时可以添加小块木炭并保持添料口半开状态，加大进风量提升炉温；需要小火慢炖时可以减少燃料添加量，适当遮挡部分顶部通风间隙降低进风量，维持稳定的小火状态。整个结构没有复杂的传动或电子元器件，所有部件均采用常规钣金弯折、焊接工艺即可加工成型，加工成本低，后期维护难度小，即使出现局部部件变形损坏，也可以通过简单的钣金修复或更换对应部件即可恢复使用，非常适合家用场景下的低频次、长周期使用需求。
