再气化系统用3/8规格三通式检修阀结构

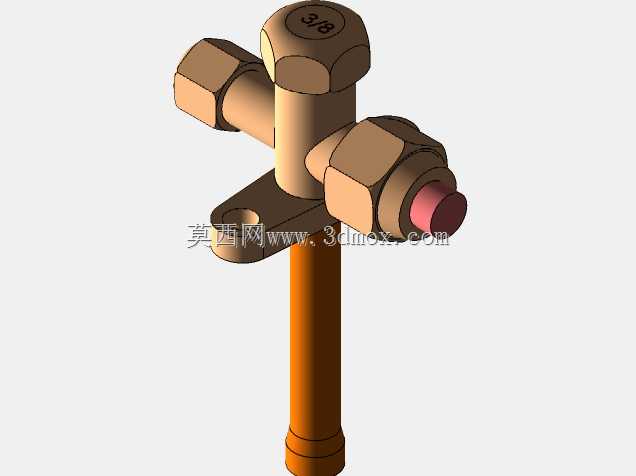

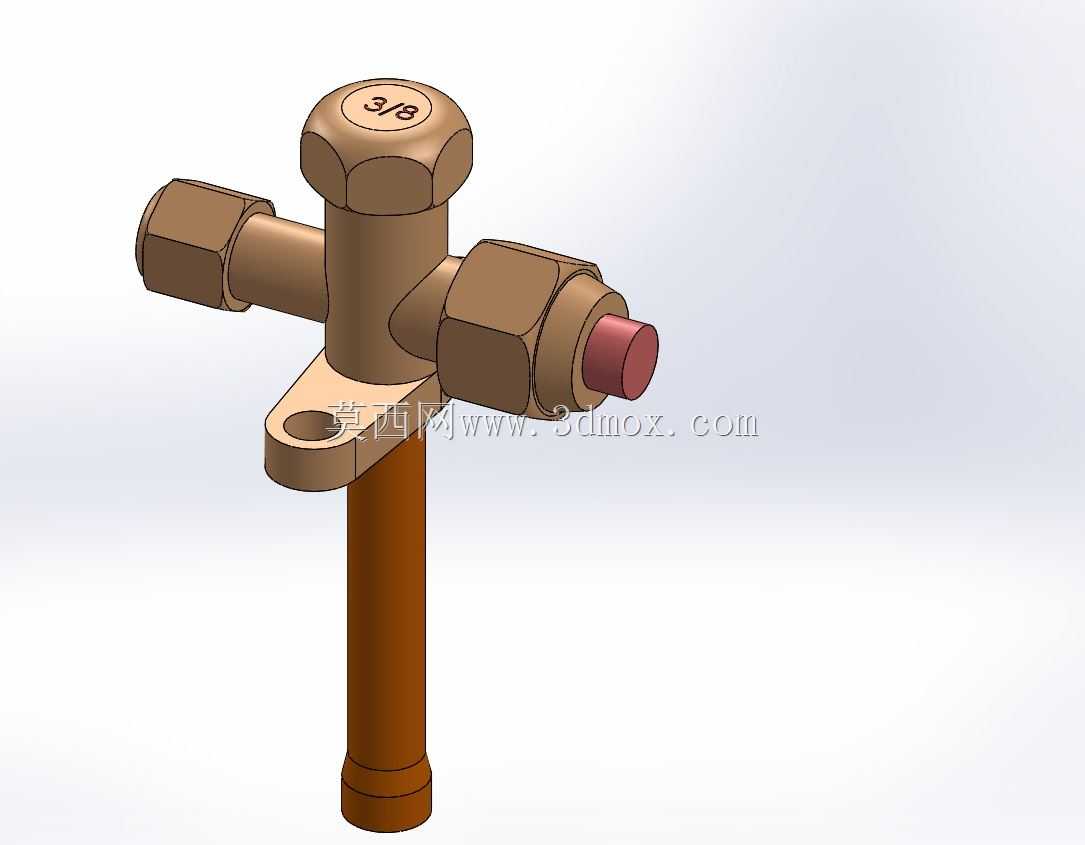

　　这款阀件主要面向小型再气化工艺管路的检修、截断与旁通作业场景，常见于小型液化气体气化撬、商用制冷机组的检修支路、实验室小型气化试验装置的管路节点，核心作用是在不中断主路介质流通的前提下，实现支路检修、压力检测、介质取样、临时充注等操作，避免常规两通阀检修时需要排空整段管路介质的问题，大幅降低运维过程的介质损耗与停机时长。从结构设计来看，整体采用黄铜锻压成型的本体结构，顶部手轮部位压制3/8规格标识，对应适配的管路通径，手轮与阀杆采用一体式防脱出结构，阀杆密封采用多层复合填料，既保证常温下低压气态、液态介质的密封性能，也能适应管路温度波动带来的热胀冷缩间隙变化，避免长期启闭操作后出现外漏问题。阀体采用三通式流道设计，

　　两个水平方向的接口为卡套式连接结构，适配对应外径的紫铜管路，安装时不需要对管路做套丝、焊接处理，仅需要将管路插入接口后拧紧锁紧螺母，即可通过卡套的刃口切入管壁实现密封与固定，非常适合现场狭小空间的装配作业，降低现场安装的工艺要求。阀体下方延伸的长杆结构为插入式工艺接口，可直接接入气化器的集管或者储液容器的顶部取压/检修口，长杆的长度经过匹配设计，既保证插入深度能够避开管路内壁的紊流区，获取稳定的介质压力，也不会因为过长导致安装时与其他管路部件产生干涉。阀体侧面一体成型的带孔安装支耳，是专门为现场固定设计的结构，安装时可以通过支耳上的通孔穿入螺栓，将阀件整体固定在支架或者设备面板上，避免管路运行过程中的振动传递到阀件连接部位，

　　长期使用后出现接口松动泄漏的问题。从安装边界来看，这款阀件的三个接口轴线处于相互垂直的空间位置，水平两个接口的同轴度控制在0.1mm以内，保证管路对接时不会产生额外的装配应力，顶部手轮的外径尺寸经过优化，既保证手动启闭时的操作力矩足够，不需要额外借助扳手即可完成开关操作，也不会因为手轮尺寸过大，导致相邻安装的其他阀件操作空间不足。阀件的流道内壁做了去毛刺抛光处理，介质流通时的阻力损失更小，不会在流道拐角处形成介质滞留区，对于再气化过程中可能携带的少量杂质，也不容易在阀腔内沉积卡滞阀芯。阀芯采用锥面密封结构，密封面经过研磨处理，关闭状态下的密封性能满足低压气体管路的零泄漏要求，阀杆的行程经过精确计算，

　　全开状态下的流道通径与接口通径完全一致，不会产生截流效应，保证检修支路的介质流通能力满足充注、取样的流量要求。在实际选型应用中，这款阀件适配的介质主要为气化后的低温气体、常温制冷剂、小型工艺管路的惰性气体，工作压力范围覆盖常规小型再气化系统的运行压力区间，不需要额外配置安装支座，仅通过侧面的支耳即可完成固定，安装时需要注意手轮的操作空间预留，保证手轮旋转90度范围内没有其他部件遮挡，方便运维人员现场操作。两个水平接口的卡套螺母采用对边尺寸统一的标准六角结构，现场安装时可以使用普通活动扳手或者固定扳手完成拧紧作业，不需要专用工具，降低现场运维的工具配置要求。长杆接口的端部采用平口密封结构，与设备接口对接时仅需要加装对应规格的密封垫片即可完成密封，不需要额外做密封处理，装配效率更高。
