制冷系统蒸发用三通式检修阀结构

　　这款蒸发用检修阀主要应用在商用制冷机组、冷库制冷循环、中央空调蒸发器端的管路节点上，日常运维中承担着冷媒通断控制、检修保压、抽真空加注冷媒的核心作用，是制冷系统运维环节必不可少的管路控制部件。从实际工况出发，这类阀件安装在蒸发器进出口的冷媒管路上，平时处于常开导通状态，不影响制冷循环中冷媒的正常流动，当需要对蒸发器段进行检修、更换部件或者补充冷媒时，可通过顶部的阀杆结构截断对应通路，配合侧方的检修接口完成保压测漏、冷媒回收、加注等操作，无需将整个系统的冷媒全部排空，能大幅降低运维的工作量与冷媒损耗。

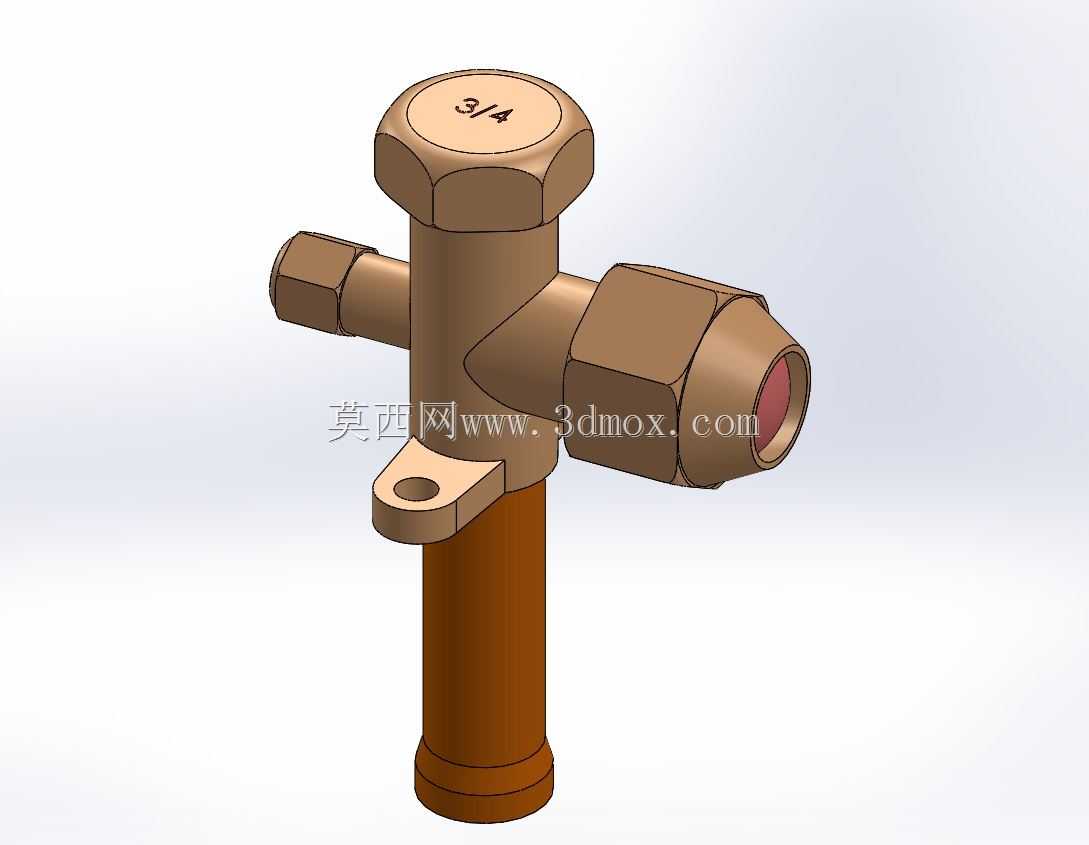

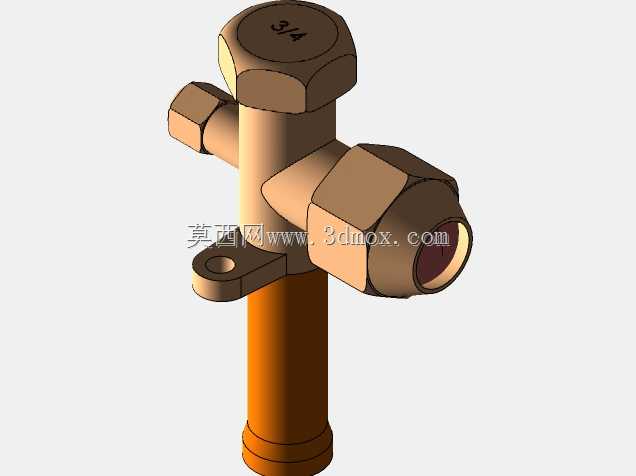

　　从结构设计来看，这款阀采用三通式布局，三个接口分别对应蒸发器连接端、系统主管路连接端以及检修操作接口，其中主管路接口采用扩口式连接结构，适配紫铜管的喇叭口连接工艺，能保证冷媒密封的可靠性，避免长期运行中出现冷媒渗漏的问题；蒸发器侧的长直接口采用插接式结构，可直接插入对应管径的紫铜管后通过焊接固定，适配现场安装的焊接作业需求，安装固定耳片设置在阀体侧下方，带通孔的耳片可通过螺栓将阀体固定在机组支架或者蒸发器端板上，避免管路运行振动导致阀件接口受力松动，减少长期运行后的渗漏隐患。顶部的阀帽采用外六角结构，既可以用普通扳手拧紧实现阀杆处的二次密封，也能在需要操作阀杆时直接拆下，阀帽顶面的规格标识可让现场运维人员快速识别接口通径，避免错选配件。

　　设计过程中充分考虑了制冷工况的实际需求，阀体整体采用黄铜材质锻造加工，黄铜本身的耐冷媒腐蚀性能、低温韧性都适配制冷系统的运行温度范围，不会因为低温工况出现材质脆裂的问题，同时黄铜的切削加工性能较好，能保证阀体内腔、密封面的加工精度，降低内漏的概率。阀杆的密封结构采用多重耐冷媒橡胶密封圈，在阀杆转动调节的过程中能始终保持密封性能，避免操作时出现冷媒从阀杆处泄漏的问题。各个接口的尺寸都严格匹配制冷管路的常用管径规格，3/4规格的阀件适配对应通径的制冷管路，安装时不需要额外做变径处理，能减少管路中的接头数量，降低潜在的渗漏点。

　　从安装边界来看，这款阀的整体外形紧凑，侧方两个水平接口的间距、下方竖直接口的长度都经过优化，在狭小的机组安装空间内也能完成布置，不会和周边的管路、机组钣金出现干涉，操作时扳手的活动空间也做了预留，顶部阀帽的操作空间足够，不需要额外拆卸周边部件就能完成阀件的操作。检修接口在非使用状态下通过锁紧螺母密封，螺母内的密封垫能保证长期密封，需要接压力表、冷媒加注管时可直接拆下螺母连接，操作便捷。这类阀件的流道设计采用平滑过渡结构，不会在阀体内形成明显的冷媒节流阻力，能减少冷媒流动过程中的压力损失，保证制冷系统的循环效率，不会因为阀件的流道阻力导致蒸发器的换热效率下降。在实际选型过程中，需要根据蒸发器的管路通径、系统的冷媒类型匹配对应规格的检修阀，保证接口尺寸和管路匹配，同时确认阀体的压力等级适配系统的运行压力，避免运行中出现阀件破损的问题。建模过程中对各个连接部位的配合公差做了还原，扩口接口的锥度、焊接接口的插接深度、固定耳片的安装孔位都和实际产品尺寸一致，可直接用于制冷机组的管路排布设计、安装模拟，提前排查安装过程中可能出现的干涉问题，也能用于运维培训的结构演示，帮助运维人员理解阀件的结构原理与操作要点。
