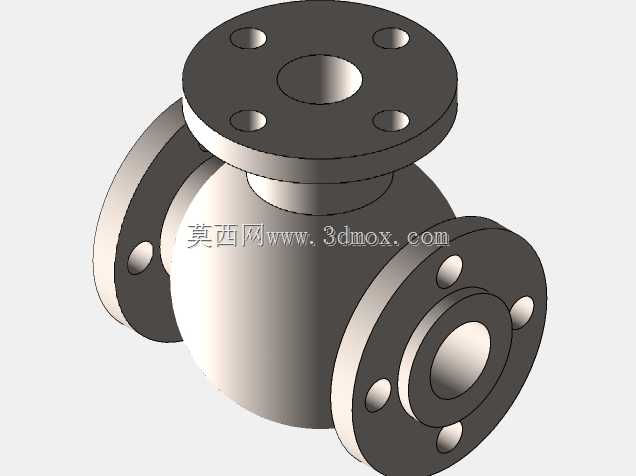

三通法兰连接式工业流体控制阀体结构

　　在化工流体输送、市政给排水、工业循环水系统以及中小型热力管网的支路分流、合流作业场景中，这类三通结构的法兰式阀体是管路系统里承担介质流向切换、支路分流功能的核心承压壳体部件，区别于两通式的直通截断阀，它能在不额外加装三通接头的前提下，直接实现三个方向管路的连通与介质分配，减少管路系统的连接节点，降低潜在的泄漏风险点。从实际工况适配来看，这类阀体通常适配中低压的洁净流体输送场景，内部流道做了圆弧过渡处理，没有直角突变的结构，能减少介质在腔体内的湍流扰动，降低输送过程中的压损，同时避免固体杂质在流道拐角处淤积，适合输送水、低粘度油品、无强腐蚀性的化工介质等常见工业流体。

　　从结构设计逻辑来看，三个连接端全部采用凸面法兰结构，每个法兰端面上均匀布置4个螺栓过孔，安装时可通过螺栓螺母配合法兰密封垫片实现与对应管路法兰的刚性连接，这种连接方式的优势在于装拆便捷，密封可靠性强，能承受一定的管路轴向拉力与径向偏移量，适合需要定期检修、更换管路元件的应用场景。阀体的中腔采用球形回转体结构，相比直角式的铸造腔体，球形腔体的承压能力更均匀，在同等壁厚条件下能承受更高的介质工作压力，同时内部流道的转弯半径更大，介质流动更顺畅。顶部的法兰端用于安装阀杆、启闭件以及驱动执行机构，不管是搭配手动手柄、蜗轮驱动头还是气动电动执行器，都可以通过顶部的法兰螺栓孔实现快速适配，不需要额外加工连接结构。

　　在安装边界的尺寸适配方面，这类阀体的三个法兰端通常采用统一的公称通径与公称压力等级设计，安装时不需要额外配置变径接头，可直接与同规格的工业管路对接，安装前需要确认三个方向的管路中心标高一致，避免强行对接产生的装配应力作用在阀体上，长期运行导致法兰密封面变形泄漏。阀体的整体外形没有突出的尖锐结构，外部轮廓做了圆弧过渡，既方便铸造脱模，也能减少外部积灰积水，降低壳体外部的腐蚀风险。在建模过程中，这类阀体的结构需要重点关注法兰密封面的平面度要求、螺栓孔的位置度公差，以及内部流道与法兰端面的同轴度，这些参数直接影响现场安装的适配性与运行时的密封性能；流道与中腔的连接处需要做圆角过渡，避免应力集中，在介质压力反复波动的工况下，防止出现应力疲劳开裂的问题。

　　从实际选型适配的角度，这类三通阀体可根据实际工况需求搭配不同的启闭件结构，实现截断、调节、分流等不同的控制功能，当内部装配球形启闭件时可作为三通球阀使用，装配截流锥塞时可作为三通截止分流阀使用，壳体本身的通用化程度较高，能适配多种不同的控制内件，减少不同功能阀门的壳体开模成本。在管路系统布局时，这类阀体可以直接替代原有的“两通阀+三通接头”的组合结构，缩短管路的安装长度，节省管路布置空间，尤其适合安装空间紧凑的设备内部管路、车间架空管路等场景。需要注意的是，这类阀体的安装方向需要根据介质流向与执行机构的操作空间确定，顶部的执行机构安装端需要预留足够的操作与检修空间，方便后期更换密封填料、检修内件时不需要整体拆卸阀体。
