带传动驱动立式离心风机结构设计

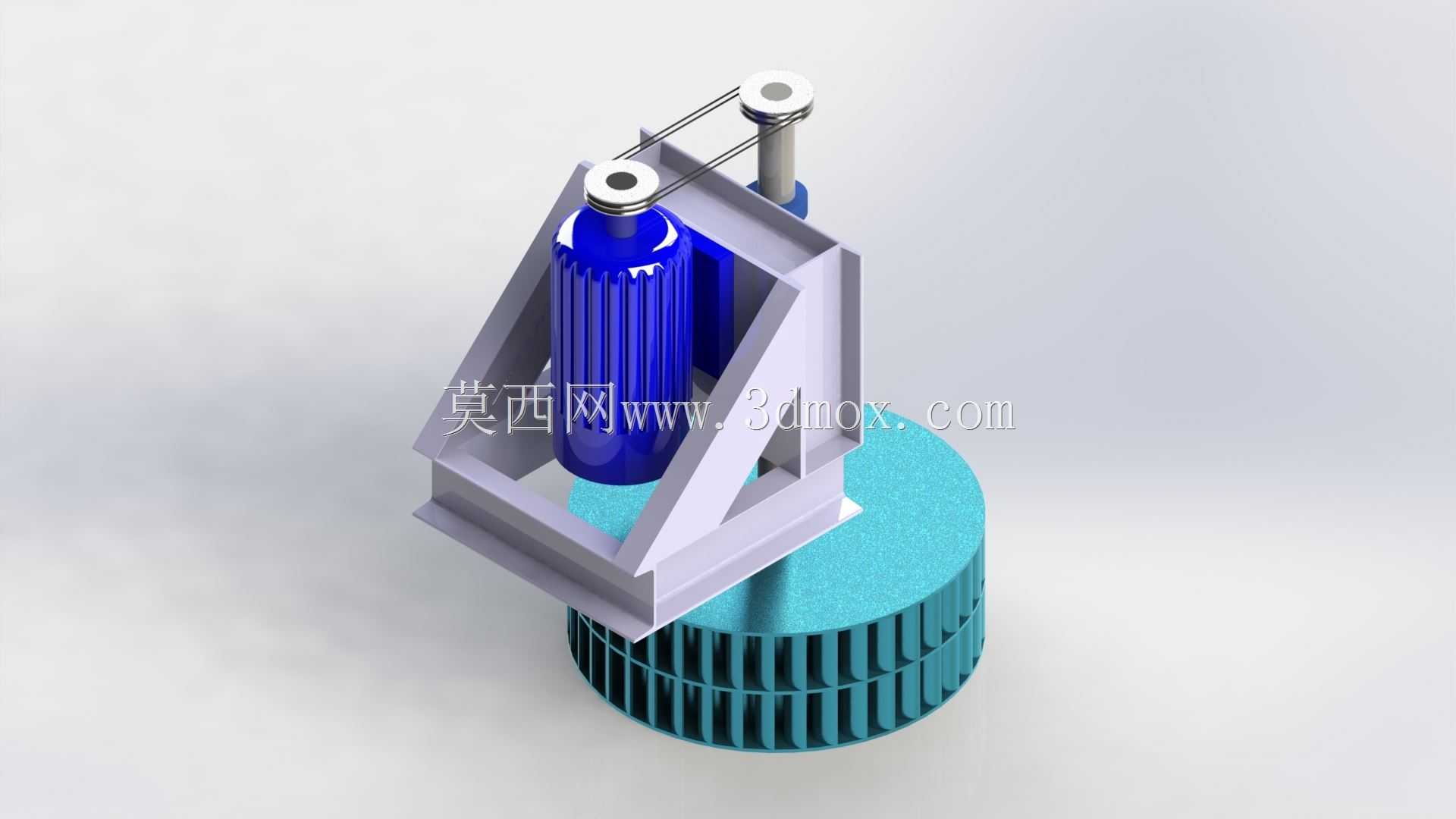

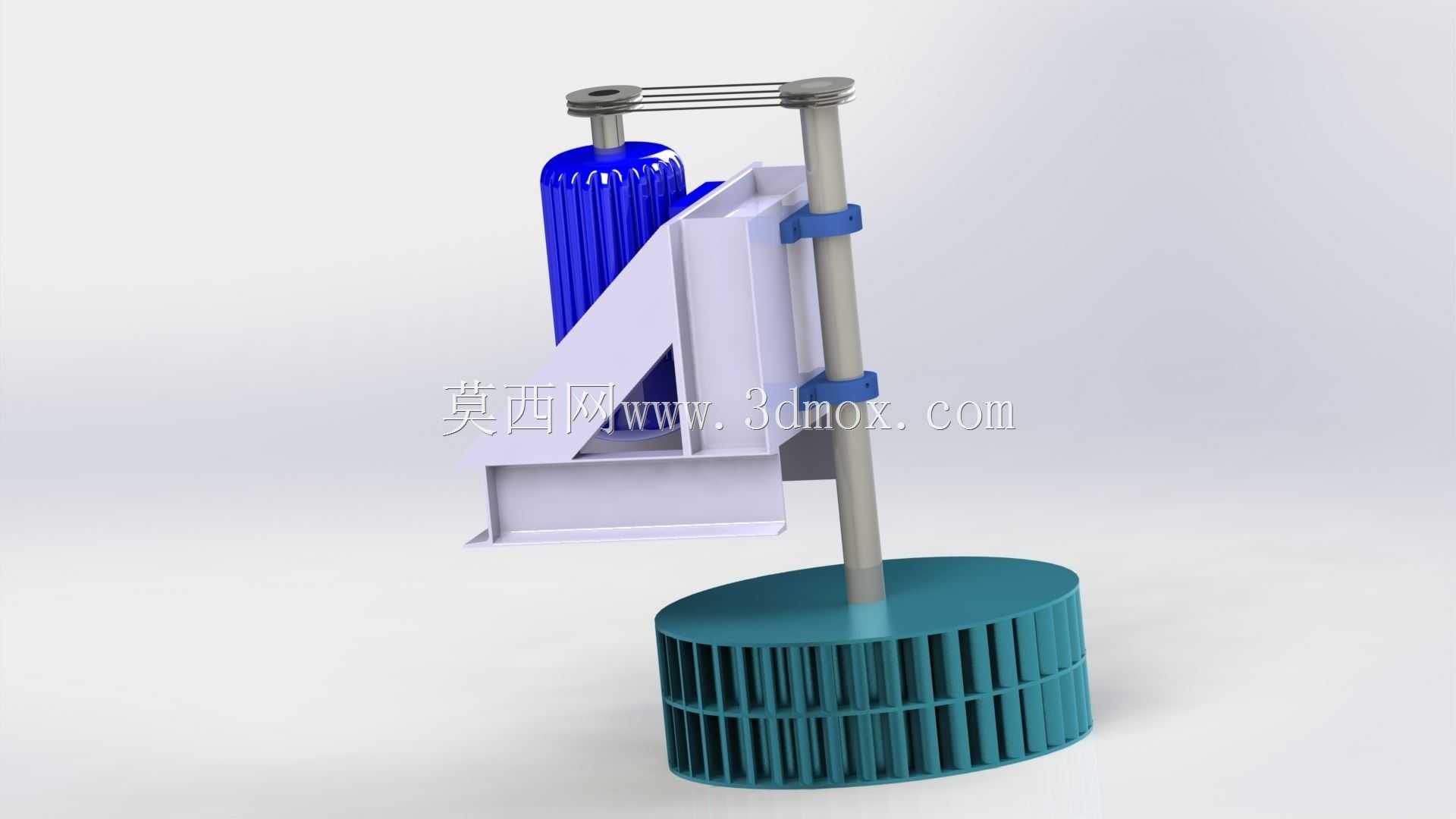

　　这套立式离心通风结构的设计，最初是针对小型工位通风、设备局部散热场景做的适配方案，区别于常规轴流风机直吹的送风模式，离心式风轮的风压输出更稳定，能够在有一定管路阻力的场景下完成定向送风需求。整体结构采用立式布置，底部为离心风轮安装位，风轮采用多翼式前倾叶片结构，叶片沿圆周方向等距排布，这种叶片形式的优势在于相同转速下能获得更高的送风压力，同时运行噪音相对更低，适合近距离工位送风或者小型设备舱内部的散热循环。动力端采用立式安装的驱动单元，通过三角带传动将动力传递至风轮主轴，带传动的设计并非随意选择，一方面是可以通过带轮直径配比调整风轮的实际工作转速，匹配不同风压风量的需求，另一方面带传动本身具备过载缓冲能力，当风轮意外卡滞时，

　　皮带打滑可以避免驱动单元堵转烧毁，降低故障损坏的概率。机架部分采用角架式焊接结构，整体为三角形稳定构型，三面的斜向支撑既承担了驱动单元的固定载荷，也预留了足够的维护操作空间，日常更换皮带或者调整张紧度时不需要完全拆解机架，只需要松开驱动单元的固定螺栓调整位置即可完成操作。安装边界方面，底部风轮的圆形基座是主要的安装定位面，基座上预留了圆周均布的安装孔位，可以直接固定在设备台面或者通风管路的接口法兰上，整体安装占用的平面尺寸不超过风轮直径的1.2倍，高度方向的尺寸控制在风轮直径的1.8倍以内，适合在空间紧凑的设备内部或者狭小工位旁布置。设计过程中特意将两个带轮的中心距做了优化，既保证了皮带的包角满足传动要求，避免传动打滑丢转，

　　也没有过度拉长中心距导致机架整体尺寸冗余，张紧结构采用驱动单元底座长圆孔的调节形式，结构简单可靠，不需要额外增加张紧轮部件，减少了易损件数量。风轮上方的机架顶部预留了主轴的轴承安装位，采用双轴承支撑的结构，能够承受风轮转动时的径向载荷，同时抵消带传动带来的侧向拉力，避免主轴长期运行出现弯曲变形。风轮的叶片与上下端盘采用铆接固定，保证连接强度的同时也控制了整体重量，降低转动惯量，启动时的冲击载荷更小。实际应用中，这套结构可以直接作为小型工位冷却风机使用，也可以作为设备内置的散热通风模块，对接通风管路完成定点送风或者热风排出的功能，针对不同的使用场景，只需要更换不同直径配比的带轮，就可以调整风轮转速，适配不同的风量风压需求，

　　不需要对整体结构做大规模改动。机架的表面处理可以根据使用环境选择喷塑或者镀锌，在潮湿或者多粉尘的场景下也能具备足够的防锈抗腐蚀能力，所有的连接螺栓都采用标准件，日常维护更换的配件通用性强，不需要定制特殊规格的紧固件。在做三维建模的时候，特意将各个部件的装配间隙做了校验，比如皮带与机架支撑臂的间隙、风轮与基座的转动间隙、驱动单元与机架的安装间隙，都预留了足够的安全余量，避免实际加工装配时出现干涉问题，同时也给后期的运维操作留出了工具操作空间，比如拧固定螺栓的时候不需要特殊的薄壁工具，普通扳手就可以完成操作。
