埃斯卡拉轴流散热通风机结构设计

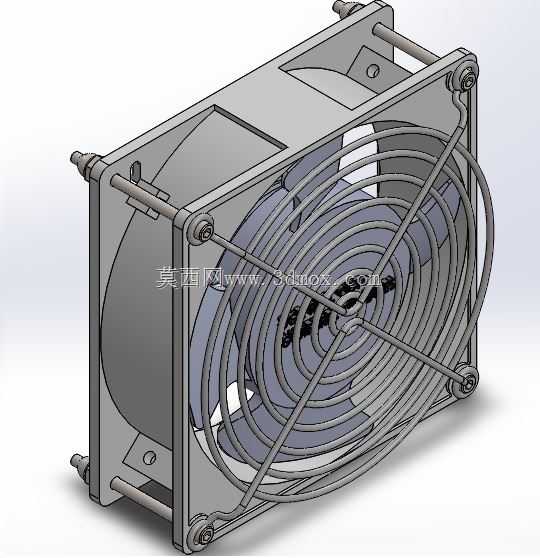

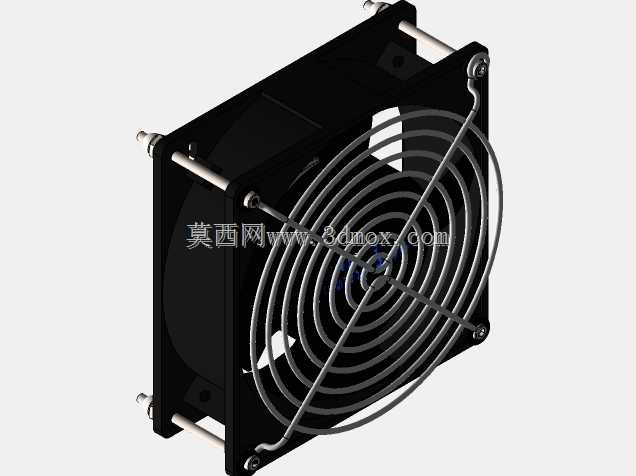

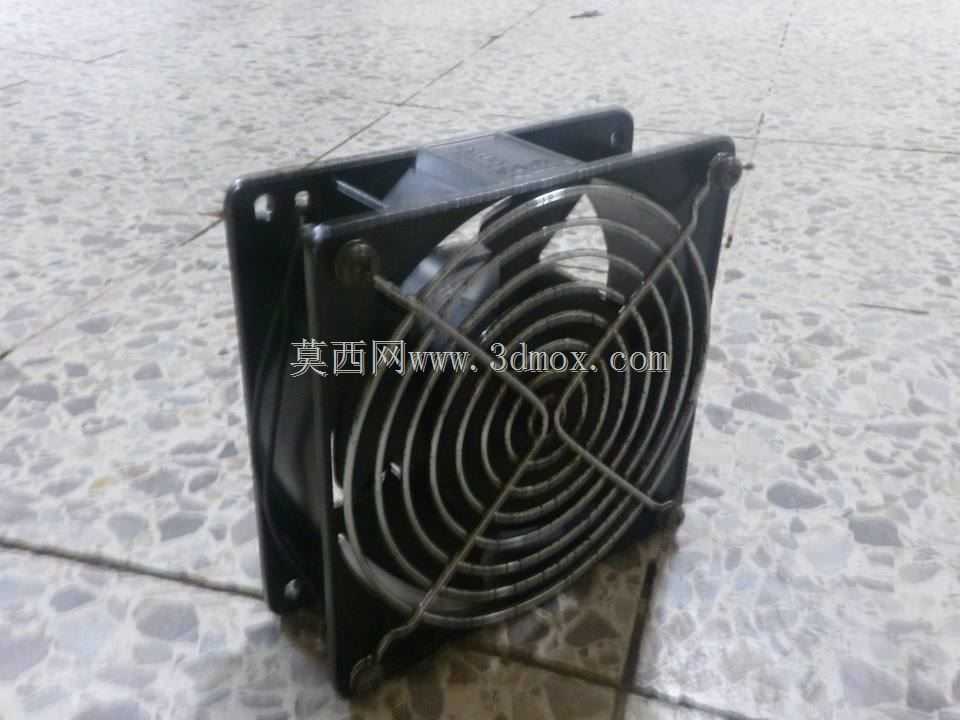

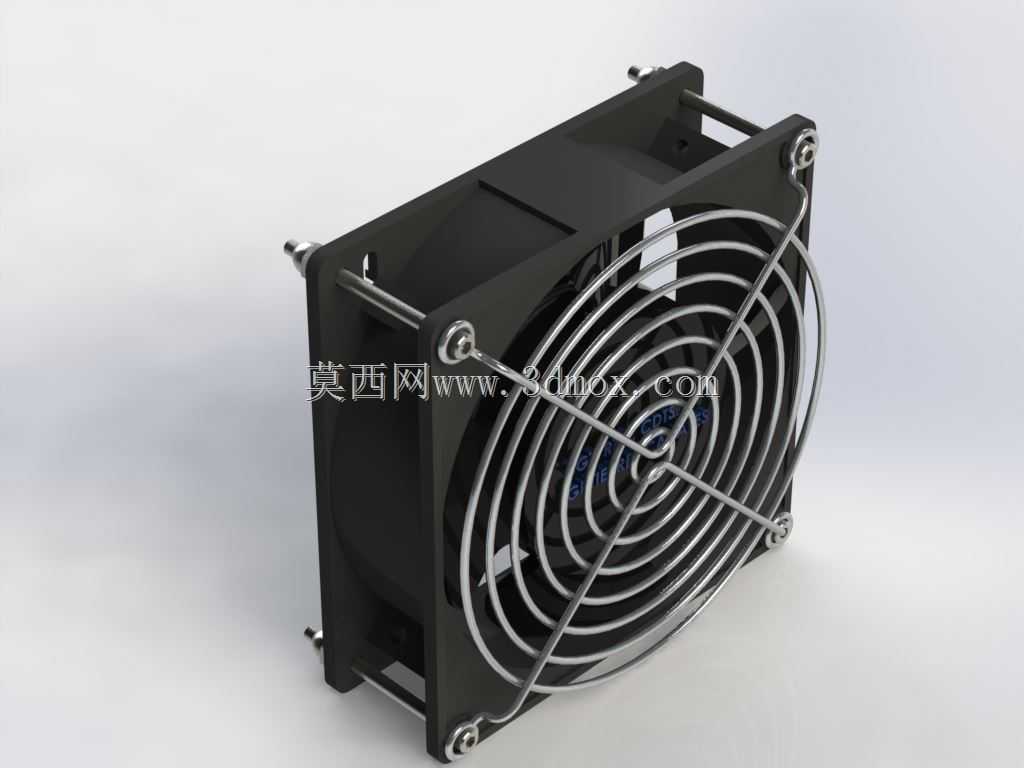

　　在工业电控柜、伺服驱动机架、小型工控设备、大功率电源模组这类持续发热的设备场景里，风冷散热始终是成本可控、可靠性最高的散热方案，这款轴流通风机就是针对这类密闭或半密闭设备舱的定向散热需求设计的。从实际选型适配的角度看，这类风机的安装边界完全遵循行业通用的方型轴流风机安装规范，外框为标准正方形结构，四个角预留的安装柱带减震胶垫卡位，既可以通过贯穿螺丝直接固定在设备舱的钣金安装孔上，也可以搭配橡胶减震钉实现免螺丝快装，避免风机运行时的微幅振动传递到设备壳体引发共振异响。

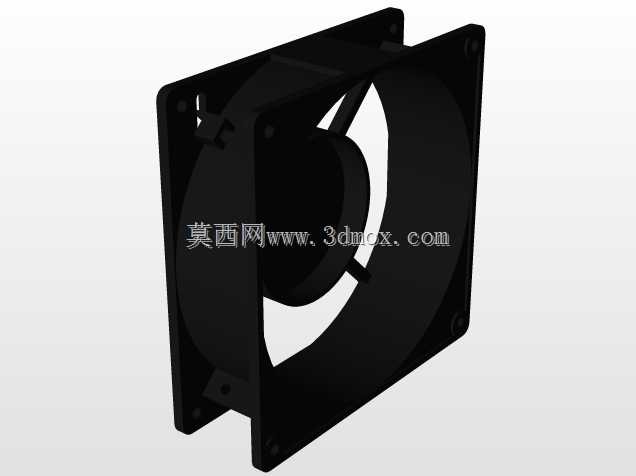

　　风机的核心功能是通过定向气流带走舱内积聚的热量，设计时首先要平衡风量与运行噪音的关系，扇叶采用不等距斜切叶型，相比等距直叶结构，能打散叶片切割空气产生的周期性啸叫，在相同转速下噪音更低，同时保证足够的轴向送风距离，满足设备舱内从进风口到发热元件再到出风口的完整风道气流组织需求。外框采用一体式注塑结构，边角做了加强筋处理，既保证安装时的结构强度，不会因为锁紧螺丝导致框体变形卡滞扇叶，也能减少气流在框体内部的紊流损失，提升送风效率。

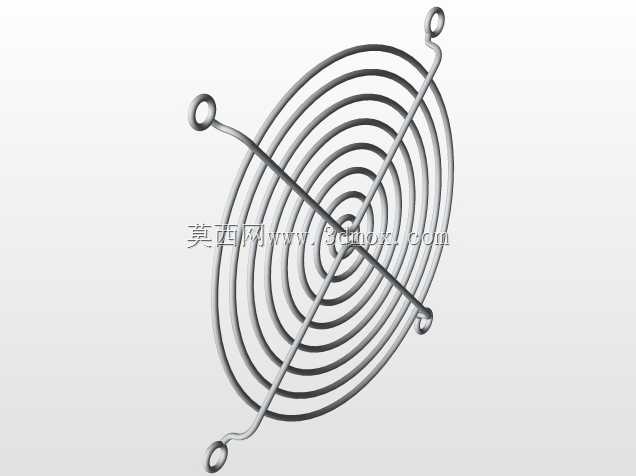

　　前端配套的金属螺旋护网是这类风机的必备安全部件，采用钢丝一体弯折焊接成型，同心圆的钢丝布局搭配十字交叉的支撑筋，既不会过多阻挡出风面积，又能防止设备运维时异物或者手指误入扇叶区域引发安全事故，护网通过四个角的金属固定片与风机外框锁接，安装拆卸都很方便，后期清理积尘时不需要完全拆下风机就能取下护网擦拭。

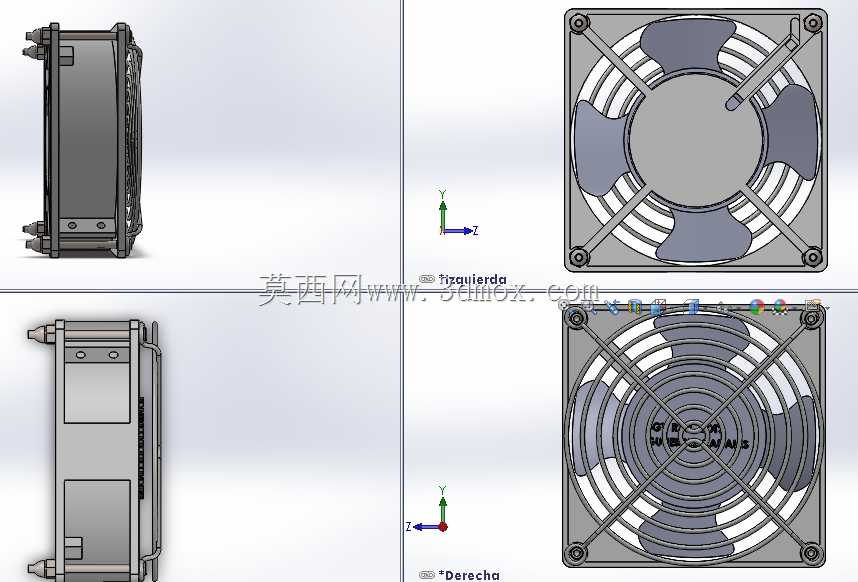

　　在结构建模的过程中，需要重点关注几个配合边界：首先是扇叶与外框内壁的间隙，间隙过大会产生回流损失降低风量，间隙过小则容易因为注塑公差或者长期运行的热胀冷缩导致扇叶擦框，一般预留0.8-1.2mm的均匀间隙是比较合理的取值；其次是安装柱的位置度，四个安装孔的中心距必须严格匹配行业通用尺寸，否则现场安装时会出现孔位对不上的问题，建模时需要以风机中心为基准做对称约束，保证四个安装柱的位置公差控制在0.1mm以内；另外护网的钢丝直径与网格间距也要符合安全规范，网格间距不能超过12mm，避免手指误入，钢丝直径不小于1.2mm，保证护网的抗冲击强度，不会因为外力挤压变形触碰扇叶。

　　从实际应用的场景延伸来看，这款风机不仅可以用在工业设备的散热上，也可以适配小型新风系统、服务器机柜散热、充电桩内部散热等场景，只要安装尺寸匹配、供电参数符合要求就能直接替换使用。设计时还考虑了长期运行的可靠性，电机部分的安装位做了同心度定位结构，保证电机轴与扇叶的同轴度，减少长期运行的轴承磨损，延长风机的使用寿命。外框的进出风侧都做了导风圆角，减少空气进入风机时的局部阻力，进一步提升送风效率。在建模装配的时候，所有的配合都采用完全定位约束，安装柱、护网固定位、扇叶旋转轴的基准完全统一，方便后续做干涉检查，也方便选型的工程师直接提取安装尺寸做设备的布局设计，不需要再反复核对各个部件的相对位置。
