菲亚特doblo车门把手连接基座结构

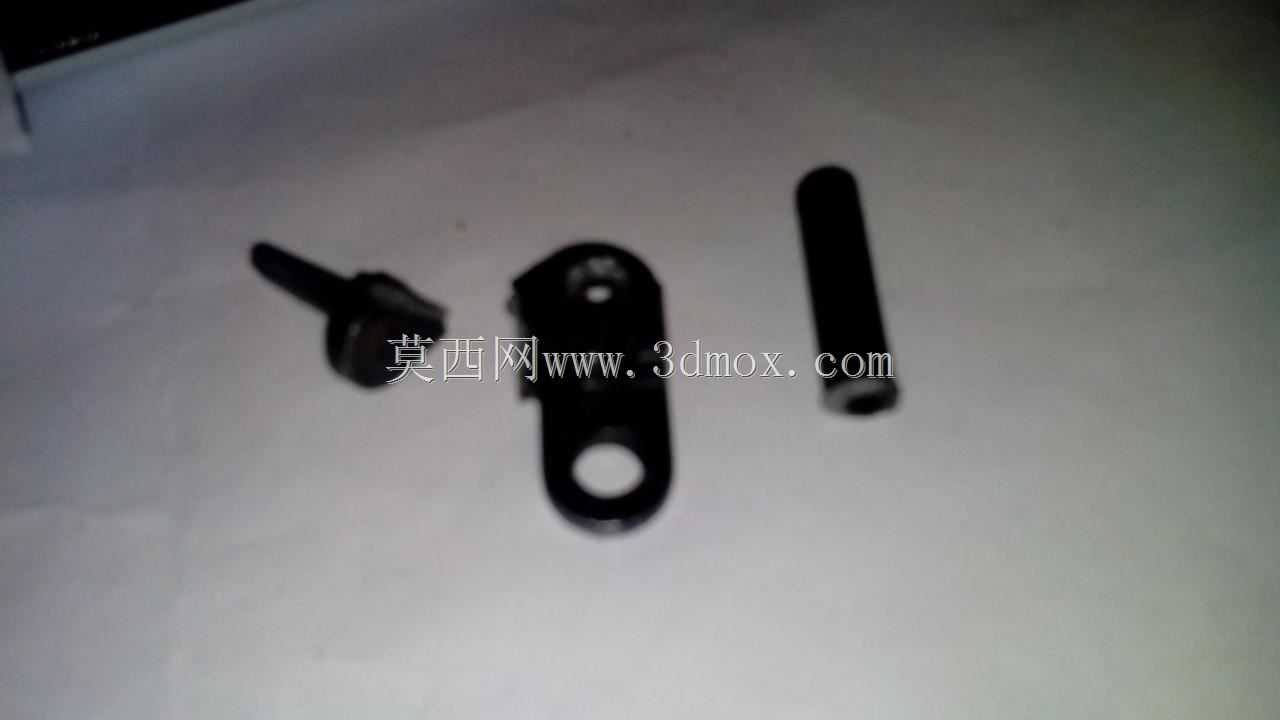

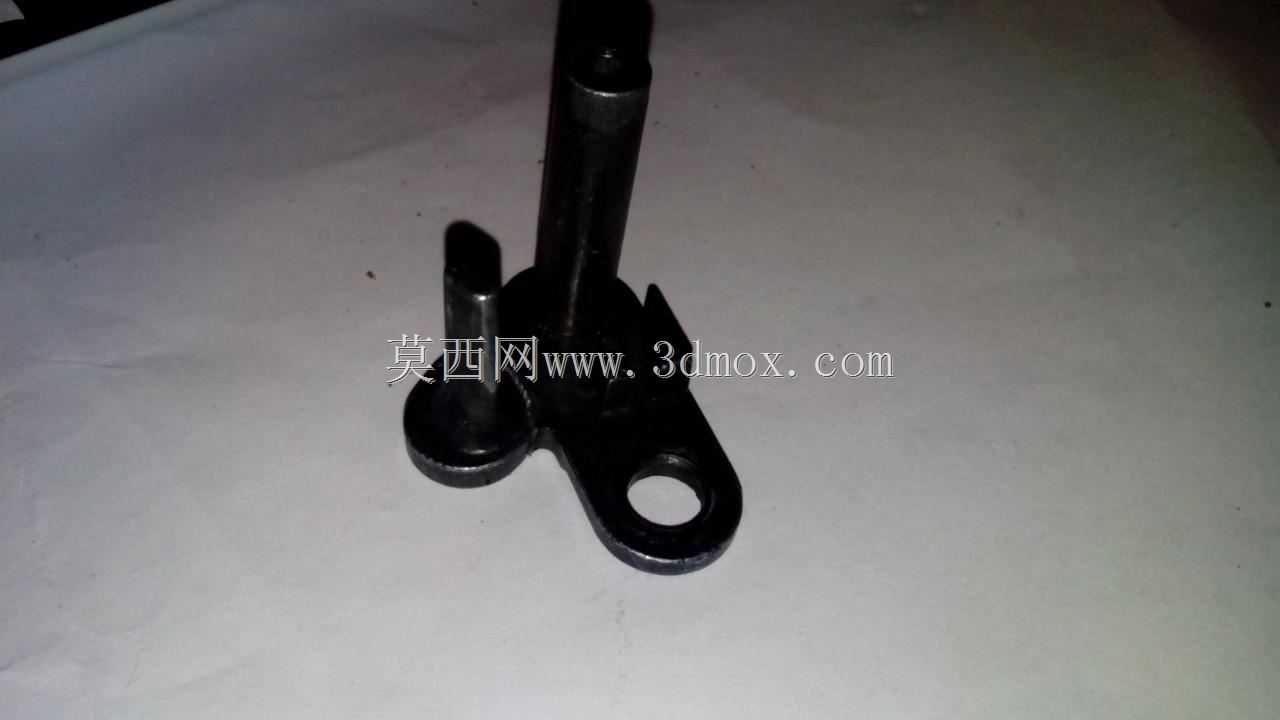

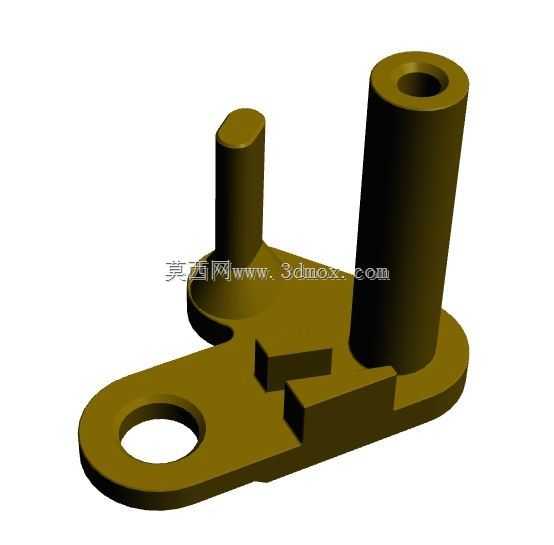

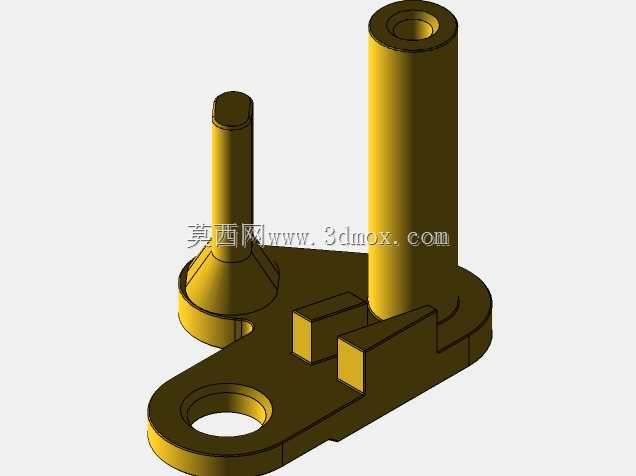

　　在乘用车辆车门启闭系统的实操设计环节，这类内嵌于车门内饰板与钣金腔体之间的把手连接基座，是整个手柄操作机构里承担力传导、行程限位、部件定位的核心承载件，日常使用中用户拉动外把手或者内扣手的操作力，都要通过这个基座完成力的转向与传递，最终触发锁体的解锁动作，其结构可靠性直接决定了车门把手的操作手感、使用寿命以及低温、颠簸路况下的功能稳定性。从实际装车的边界条件来看，这个基座的安装平面完全贴合车门钣金内侧的预成型安装位，底板上的大尺寸通孔是主安装定位孔，装配时会穿过M6规格的法兰面螺栓与钣金上的焊接螺母锁紧，孔位周边做了局部加厚的凸台处理，避免螺栓锁紧时基座产生应力开裂，同时加厚的凸台也能抵消钣金焊接螺母的位置公差，保证安装后基座不会出现偏斜。底板上凸起的高圆柱结构是把手转轴的安装套筒，套筒内孔的尺寸公差严格控制在H7级别，与把手转轴的间隙配合量控制在0.02-0.05mm之间，既保证把手转动时没有松旷晃动感，又不会因为间隙过小导致低温下塑料件收缩出现卡滞，套筒的高度完全匹配车门内饰板与钣金之间的腔体深度，顶端不会顶到内饰板背面，也不会因为高度不足导致转轴脱出。旁边的矮圆柱是操作行程的限位柱，当把手拉动到最大解锁行程时，把手上的限位筋会刚好抵在这个圆柱的端面上，避免拉动行程过大导致锁体内部连杆过载变形，圆柱的位置经过反复校核，刚好对应锁体解锁所需的最小行程余量，不会出现行程不足无法解锁，也不会因为行程过大造成部件损伤。

　　底板上的两个矩形凸台是连杆导向槽的定位结构，连接锁体的金属连杆会从两个凸台之间的间隙穿过，凸台的侧面做了15度的导向倒角，装配时连杆可以顺着倒角滑入导向位，不需要额外的工装辅助定位，同时凸台的高度刚好限制连杆的上下窜动，避免车辆行驶过程中连杆晃动产生异响，也防止连杆脱出导致解锁功能失效。在设计这类零件的时候，首先要考虑的是材料选型，因为车门腔体内部会存在冷凝水、冬季低温、夏季高温暴晒的工况，所以基座一般选用添加了玻纤增强的PA66材料，材料的抗冲击性能、耐温变性能都能满足车规级要求，同时玻纤增强后的材料收缩率更稳定，成型后尺寸精度更容易控制。结构设计上要避免出现壁厚突变的情况，整个基座的主体壁厚保持在2.5mm左右，所有的筋位、

　　凸台与主体连接的位置都做了R0.5以上的圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，同时在高圆柱套筒与底板连接的位置，均匀布置了三条加强筋，筋的厚度控制在主体壁厚的0.6倍，既提升了套筒的抗侧向力能力，又不会因为筋位过厚导致表面出现缩印。从实际使用的受力场景分析，用户拉动把手时，作用力会通过转轴套筒传递到整个基座，主安装孔位会承受主要的拉拔力，所以主安装孔周边的加厚凸台从底板一直延伸到套筒根部，形成一个连续的受力传力路径，把局部的集中应力分散到整个底板平面上，避免单点受力过大导致基座断裂。另外在矮限位柱的根部，也做了局部的加厚处理，因为把手拉动到极限位置时，限位柱会承受瞬时的冲击力，尤其是用户暴力拉动把手的时候，

　　这个位置的瞬时冲击力可以达到正常操作力的3倍以上，根部加厚之后可以有效避免限位柱被撞断。在装配兼容性上，这个基座的所有凸起结构的位置都避开了车门内部的玻璃升降器导轨、门锁拉线、防水膜等周边部件，安装时不需要调整其他部件的位置，直接对准安装孔锁紧螺栓即可完成装配，整体装配耗时可以控制在10秒以内，符合整车厂总装线的节拍要求。同时基座的所有边缘都做了毛刺去除的倒角处理，装配时不会刮伤车门内部的防水膜，也不会划伤装配工人的手部，符合汽车零部件的装配安全要求。从功能冗余设计的角度，这个基座的转轴套筒内孔预留了0.1mm的磨损余量，在整车15年的使用周期内，即使转轴与套筒之间出现正常的磨损，也不会出现把手松旷量超标的问题，限位柱的端面设计成平面接触结构，相比点接触结构，接触面积更大，磨损量更小，长期使用后行程变化量可以控制在0.5mm以内，不会出现解锁行程不足的问题。
