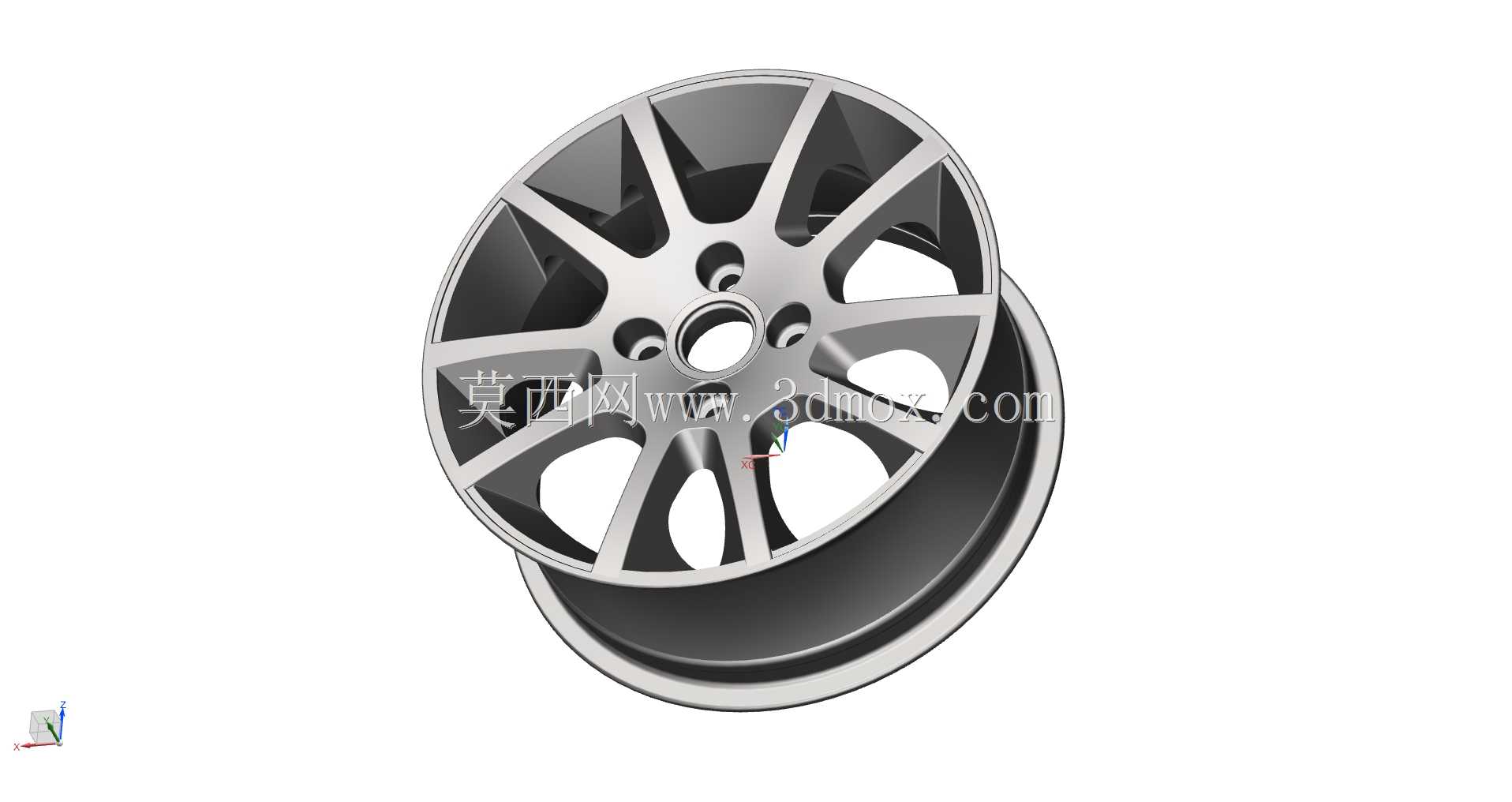

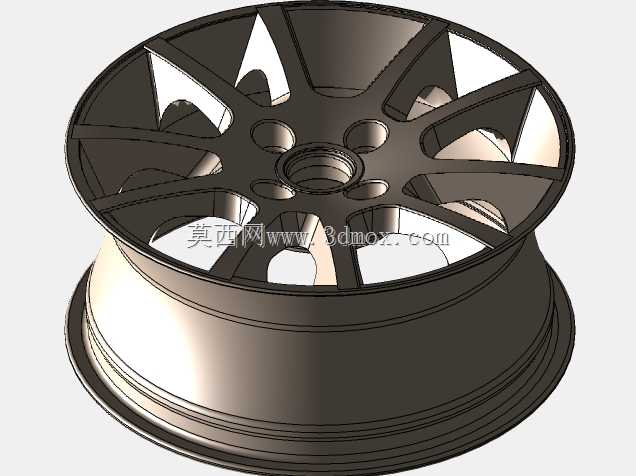

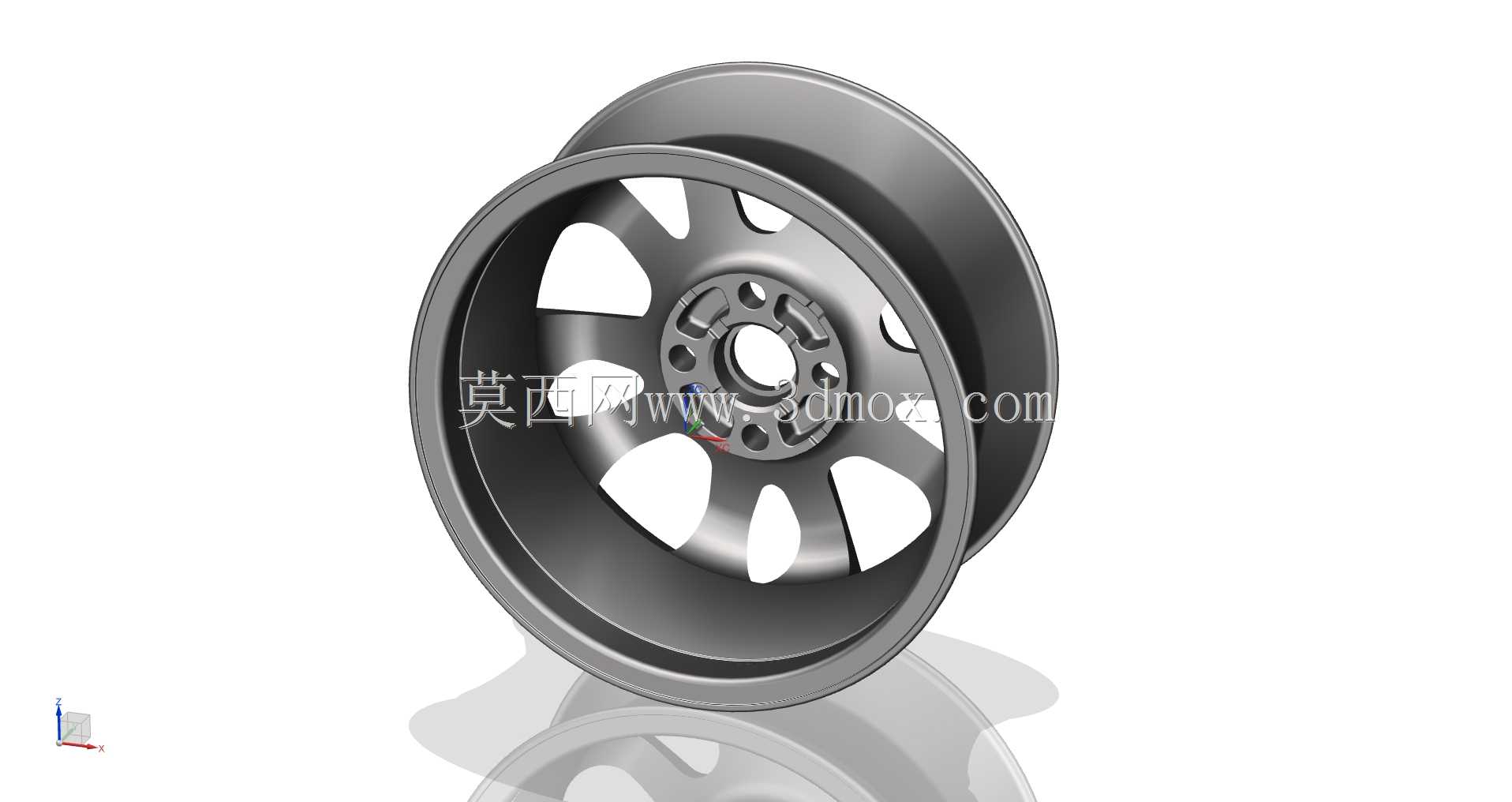

福特Ka Sport款乘用车铝合金轮毂结构

　　这款轮毂是面向小型运动乘用车开发的行走系统核心承载部件，日常应用场景覆盖城市铺装路面通勤、城郊非铺装路面轻度行驶等常规用车场景，作为连接轮胎与车桥轴头的关键结构件，承担整车整备质量传递、行驶过程中纵向驱动力与制动力传导、转向时横向载荷承载的核心作用，同时需兼顾行驶过程中制动系统散热、整车外观视觉匹配的附加需求。从实际装车适配边界来看，这款轮毂针对福特Ka Sport 1.6车型的轴头参数做了匹配设计，中心孔尺寸完全对应车型轴头定位凸台外径，安装孔采用4孔分布布局，孔位节圆直径严格匹配原车转向节轴头的螺栓分布规格，安装接触面的平面度公差控制在0.1mm以内，避免装车后出现轮辋跳动、螺栓受力不均的问题；轮辋部分的宽度、

　　偏距参数完全适配车型原厂配套轮胎的规格，轮缘的高度、厚度设计符合乘用车轮辋的安全规范，能在轮胎充气后提供足够的卡紧力，避免急加速、紧急制动工况下轮胎与轮辋发生相对滑移。设计过程中首先围绕承载需求做了结构拓扑优化，轮辐部分采用多辐条分叉式布局，每根主辐条对应一个安装孔位，载荷从轴头安装位通过辐条均匀传递到轮辋整个圆周，避免局部应力集中；辐条表面做了变截面处理，靠近安装座的位置截面厚度更大，向轮辋延伸的过程中逐步收窄，在保证整体结构强度满足1.6L排量车型行驶载荷要求的前提下，尽可能降低轮辋整体的非簧载质量，提升悬挂系统的响应速度，优化行驶操控质感。辐条之间的镂空区域没有做等宽的规则设计，而是结合制动系统散热需求调整了镂空面积，

　　车辆行驶过程中气流可以通过镂空区域直接冲刷制动盘与制动卡钳表面，带走连续制动产生的热量，避免长下坡、频繁制动工况下制动系统出现热衰减，提升行驶安全性。轮辋的轮槽部分做了圆滑过渡处理，没有尖锐的结构棱角，既方便轮胎拆装作业，也能避免应力集中导致的结构开裂；气门嘴安装位设置在轮辐之间的平整区域，位置避开辐条遮挡，方便日常充气、胎压检测作业。外观表面采用亮面车削与哑光金属质感搭配的处理工艺，辐条正面做高光车削加工，侧面与轮辋筒体部分做哑光金属处理，既满足运动款车型的外观视觉需求，也能在日常使用中降低小剐蹭带来的外观损伤影响。从实际使用的工况适配来看，这款轮毂的结构强度能覆盖常规行驶过程中的冲击载荷，比如过减速带、路面坑洼时的瞬时冲击，

　　轮辋边缘的加厚设计能降低低速剐蹭路沿时的变形概率；安装面的螺栓沉孔做了锥面匹配设计，与轮毂螺栓的锥面完全贴合，装车时螺栓的拧紧力矩可以均匀分布在整个安装接触面，避免长期使用后螺栓松动。设计过程中还考虑了动平衡的配重需求，轮辋内外侧边缘都预留了平衡块安装位，不管是粘贴式平衡块还是卡扣式平衡块都能可靠固定，保证装车后高速行驶时车轮的动平衡精度，避免方向盘抖动的问题。
