带安装孔位的法兰式轴承座结构设计

　　在常规的工业传动系统布局中，轴承座是承担转轴径向与轴向载荷、保障旋转部件运行同轴度的核心支撑构件，这款法兰式轴承座的设计，主要适配端装式的传动布局场景，常见于减速机输出端、输送机辊筒端部、小型泵组的动力输入端这类需要从设备壁板外侧完成轴承组件装配的工位，区别于剖分式轴承座需要预留上部拆装空间的要求，这类一体式法兰结构可以直接通过端面螺栓固定在设备立板或箱体壁上，能大幅压缩传动组件的轴向安装空间，尤其适合布局紧凑的中小型传动单元。从结构功能来看，该轴承座采用一体式铸铁基体设计，材质选用灰铸铁，本身具备良好的减震性能，能够吸收转轴运行过程中产生的小幅振动，避免振动直接传递到设备箱体引发共振。基体的内孔为轴承安装腔，

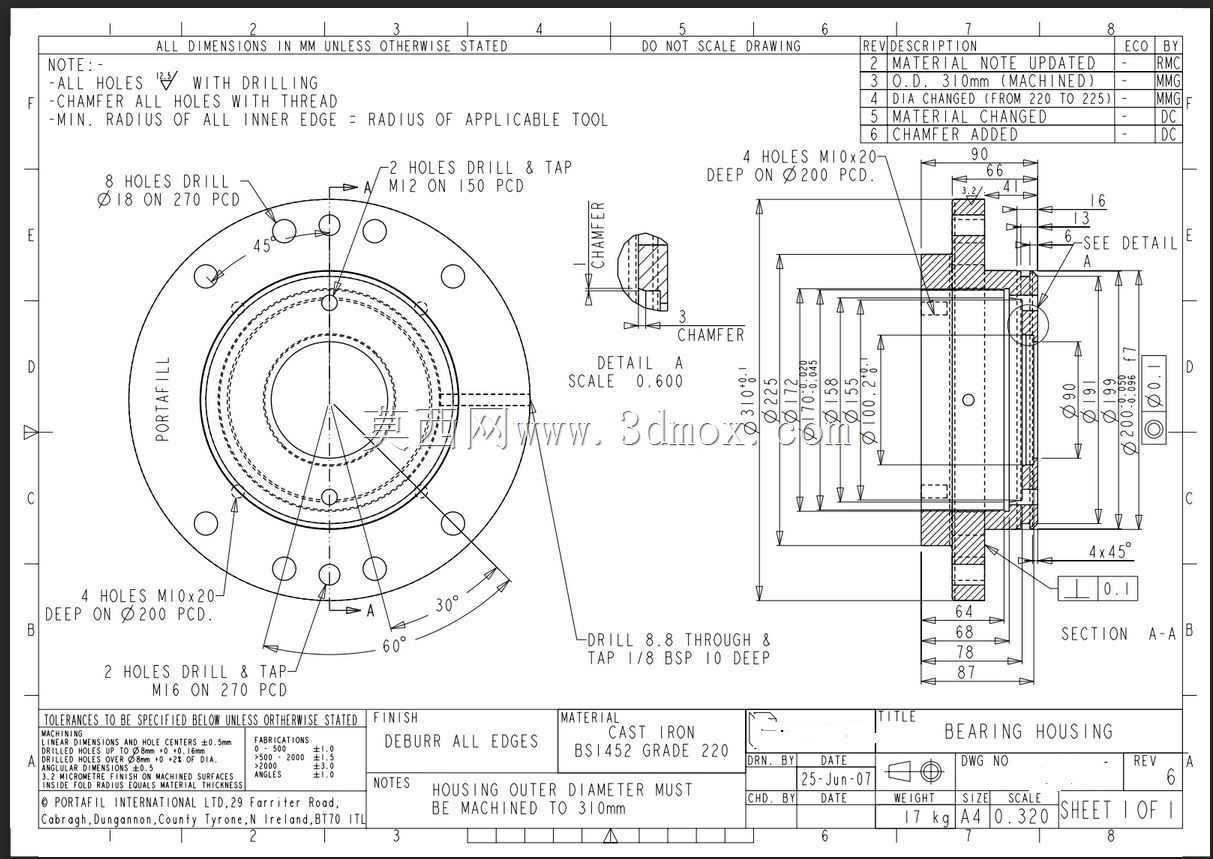

　　加工时严格控制圆柱度与表面粗糙度，保证与轴承外圈的过盈配合精度，防止轴承运行过程中出现外圈蠕变的问题。法兰端面设计有不同规格的安装孔组，其中沿270mm节圆分布的4个M10螺纹深孔，用于和配套的轴承端盖连接，实现轴承外圈的轴向定位，同时可以在端盖与基体之间加装密封垫片，阻挡外部粉尘、切削液或者水汽进入轴承腔内部，延长润滑脂的使用寿命；沿210mm节圆分布的2个M12螺纹孔、沿270mm节圆分布的2个M16螺纹孔，分别对应不同方向的辅助安装与定位需求，而沿270mm节圆均匀分布的8个Φ18通孔，则是用于将整个轴承座固定在设备的安装壁板上，通孔设计允许从外侧穿装螺栓，不需要在设备壁板上加工螺纹孔，降低了主机厂的配套加工难度。设计过程中针对安装边界做了明确的尺寸约束，轴承座的法兰外圆控制在310mm，安装时需要在设备壁板上预留直径不小于315mm的圆形安装平面，平面的平面度公差需要控制在0.1mm以内，避免螺栓紧固时基体发生变形导致内孔圆度超差。轴承腔的深度尺寸经过匹配计算，刚好适配标准深沟球轴承或者圆锥滚子轴承的安装宽度，预留的密封槽位置可以根据使用场景选择接触式橡胶密封或者非接触式迷宫密封，在转速较高、环境清洁的场景下用迷宫密封能降低摩擦损耗，在多粉尘、有喷淋的工况下则更换为双唇橡胶密封提升防护等级。基体侧面设计有一个Φ8.8的贯通油孔，孔端加工1/8BSP螺纹，用于安装注油嘴，可在设备不停机的状态下补充润滑脂，

　　油孔的位置特意避开了螺栓安装孔与加强筋区域，避免钻孔时破坏基体的结构强度，油孔末端正对轴承滚动体的间隙位置，保证注入的润滑脂能直接到达滚动摩擦面，减少润滑脂的输送路径。细节处理上，所有内孔的棱边都做了倒角处理，一方面是去除机加工产生的毛刺，避免装配时刮伤轴承外圈的配合面，另一方面倒角形成的导向锥面能让轴承压装过程更顺畅，减少装配时的同轴度偏差。法兰端面与轴承内孔的垂直度公差控制在0.02mm以内，保证轴承安装后转轴的轴线与安装壁板垂直，避免转轴运行时出现附加的弯矩载荷。所有螺纹孔的入口处都做了倒角，方便螺栓拧入时对中，同时防止螺纹入口处的飞边在螺栓紧固时被压入螺纹配合面，导致螺栓预紧力不足。针对壁厚的设计，

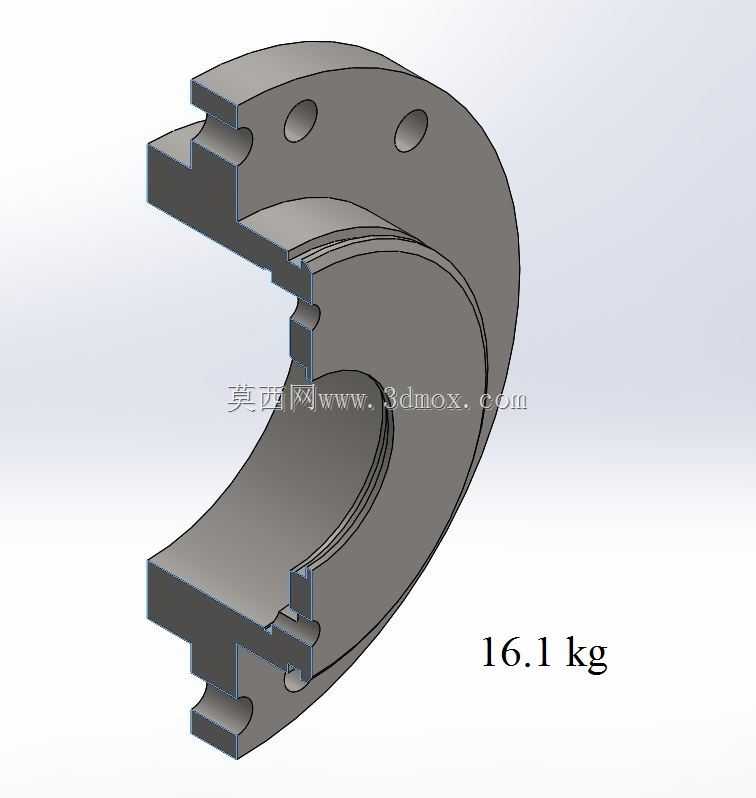

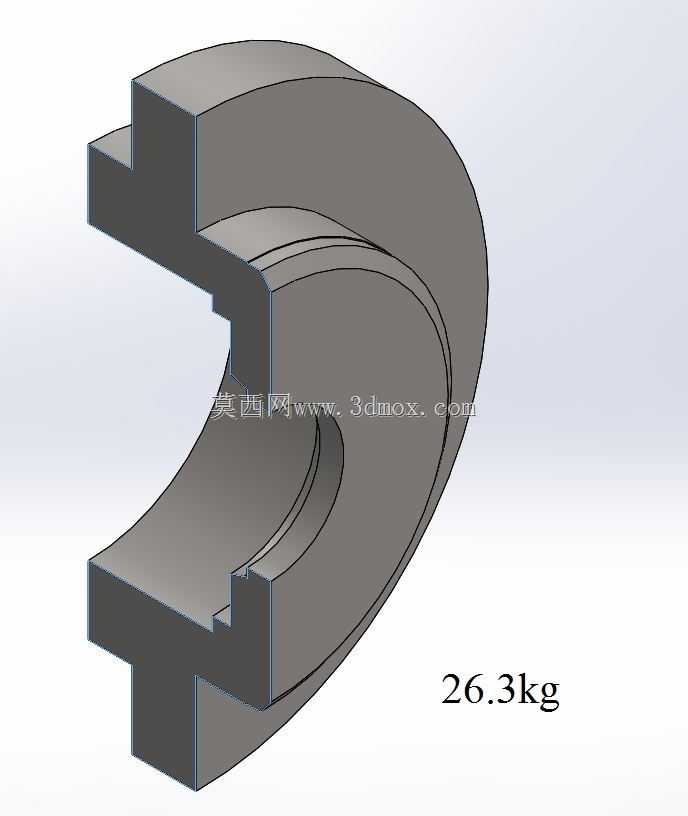

　　轴承安装腔的外壁厚度根据载荷计算做了优化，在轴承承载区对应的外壁位置适当增加壁厚，而非承载区则适当减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低铸件的重量，减少材料成本。铸件的所有转角位置都设计了铸造圆角，避免铸造过程中出现应力集中导致的铸件开裂，同时机加工后所有外露的锐边都做了倒钝处理，避免装配和维护过程中划伤操作人员。从实际使用的适配性来看，这款轴承座可以适配直径范围在80mm到120mm之间的转轴，根据选配的轴承型号不同，能够承受的最大径向载荷从12kN到25kN不等，能够满足大部分中小型工业传动设备的支撑需求。安装时需要注意，先将轴承压装到转轴上，再将转轴连同轴承一起从轴承座的外侧装入内孔，之后安装端盖并紧固端盖螺栓，最后再将整个组件通过法兰通孔固定到设备壁板上，这种装配顺序不需要拆分轴承座基体，能保证轴承的配合精度不受拆装的影响，同时后期维护时只需要拆下端盖就可以检查轴承的磨损情况，更换润滑脂或者更换轴承都不需要将整个轴承座从设备上拆下，大幅降低了后期的维护工作量。
