双轴承集成式安装支座结构设计

项目分类:轴承座 发布时间:2021-11-01 ID:357602
  • 双轴承集成式安装支座结构设计
  • 双轴承集成式安装支座结构设计

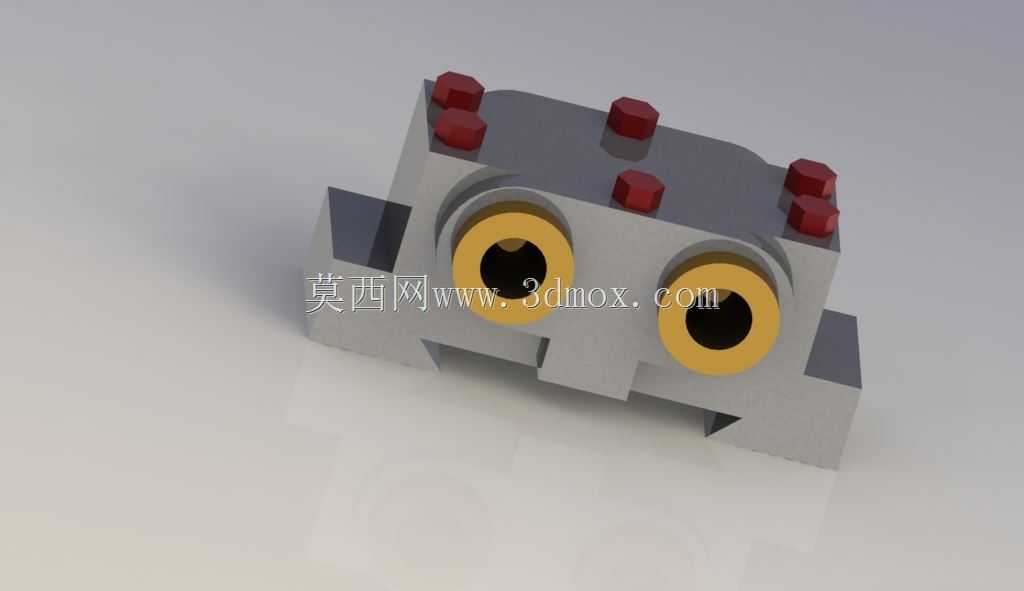

  在各类传动设备的轴系布局中,双轴承集成支座是承担径向载荷、约束轴系窜动的核心支撑部件,常见于输送线驱动端、小型动力头、工装夹具旋转工位等需要短跨距双点支撑的场景,相比分体式单轴承座,这类集成结构能大幅减少安装找正的工作量,避免分体安装带来的同轴度误差,提升轴系运转的稳定性。从结构设计逻辑来看,该支座采用一体化铸钢或铝合金铣削成型的基体,两个轴承安装孔采用一次装夹镗孔加工,孔位同轴度可控制在0.02mm以内,能有效避免轴承安装后出现别劲、发热的问题,轴承孔内预留有卡簧槽或者台阶定位面,可适配标准深沟球轴承或者带衬套的滑动轴承,孔端的黄色衬套实际为轴承挡圈或者防尘密封结构,既可以限制轴承外圈的轴向窜动,也能阻挡外界粉尘、

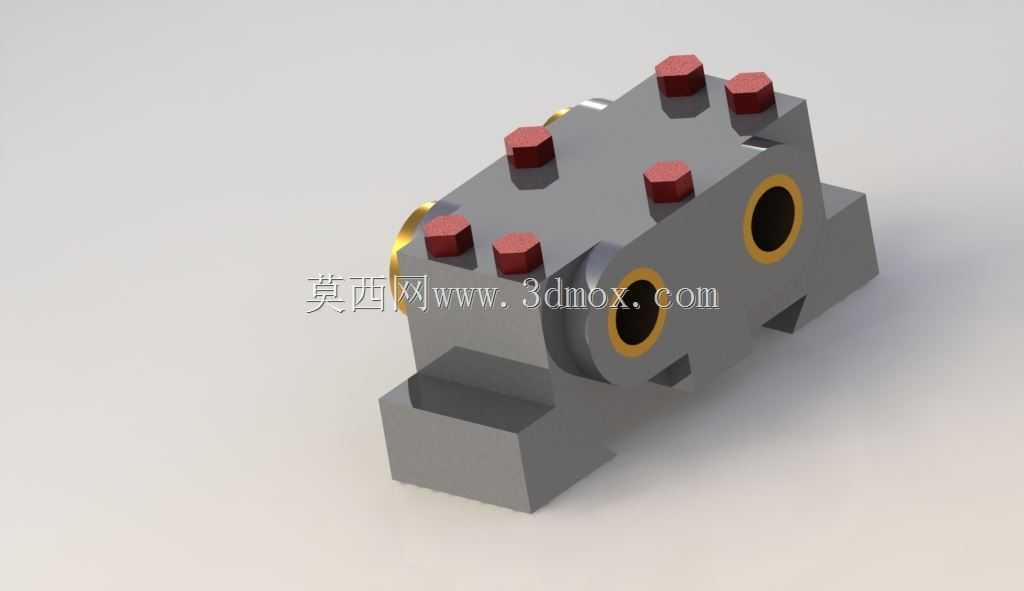

  切削液进入轴承滚道,延长轴承使用寿命。支座顶部布置的六颗内六角紧固螺栓,用于连接上压盖或者配套的传动端盖,通过螺栓预紧力将轴承外圈牢牢压合在安装孔内,避免轴承在重载启停时出现外圈跟转的问题,螺栓孔采用沉头设计,不会突出基体上表面,保证相邻部件安装时不会出现干涉。基体底部设计有定位凸台和安装槽,可直接卡入设备安装面板的预设卡槽内,侧面预留的安装孔可通过螺栓将整个支座固定在设备机架上,安装边界的设计充分考虑了常规设备的安装空间,整体宽度控制在120mm以内,高度不超过80mm,适配多数小型传动机构的安装尺寸,不会占用过多设备内部空间。在实际选型使用时,需要根据轴系的径向载荷大小匹配对应型号的轴承,若用于高速传动场景,

  可在基体上预留注油孔,方便定期补充润滑脂,若用于重载冲击场景,可更换为调心滚子轴承适配,支座的基体壁厚经过强度校核,在承受1.5倍额定径向载荷时不会出现明显形变,保证轴系的支撑刚度。这类集成式双轴承支座相比传统分体安装的两个单轴承座,省去了安装时的同轴度找正环节,装配效率可提升60%以上,同时一体化结构的抗振性能更好,在频繁启停、正反转切换的传动场景中,不会出现分体座连接螺栓松动的问题,能有效降低设备的后期维护成本。在三维建模过程中,所有安装孔位、轴承配合尺寸都严格遵循对应标准件的公差要求,轴承安装孔采用基孔制过渡配合,保证轴承外圈安装时不会过松或者过紧,底部安装槽的尺寸公差按照IT8级设计,可直接与标准铝型材或者钢板安装位适配,不需要二次修配。结构上还做了减重优化,基体非受力区域做了挖槽处理,在保证整体刚度的前提下降低了零件重量,适合对设备自重有要求的移动类工装或者小型自动化设备使用。
