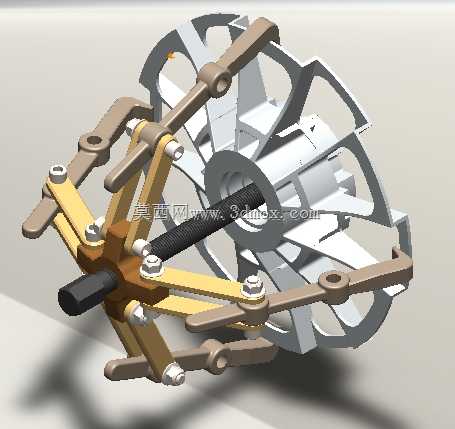

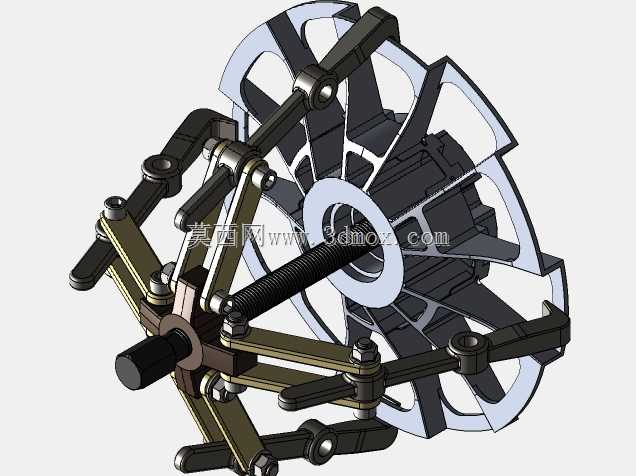

模具取件用多连杆联动夹持执行机构

这套多连杆联动夹持机构，核心应用场景覆盖注塑、冲压类模具的自动化取件工序，也可拓展用于轻载工况下的异形工件转运、工位间物料夹持转移，在小型精密零件的模内取出作业中适配性较强。从实际使用逻辑来看，该机构依靠中心螺杆的轴向进给驱动周向分布的多组连杆同步收张，无需额外布置复杂的传动链路，单动力输入即可实现所有夹持臂的同步动作，能保证夹持过程中各接触点受力均匀，避免取件时因局部受力过大造成嵌件表面压伤、变形，尤其适合带中心孔结构的环形、轮形嵌件的取出作业。设计阶段优先考虑了模具内部的狭小安装空间约束，整体采用辐条式周向布局，所有铰接点均采用标准紧固件连接，没有采用一体化焊接或异形定制连接件，后期维护时可单独更换磨损的连杆、销轴部件，无需整体报废更换。中心驱动螺杆采用梯形螺纹传动，具备一定的自锁特性，在动力源断供的工况下也能保持夹持力，不会出现工件脱落的风险，适配气动、手动两种驱动输入方式，既可以装在半自动模具的手动取件工装上，也能接驳到自动化机械手的末端执行端。从安装边界来看，机构收拢状态下的最大外轮廓可适配直径80mm以内的模腔开口，完全张开时夹持范围覆盖直径30mm到120mm的环形工件，中心轴的轴向进给行程为45mm，安装时仅需固定中心轴的尾端法兰即可完成定位，不需要额外在模具侧加工复杂的适配安装槽，对现有存量模具的改造适配门槛较低。各夹持臂的末端预留了标准的工装接口，可根据待取嵌件的外形更换橡胶垫、金属卡爪等不同材质的接触端头，应对不同表面粗糙度、不同硬度的工件取件需求。连杆铰接处的间隙控制在0.02mm以内，反复收张动作的累计行程误差不超过0.1mm，能保证取件位置的重复精度，适配自动化生产线的节拍要求。周向分布的辐条式支撑框架除了作为连杆的安装基座外，还能在取件过程中起到限位作用，当机构伸入模腔到达指定深度时，框架端面可贴合模腔周边的基准面，避免进给过深碰伤模腔内部的成型面。整套机构的所有运动部件均做了倒角去毛刺处理，铰接销轴的端部采用沉头设计，没有突出的尖锐结构，在模内狭小空间动作时不会勾刮模腔内壁或流道残料。实际工况验证中，该机构单臂夹持力可达到15N，周向六组臂同步作用时总夹持力足够应对0.5kg以内的嵌件取出需求，针对小型塑料嵌件、粉末冶金压坯这类易损工件，可通过调整中心螺杆的进给量控制夹持力大小，不会出现夹碎工件的问题。设计时没有采用复杂的异形曲面结构，所有结构件均可通过常规的铣削、车削工艺加工完成，不需要五轴设备即可实现全零件的加工制造，加工成本较低，适合小批量定制配套。
