工业燃烧系统用气体火焰撒布装置结构

项目分类:通用机械零部件 发布时间:2021-11-01 ID:357364
  • 工业燃烧系统用气体火焰撒布装置结构
  • 工业燃烧系统用气体火焰撒布装置结构
  • 工业燃烧系统用气体火焰撒布装置结构

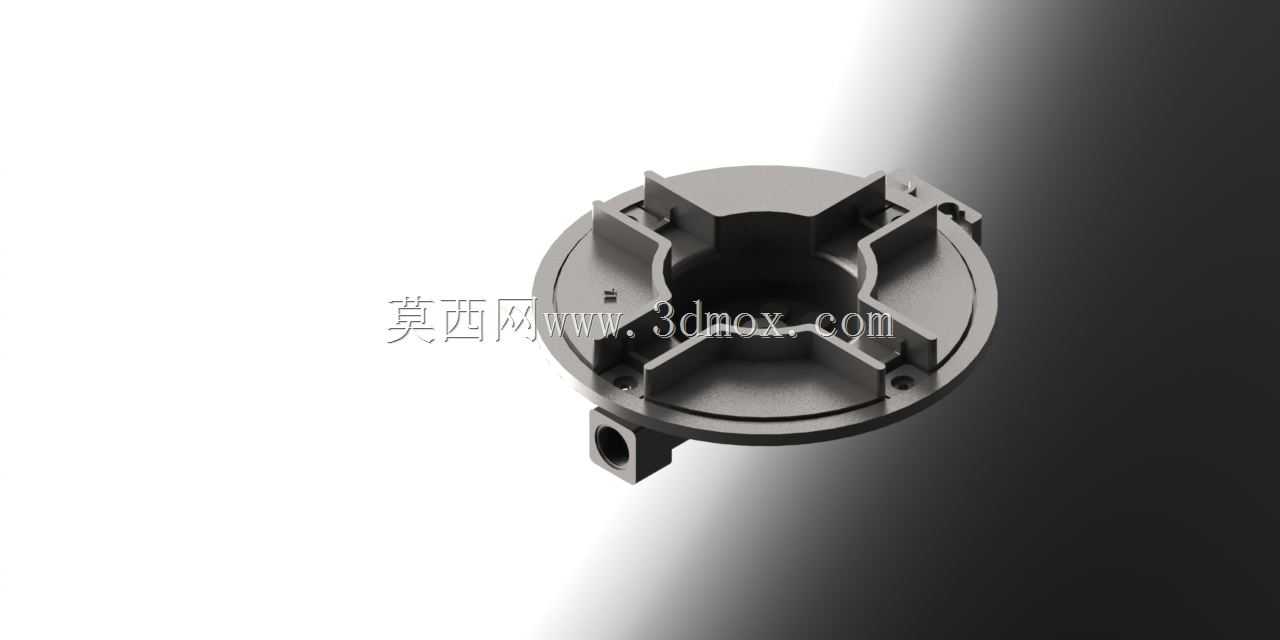

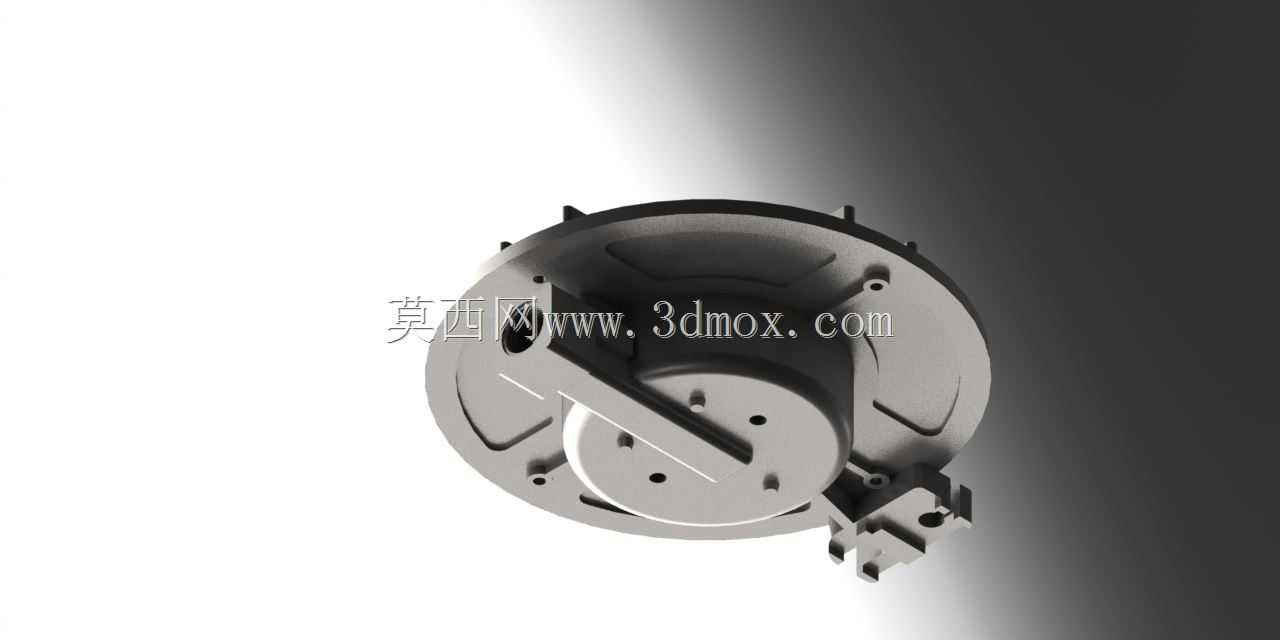

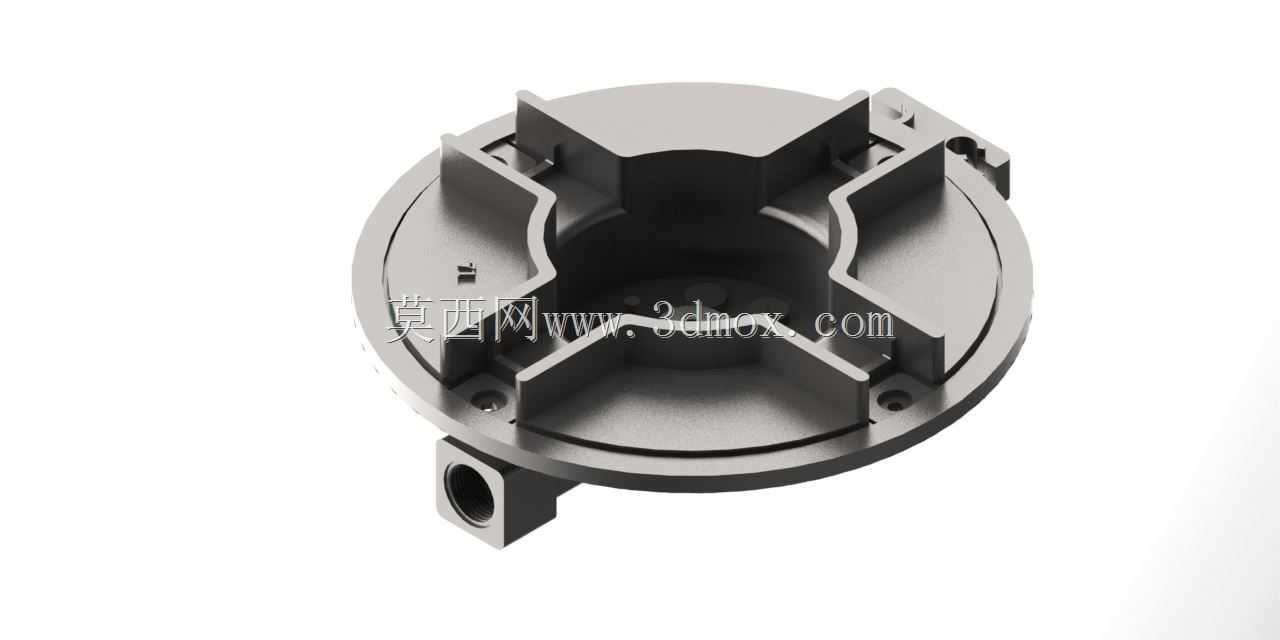

  在各类工业加热、热处理、燃气燃烧设备的配套结构中,火焰撒布装置是直接决定燃烧均匀性、热场分布合理性的核心功能部件,这套气体火焰撒布结构的设计,完全围绕燃气与空气预混后的均匀流出、火焰形态稳定控制的实际工程需求展开,没有冗余的装饰性结构,所有几何特征都服务于功能实现。从实际应用场景来看,这类部件常配套用于中小型工业燃气加热炉、食品烘焙隧道炉、金属表面热处理工位的燃烧器末端,也可适配商用燃气灶具的燃烧头总成,核心作用是将上游输送来的预混燃气通过结构导流,以均匀的流速从各个出气孔流出,避免局部燃气浓度过高导致的火焰过长、回火、局部过热烧损部件,或是局部燃气不足导致的断火、燃烧不完全问题。从结构设计思路上看,

  整体采用圆盘式基座作为主体承载结构,基座边缘预留的安装凸耳与定位孔,是为了匹配燃烧器总成的安装端面做固定,安装孔的位置度公差控制在0.1mm以内,保证装配后撒布器与上游燃气混合腔的同轴度,避免气流进入撒布腔时出现偏流。基座中心的圆形凸台是气流缓冲腔的端盖结构,凸台上开设的多组不同孔径的出火孔,孔径大小根据所在位置的气流流速做差异化设计:靠近中心进气位置的区域气流流速高,对应开设的出火孔孔径偏小,边缘区域气流路径长、阻力大,对应出火孔孔径适当放大,通过孔径差抵消流道阻力带来的流速差,保证整个燃烧面的出气速度均匀,火焰高度保持一致。侧面延伸出的卡扣式连接结构,是为了与点火针、火焰检测探针的固定支架做快速装配,不需要额外设计连接支架,

  减少装配环节的零件数量,同时保证点火针的放电端与撒布器出火面的距离保持在3-5mm的最优点火距离区间,提升点火成功率。从安装边界尺寸来看,整体圆盘主体的外径控制在120mm范围内,主体厚度不超过35mm,侧面突出的连接结构最大外伸尺寸不超过20mm,适配绝大多数中小型燃烧器的安装腔尺寸,不需要对原有燃烧器壳体做额外改造即可替换安装。结构上的导流槽设计,是在基座盘面开设的径向浅槽,这些浅槽的深度从中心向边缘逐渐变浅,作用是引导进入撒布腔的燃气沿径向均匀扩散,避免气流直接从中心区域的出火孔冲出,让气流在腔体内完成充分的压力均衡后再从各个出火孔流出。所有出火孔的孔口都做了0.2mm的倒角处理,避免孔口的锐边在长期高温灼烧下出现氧化变形,

  导致孔道截面积变化影响出气均匀性,同时倒角结构可以引导气流在孔口处形成微小的回流区,起到稳定火焰根部的作用,降低燃烧过程中火焰被气流吹脱的概率。在材料适配的结构设计上,整个部件的壁厚保持均匀,基本维持在2.5mm左右,没有出现壁厚突变的结构,避免高温工作环境下因热胀冷缩不均匀产生的结构变形,延长部件在持续高温工况下的使用寿命。盘面的加强筋结构并非凸起于燃烧面,而是在背面的非燃烧侧设置,既提升了整个圆盘结构的刚性,避免长期高温下出现盘面翘曲,又不会干扰燃烧面的气流分布。实际选型适配时,需要注意该结构适配的燃气压力范围为1.5-3kPa,对应额定热负荷在12-18kW区间,安装时需要保证撒布器与上游混合腔之间的密封面平整,避免出现漏气导致的局部火焰外窜,安装完成后需要逐个检查出火孔的通畅性,避免加工残留的碎屑堵塞孔道影响出气均匀性。
