长距离轨道行走输送模架结构设计

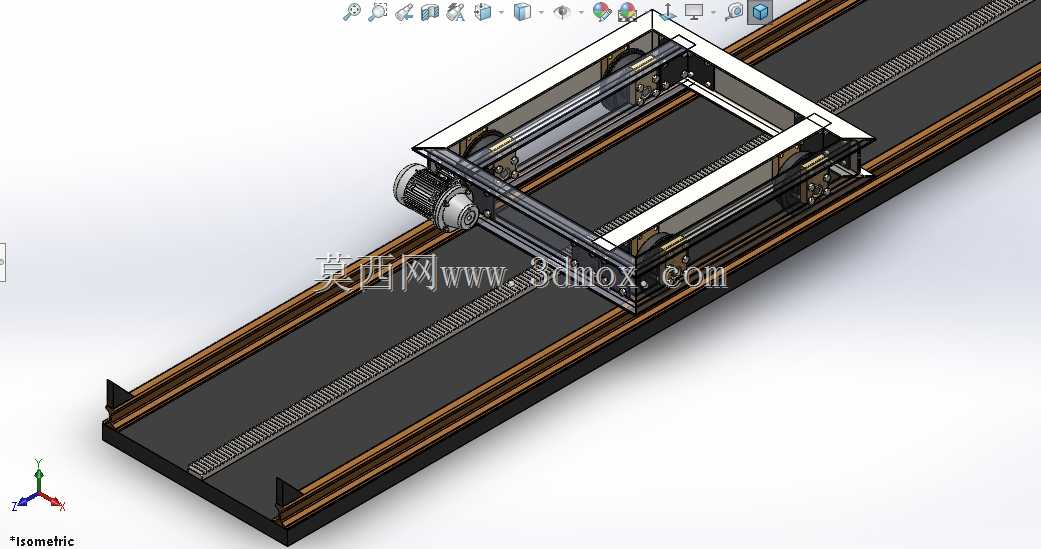

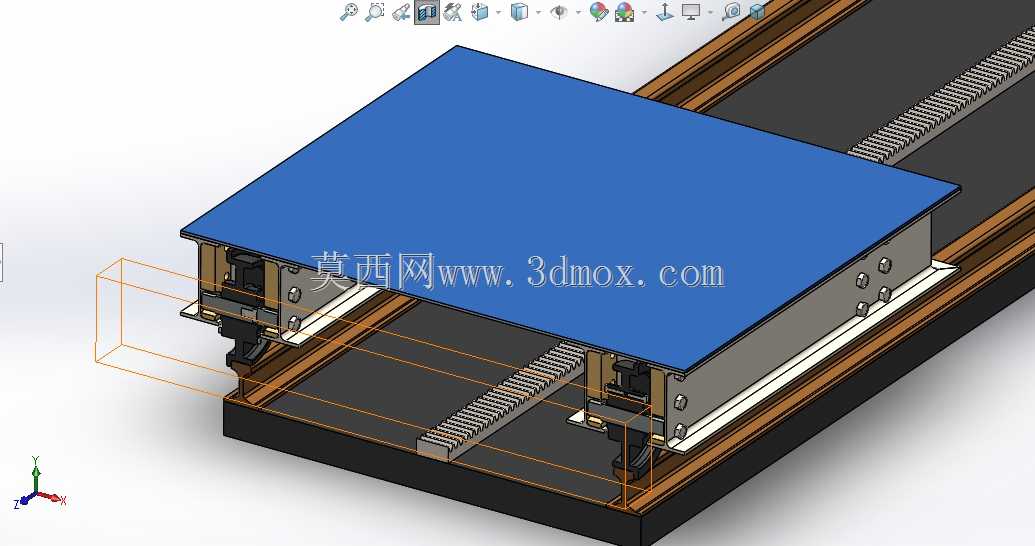

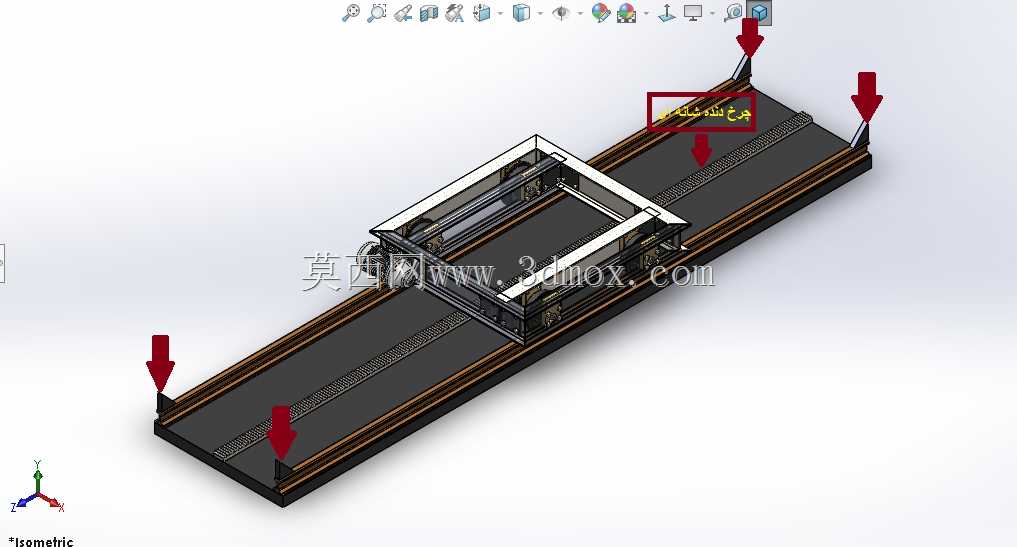

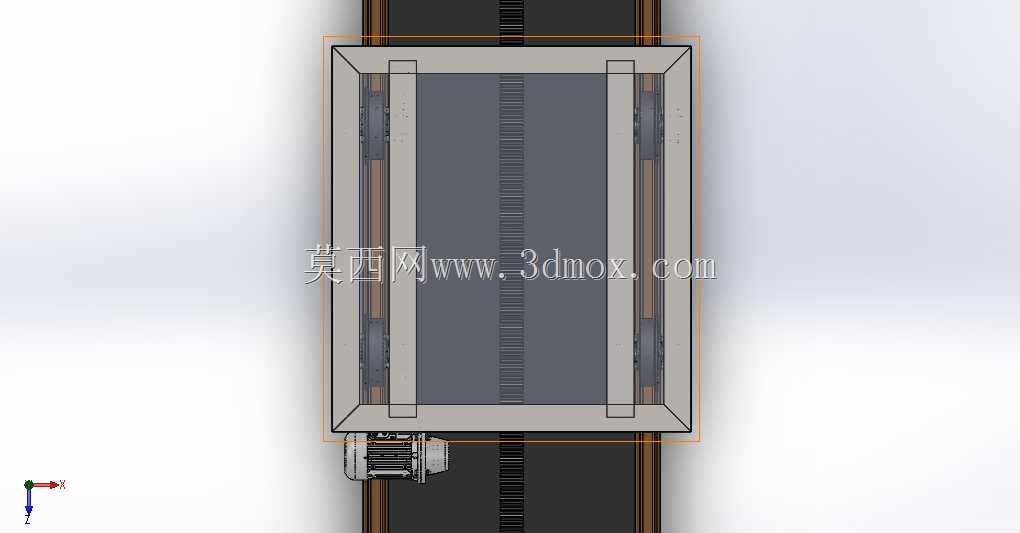

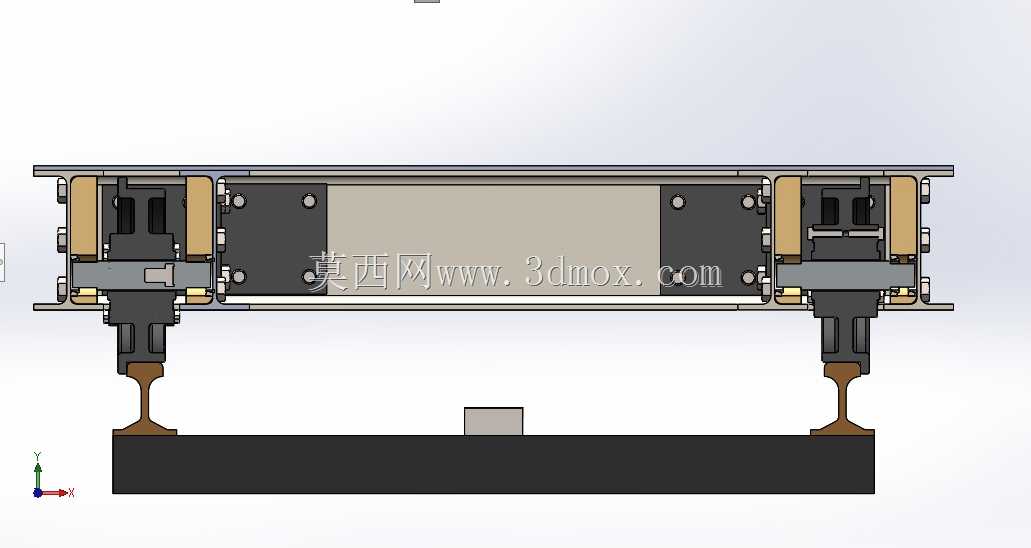

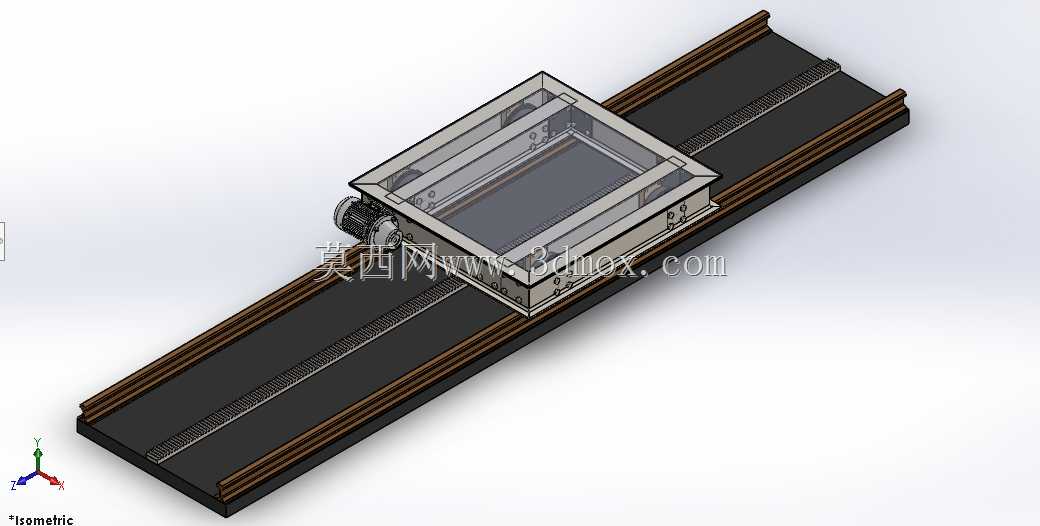

这套轨道行走模架主要应用在长距离工位间物料转运、重型工件工序间输送的生产场景中，常见于大型构件装配线、长尺寸型材加工生产线、重型仓储库区的平面输送环节，区别于固定机架的输送设备，该结构可沿着预设轨道完成指定路径的往复移动，适配跨工位的大重量负载输送需求，无需在全路径铺设连续输送皮带或辊道，能大幅降低长距离输送线的整体搭建成本，尤其适合输送路径固定、输送节拍不高但单批次负载重量较大的生产场景。从功能特性来看，该模架集成了行走驱动、承载机架、导向限位三个核心功能模块，驱动端采用卧式电机直连传动的结构，动力通过传动副传递至两侧的行走轮组，轮组与轨道上侧面贴合实现摩擦传动，两侧轮组的同轴设计保证行走过程中两侧驱动力同步，避免出现行走偏斜、卡轨的问题；机架部分采用矩形钢管拼焊的框架结构，框架内部预留了工件装夹、工装搭载的安装空间，可根据实际输送的工件类型加装托盘、夹具、顶升机构等附属组件，框架的上下平面均设计有安装孔位，方便后续功能拓展。设计过程中优先考虑了轨道适配性与安装边界的匹配，行走轮的轮缘采用与钢轨廓形匹配的槽型结构，可同时承受垂直方向的负载与水平方向的导向力，无需额外加装侧向导轮即可保证行走过程中不脱轨；机架的整体宽度根据常用工业轨道的标准间距设计，跨距覆盖常规1-2.5米轨距的安装需求，机架底部与轨道顶面的预留间隙满足现场安装时的高度调节要求，可通过增减行走轮组处的调整垫片来适配轨道铺设的高度误差，降低现场安装的调试难度。在结构强度设计上，框架的主受力梁采用加厚矩形管，焊接位置均设计有加强筋板，可承受数吨级的均布负载，行走轮轴采用调质处理的合金结构钢，配合滚动轴承降低行走过程中的摩擦阻力，驱动电机的选型匹配整体满载重量与行走速度需求，保证满载启动、制动过程中无打滑、冲击问题。实际使用中，该模架可搭配端部的行程开关、位置传感器实现定点停靠，配合生产线的自动化控制系统完成工位间的自动转运，也可加装手动控制装置实现人工操作的点位移动；轨道可采用标准轻轨或重型钢轨铺设，根据现场的地面条件设计轨道基础，若为车间混凝土地面可直接采用膨胀螺栓固定轨道垫板，若为软基地面则需做混凝土条基来保证轨道的长期承重稳定性。不同于常规的皮带输送机、辊道输送机的固定输送路径局限，该行走模架可在同一条轨道上实现多台模架协同作业，根据生产调度需求灵活调整停靠位置，适配多品种小批量的柔性生产输送需求，在重型机械装配、钢结构件加工、长尺寸管材输送等场景中，这类轨道行走模架的应用能大幅降低工件转运的人工劳动强度，减少车间内叉车转运的安全隐患，同时提升工位间物料输送的定位精度，方便后续自动化加工或装配工序的对接。设计时还考虑了维护便利性，行走轮组采用模块化安装结构，单个轮组出现磨损时可单独拆卸更换，无需整体拆解机架；驱动电机的安装位置预留了检修空间，日常的润滑、紧固件检查等维护操作可在设备侧面完成，无需钻入机架底部作业；传动部位均设计有防护罩，避免车间内的粉尘、切屑进入传动副造成异常磨损，延长设备的整体使用寿命。安装边界方面，模架的整体高度控制在常规车间作业的安全高度范围内，不会与车间内的起重设备、管线桥架发生干涉，机架的两端设计有缓冲安装座，可加装聚氨酯缓冲器，在模架行至轨道端部时起到缓冲防撞作用，避免硬冲击对机架结构和驱动部件造成损伤；轨道两端设置的限位挡座与缓冲器配合，可保证设备运行的行程边界可控，防止出现超行程脱轨的安全事故。
