在设备运维、机械装配维修的现场场景中,过盈配合零部件的拆卸一直是一线作业的高频痛点,尤其是轴承、皮带轮、齿轮这类套设在轴端的零件,直接敲击不仅容易损伤零件配合面,还可能造成轴体变形、轴承滚道碎裂等不可逆损伤,这款手动三爪式拔轮工具正是针对这类作业需求设计的专用拆装器具。从实际作业场景来看,该工具可覆盖常规中小型传动部件的拆卸需求,不管是车间内常规减速机维护时的轴承拆卸,还是电机检修时的联轴器拔取,或是流水线设备更换传动轮的作业,都能通过这套结构完成无冲击拆卸,避免传统撬棍、锤击作业带来的零件损伤风险。

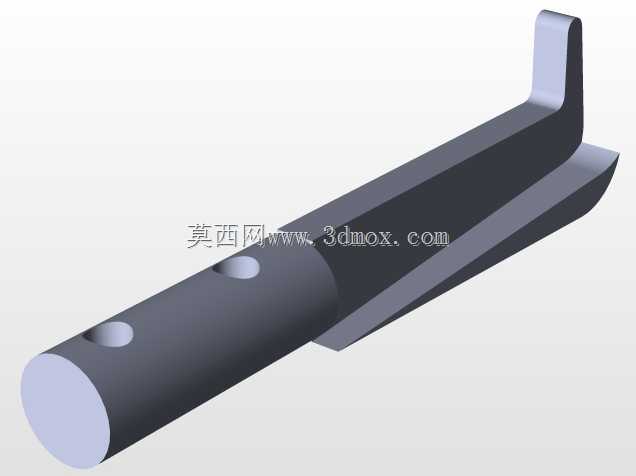

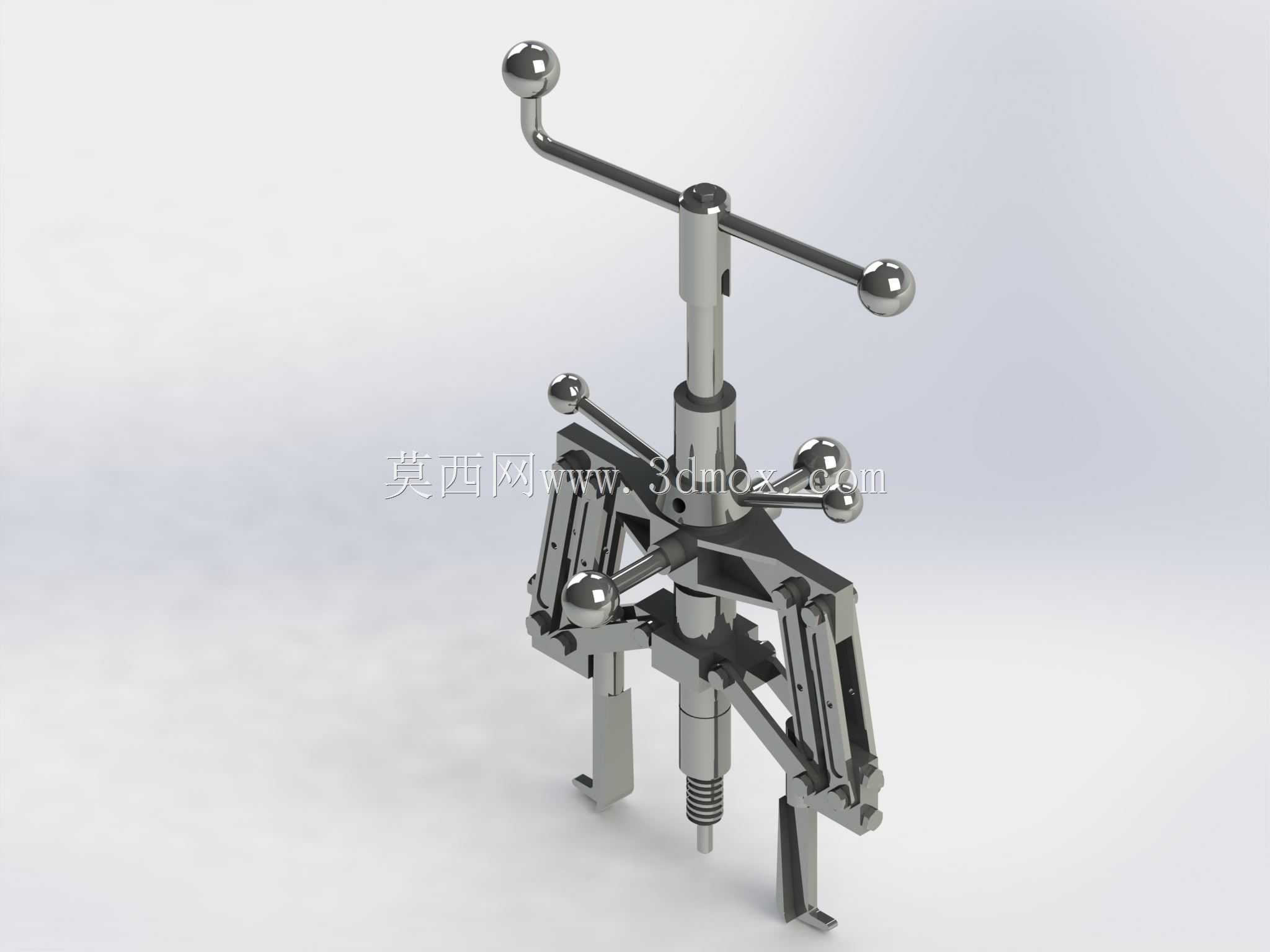

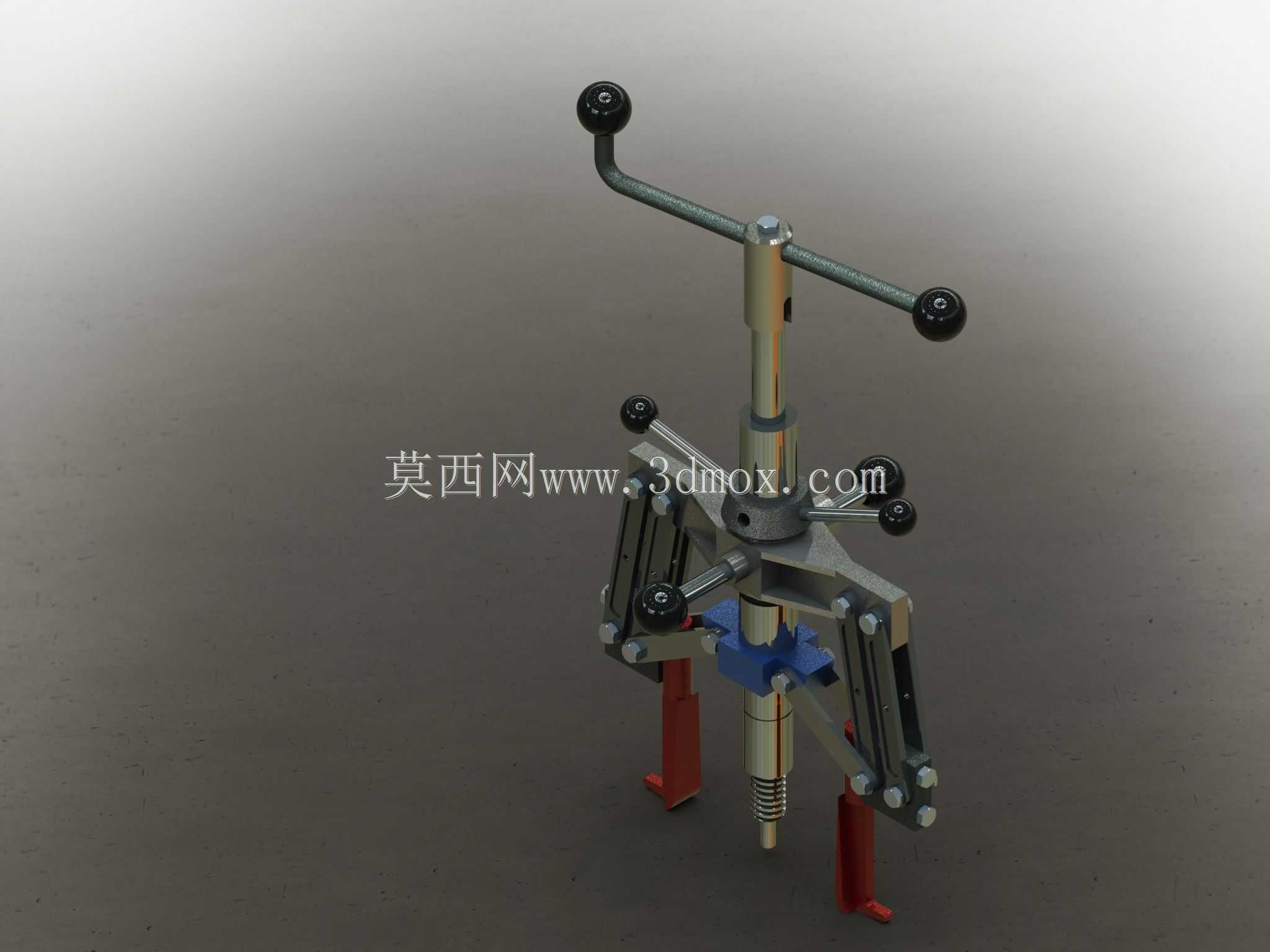

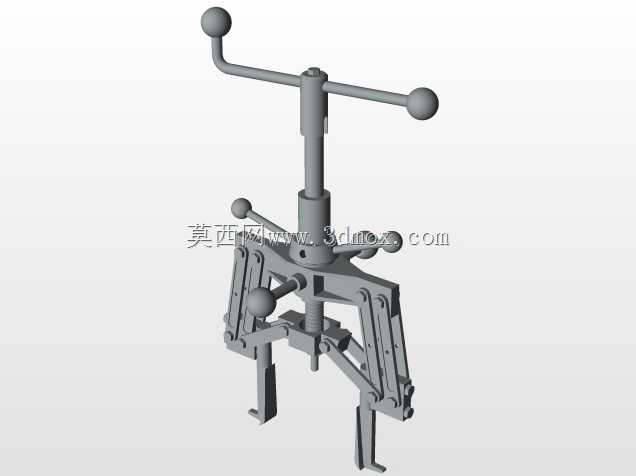

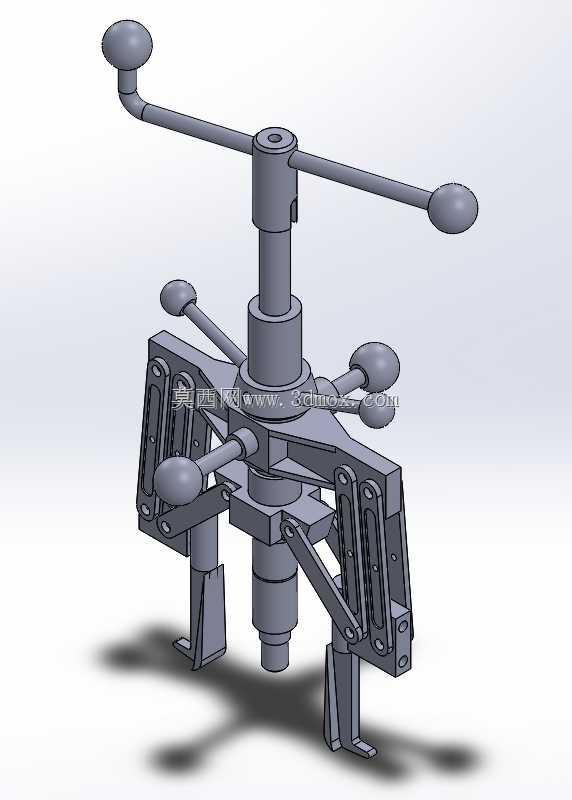

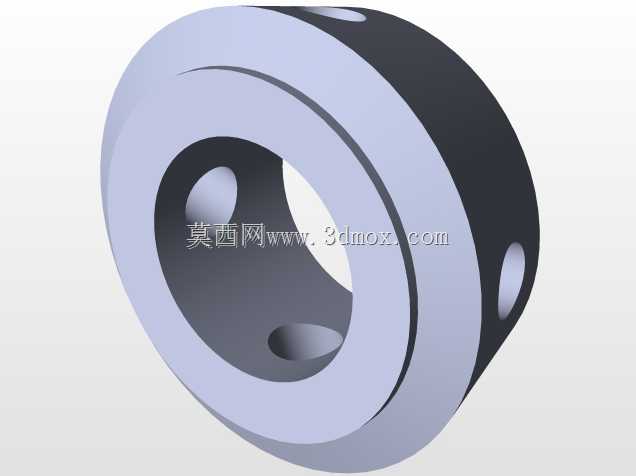

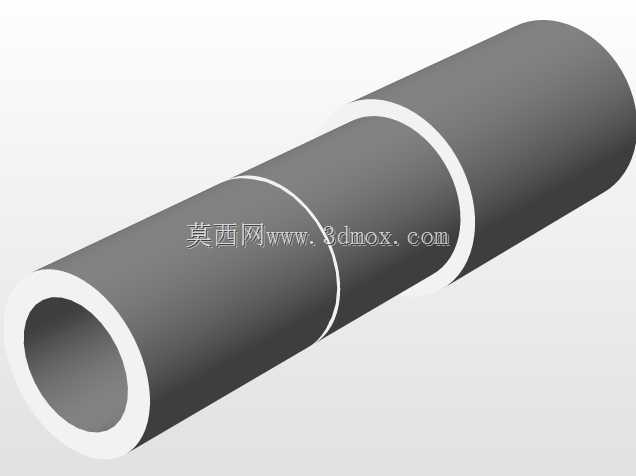

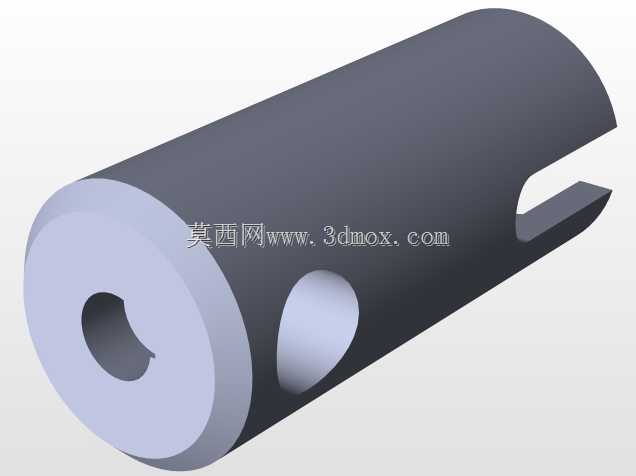

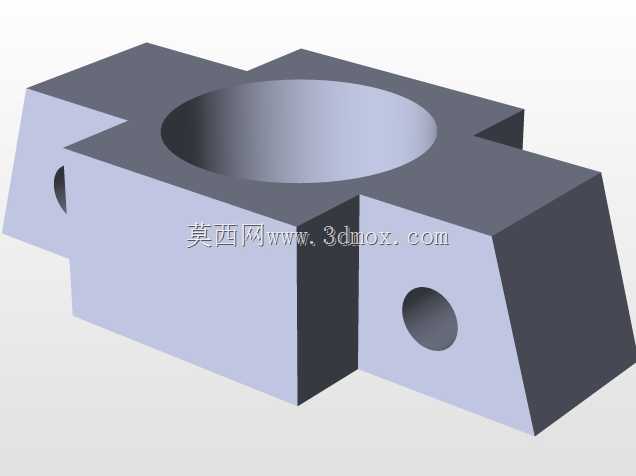

从功能特性上看,该工具采用三爪同步联动的结构设计,三个卡爪可沿中心主轴的径向同步调整开合范围,适配不同直径的被拆卸零件外圈,卡爪端部做了直角钩型结构,作业时可牢牢勾住被拆零件的下端面,避免施力过程中滑脱;中心位置设置了带T型摇柄的施压螺杆,螺杆端部做了圆弧顶针结构,作业时顶针对准轴端中心孔,通过摇柄转动螺杆施加轴向静压力,平稳将被拆零件从轴体上拉出,全程无冲击载荷,能最大程度保护配合面的精度。除了主施压摇柄外,卡爪的径向位置也设置了独立的锁紧调节手柄,可根据被拆零件的安装深度、外圈直径单独微调每个卡爪的伸出长度与卡接位置,即使是遇到台阶轴、空间受限的安装位置,也能通过调整卡爪角度与伸出量找到稳定的卡接支点,避免作业时卡爪干涉周边零部件。

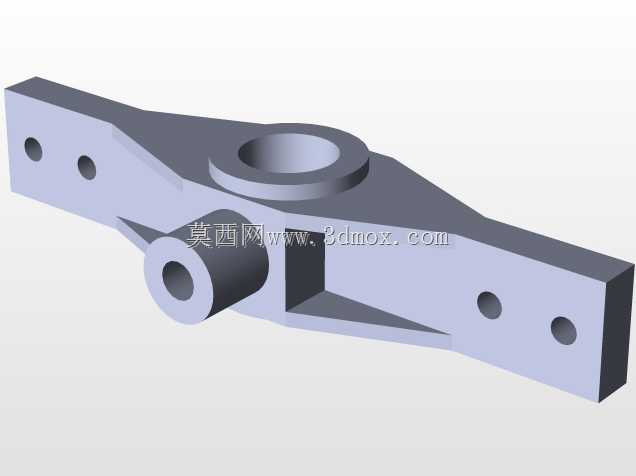

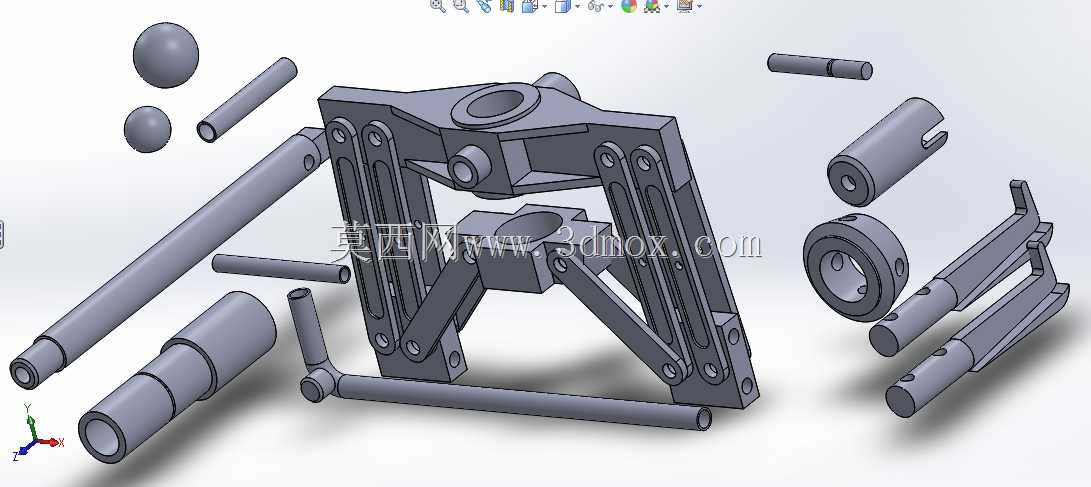

从设计思路层面,这套结构优先考虑了手动作业的力臂匹配,主摇柄的长度经过力学核算,常规成年男性单手操作即可产生足够的轴向顶推力,无需额外加接延长杆就能满足常规过盈量零件的拆卸需求;整体结构采用模块化装配思路,主轴、卡爪、调节螺母、顶针都可单独拆卸更换,针对不同作业场景还可更换平头顶针、加长卡爪等配件,拓展工具的适用范围。卡爪与主体连接的位置采用了多连杆铰接结构,相比传统滑槽式三爪拉马,这种铰接结构的受力承载能力更强,在大载荷施力时不会出现卡爪滑槽变形、卡滞的问题,同时铰接点的间隙经过严格控制,调整时顺滑无旷量,卡接后整体刚性充足,施力过程中不会出现偏载歪斜的情况。
关于安装边界与外形适配尺寸,该工具收拢状态下卡爪最小开合直径可覆盖20mm左右的小型轴承外圈,最大张开直径可适配180mm左右的传动零件,卡爪的最大有效勾取深度可达120mm,能够满足多数常规伸出轴端的零件拆卸需求;整体工具收拢后的最大外轮廓直径约220mm,带摇柄的总高度约380mm,在设备周边操作空间大于250mm的场景下即可顺利作业,无需过大的操作空间,即使是安装在设备腔体内部的轴端零件,只要腔体开口大于工具最大外轮廓,就能伸入完成拆卸作业。施压螺杆的总行程约150mm,单次调整卡爪位置后即可完成全行程的顶推拆卸,无需中途反复调整卡爪位置,作业效率相比传统两爪拉马提升40%以上。
在实际使用的细节设计上,所有操作手柄的端部都设置了防滑滚花握球,即使手上沾有机油、切削液,也能稳定握持转动摇柄,不会出现打滑脱手的情况;顶针部位采用了热处理硬化工艺,表面硬度达到HRC55以上,长期顶压轴端中心孔也不会出现凹陷、变形的问题,卡爪的勾接端面同样做了硬化处理,反复承受拉拔载荷也不会出现卷边、断裂的情况。主体连接部位的调节螺纹采用了梯形牙型,相比普通三角螺纹,梯形螺纹的承载能力更强,耐磨性能更好,长期反复使用也不会出现螺纹滑牙的问题,工具整体的使用寿命更长,适合车间高频次维修作业的使用需求。
