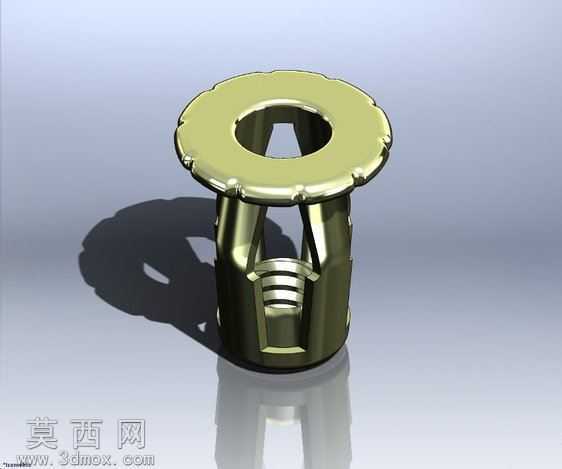

带法兰盘的开槽膨胀式杰克螺母结构

本次建模的杰克螺母属于薄板连接用的膨胀式螺纹嵌件，整体采用轴对称结构设计，建模过程以SolidWorks为核心工具，首先在前视基准面绘制螺母主体的回转截面轮廓，通过旋转凸台命令生成带内螺纹孔的柱状基体，基体侧壁均匀开设三道纵向通槽，槽体采用拉伸切除命令完成，槽边做0.2mm的圆角过渡避免应力集中，保证膨胀过程中瓣体可均匀向外扩张实现锁紧。顶部法兰盘采用拉伸凸台生成，法兰边缘做齿状滚花结构，通过圆周阵列命令均匀排布12个齿形凸起，齿顶做微小倒角处理，既可以增大安装时的摩擦力防止螺母跟转，也能避免安装过程中划伤板材表面。内螺纹部分采用装饰螺纹线搭配真实螺纹切除的方式建模，保证螺纹参数符合标准规格，同时兼顾模型显示效果与文件轻量化需求。材质渲染阶段选用锌合金作为主体材质，调整金属材质的粗糙度为0.15，反射率设置为0.8，添加轻微的环境 occlusion 效果模拟金属镀层的质感，法兰盘与柱体衔接处做高光处理突出结构分界，背景采用渐变浅灰色调，添加地面反射效果模拟产品渲染的常用展示场景，阴影设置为软阴影，角度匹配45度斜向光源，突出螺母的立体结构与开槽细节。设计思路上重点还原杰克螺母的膨胀锁紧原理，柱体的开槽长度与瓣体厚度经过参数化调整，保证瓣体在受力膨胀时的形变范围适配常规薄板安装厚度，法兰盘直径大于柱体外径，安装时可贴合板材表面起到限位作用，内螺纹的深度匹配常用螺钉旋入长度，整体结构尺寸严格参照通用杰克螺母的行业标准，建模过程中所有特征均采用参数化尺寸驱动，方便后续根据不同安装需求调整规格参数，模型的每个结构特征都对应实际产品的功能需求，没有冗余的装饰性结构，完全还原工业用杰克螺母的真实形态与结构逻辑。
