轮式双足创意机器人结构设计

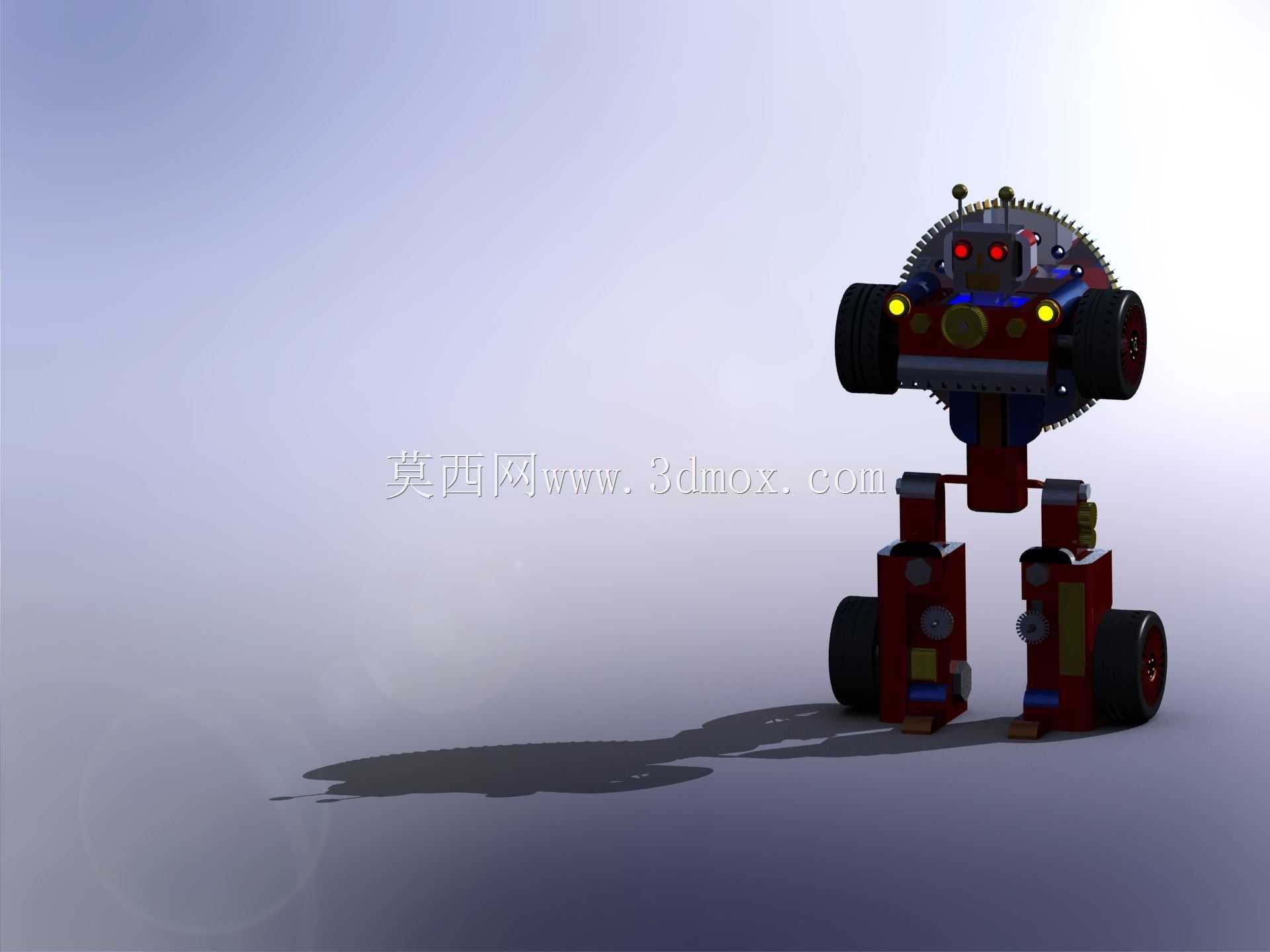

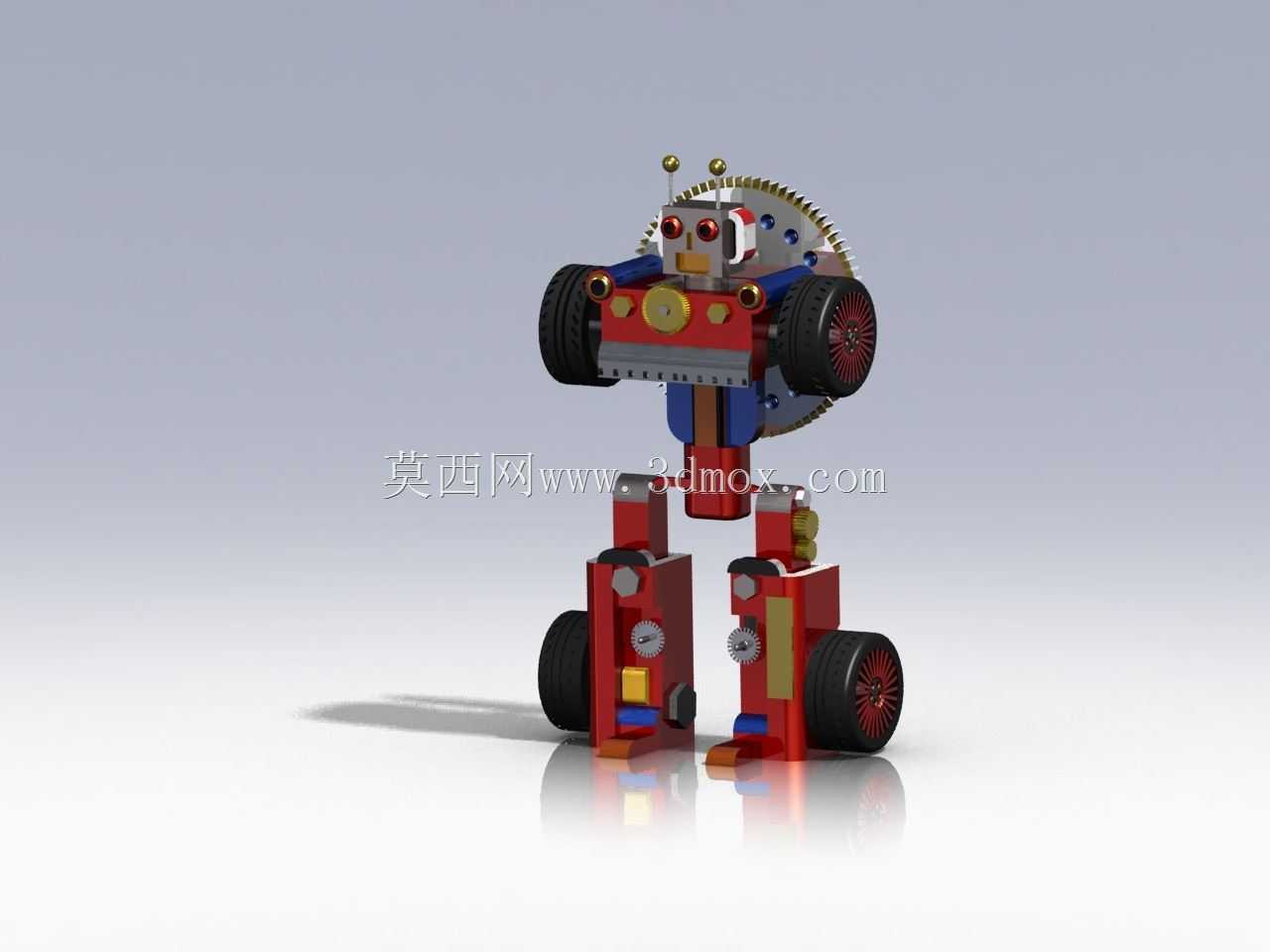

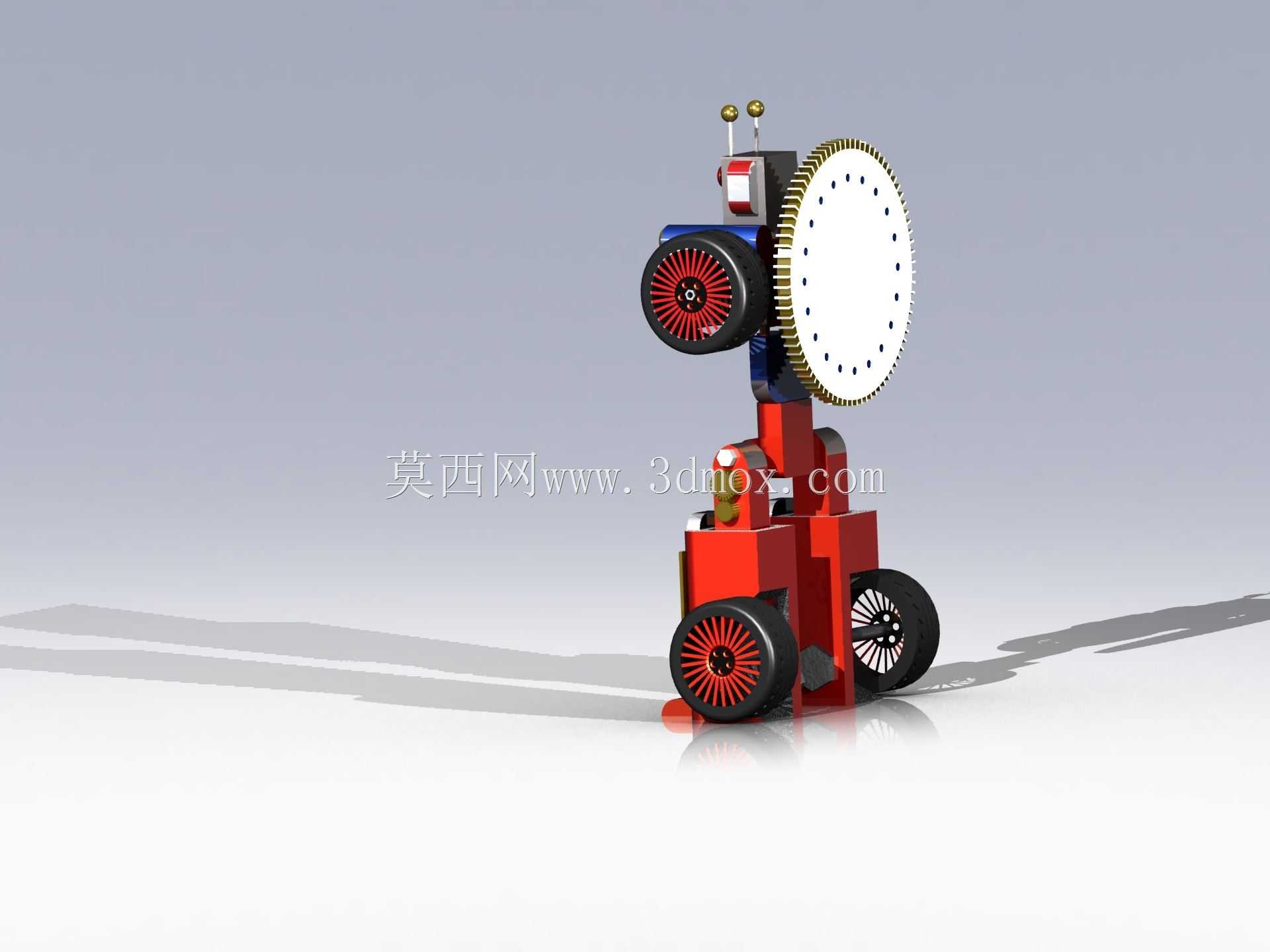

　　这款轮足复合式机器人结构，在设计之初就瞄准了科教演示、创意机械展陈、青少年机械创新实践的应用场景，区别于常规工业机械臂或固定轮式移动平台，它融合了双足直立造型与轮式移动的双重特征，既保留了类人机器人的形态辨识度，又兼顾了轮式结构移动效率高、传动链路简单的优势。从结构布局来看，整机采用上下分层的模块化设计思路，头部区域集成了模拟视觉传感的安装位，预留了标准的孔位用于加装小型传感元件，头部后侧布置大直径传动齿轮，既作为视觉上的背部装饰元素，同时也承担上肢与躯干部分的动力传递衔接作用，齿轮的模数选型经过反复校核，既保证啮合传动的平稳性，也控制了整体重量不会集中在躯干上部，避免直立状态下出现重心过高倾覆的问题。

　　躯干部分作为整机的核心承载基体，采用框架式镂空结构，两侧直接固定橡胶驱动轮，这组轮体既可以作为轮式移动模式下的主行走轮，在直立展示状态下也能充当上肢的配重平衡结构，轮体选用带辐条样式的橡胶轮，摩擦系数适配常见的平整桌面、展陈台面，不需要额外铺设专用行走轨道就能完成基础移动动作。下肢部分采用对称式双段结构，每侧下肢都设置了独立的轮组，与躯干轮组形成四点支撑的稳定布局，在轮式移动模式下，四个轮体同时接触支撑面，配合躯干内部预留的动力安装位，可以实现前进、转向等基础移动动作；在静态展示模式下，下肢的关节位置预留了销轴固定孔，可以调整腿部的开合角度，适配不同的展示姿态，不需要额外的支撑支架就能保持稳定直立。

　　设计过程中重点考量了安装边界的适配性，整机所有外露的连接部位都采用标准紧固件连接，没有特殊定制的异形连接件，所有结构件的壁厚都控制在1.5mm到2mm之间，既满足3D打印或者小型机加工的成型工艺要求，也保证了整体结构的刚性，不会因为日常搬运、演示操作出现结构变形。从功能特性上看，这款结构没有设计复杂的多自由度关节，而是把重点放在结构的易拼装性、传动的直观性上，所有的传动齿轮、连接轴都外露展示，非常适合用于机械原理教学，观察者可以直接看到动力从躯干动力舱传递到各个轮组的完整路径，也能清晰观察到齿轮啮合、轴系配合的实际状态，相比封闭外壳的成品机器人，更适合作为结构设计的参考样例。在尺寸控制上，整机直立状态下的高度控制在200mm以内，

　　横向宽度不超过150mm，占用的展陈空间很小，既可以放在桌面作为创意摆件，也可以作为小型移动机器人的开发基础平台，后续拓展时可以在头部预留的安装位加装红外、视觉传感器，在躯干内部的空腔里布置控制板与电池，不需要对原有主体结构做大规模修改就能完成功能升级。结构设计时特意规避了复杂的曲面造型，大部分结构件都是规则的板件、轴类、标准齿轮，加工门槛很低，不管是采用3D打印制作手板，还是采用亚克力、铝合金板材切割加工，都能快速制作出实物，装配过程不需要专用工装，只用常规的内六角扳手、螺丝刀就能完成整机组装，非常适合机械创新实践课程的拆装训练使用。下肢的轮组安装位置做了偏心设计，在调整腿部姿态时，轮体可以随腿部角度调整接触位置，不管是小幅度的前倾姿态还是直立姿态，都能保证至少三个支撑点接触平面，不会出现侧翻的问题，这种设计也让它可以模拟简单的步态动作，在后续加装舵机等驱动元件后，可以实现轮足切换的移动效果，拓展性远优于单一结构的移动机器人模型。
