螺旋节能型电灯泡结构三维设计

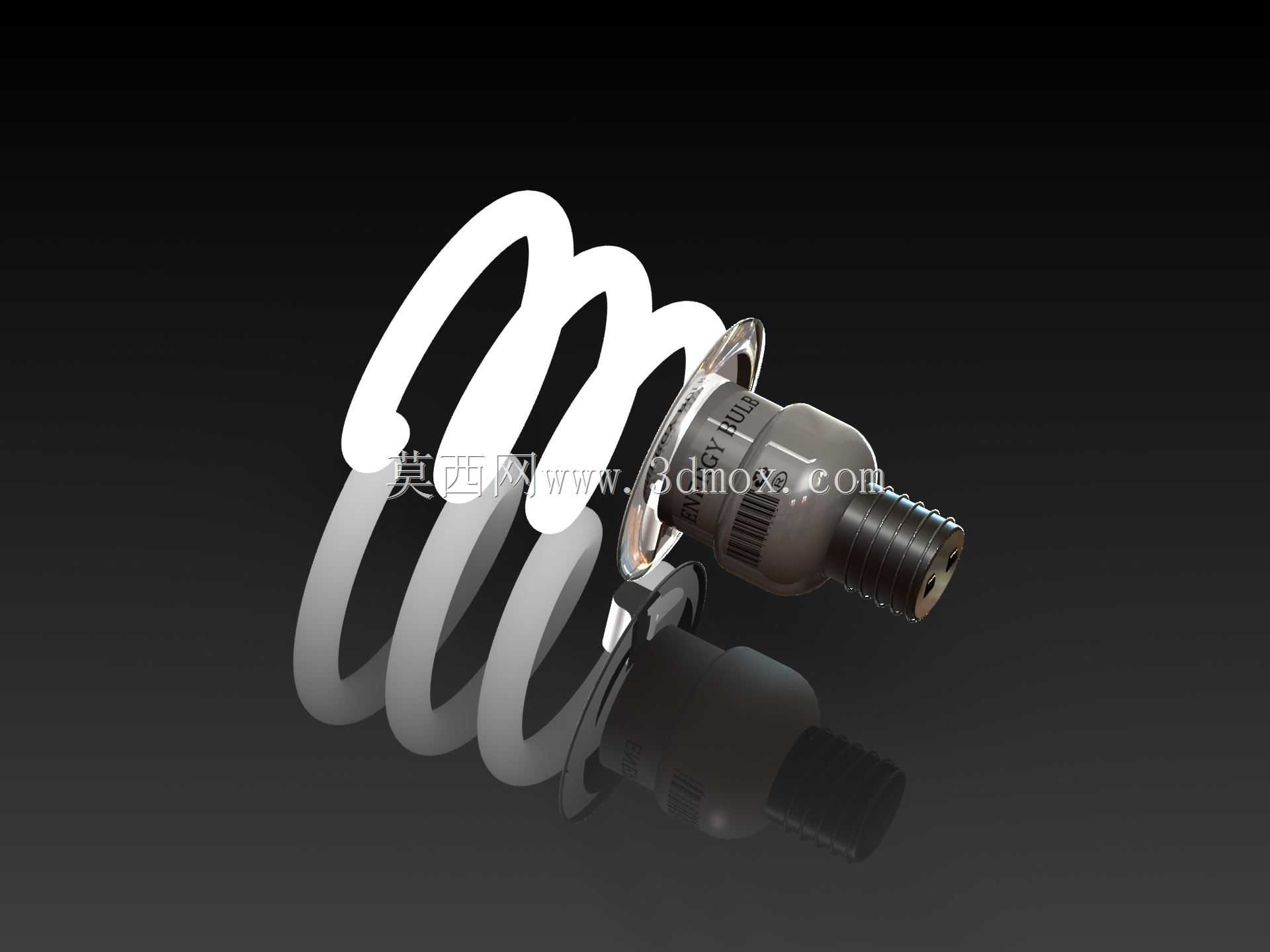

　　这款螺旋结构电灯泡的三维建模，核心围绕民用及商用照明场景的实际装配需求展开，日常应用覆盖家居室内顶灯、壁灯配套，办公区域格栅灯替换，商业门店展柜辅助照明等多个场景，建模过程中优先还原了产品实际使用中的装配适配逻辑，没有做冗余的外观夸张处理。从结构拆分来看，模型完整还原了螺旋荧光发光管体、灯头连接基座、绝缘固定卡扣、尾部螺纹接电端几个核心组成部分，各部件的配合间隙按照实际量产的公差要求做了预留，比如螺旋灯管与基座的嵌合位置，预留了0.2mm的粘接装配间隙，符合实际生产中粘胶固定的工艺要求，不会出现建模装配干涉的问题。设计思路上优先考虑了替换通用性，尾部的螺纹灯头采用了通用的E27规格建模，螺距、牙型角度完全匹配市面通用灯座的安装尺寸，

　　安装边界上，灯头螺纹段长度控制在22mm，拧入标准灯座后外露的基座部分直径38mm，不会出现与窄边灯座外圈干涉的情况，螺旋灯管的最大外轮廓直径控制在55mm，整体高度从灯头尾部触点到灯管顶端为105mm，适配绝大多数常规灯罩的内部容纳空间，不管是球形灯罩、筒灯嵌装孔还是开口式灯座，都能顺利装入，不需要额外调整安装位。功能特性层面，螺旋形态的灯管布局相比传统直列灯管，在相同的整体高度下有效发光管长度提升了40%以上，建模时还原了灯管管壁的均匀壁厚，管壁厚度控制在1.2mm，和实际玻璃灯管的壁厚参数一致，管体的螺旋升角经过反复调整，避免相邻管段间距过小导致的光线遮挡问题，相邻螺旋管的中心间距保持在8mm，既保证了结构紧凑，

　　又不会让管体之间互相挡光，影响实际照明的出光均匀度。灯头部分的建模还原了金属导电外壳与内部绝缘瓷座的分层结构，金属外壳的厚度为0.3mm，边缘做了卷边处理，和实际产品的防割手工艺一致，尾部的中心接电触点突出基座平面1.5mm，保证和灯座内部触点的可靠接触，不会出现接触不良的导通问题。绝缘基座部分采用了耐高温PBT材质的外观质感还原，表面的防滑滚花细节也做了呈现，方便实际安装时徒手拧动发力，滚花的齿距为1mm，符合手动操作的摩擦力需求，不会出现拧动打滑的情况。在建模的装配逻辑上，各部件的配合关系完全按照实际产品的装配顺序设置，螺旋灯管的引脚插入基座内部的固定槽，通过卡扣结构预固定后再做粘胶处理，

　　灯头金属外壳与绝缘基座通过卷边压合的方式连接，压合位置的重叠量为1.5mm，保证连接强度足够，不会出现灯头与基座脱落的情况。考虑到照明产品的散热需求，基座部分预留了两个微小的通气缝隙，缝隙宽度0.5mm，平衡灯体内部与外部的气压差，同时避免蚊虫灰尘大量进入灯体内部，这个细节在建模时也做了还原，没有做成完全密封的理想化结构。从实际选型参考的角度，这个三维模型可以直接用于照明产品的结构验证，也可以作为灯具配套设计时的配件占位模型使用，安装尺寸的精准度可以满足装配干涉检查的需求，不需要再额外调整尺寸参数，各部件的拆分结构也可以直接用于爆炸图制作、装配工艺演示等场景，螺旋管的曲面过渡做了连续性处理，没有出现曲面棱角、折痕等不符合实际加工工艺的问题，管体的弯曲半径统一为12mm，符合玻璃灯管热弯加工的最小半径要求，不会出现实际生产中弯管断裂的工艺问题。
