自主创新变速箱排挡齿轮轴结构设计

　　这款排挡齿轮轴组件，主要应用在手动机械式变速箱的换挡传动环节，是变速箱内部实现动力切换、扭矩传递的核心执行部件。从实际装车场景来看，这类组件需要匹配变速箱壳体的安装腔位，轴段的各阶梯直径、轴向定位尺寸都严格对应箱体内轴承位、同步器安装位、换挡啮合套的配合公差，安装时需要保证轴端的同轴度误差控制在0.02mm以内，避免高速运转时出现齿轮偏磨、换挡卡滞的问题。

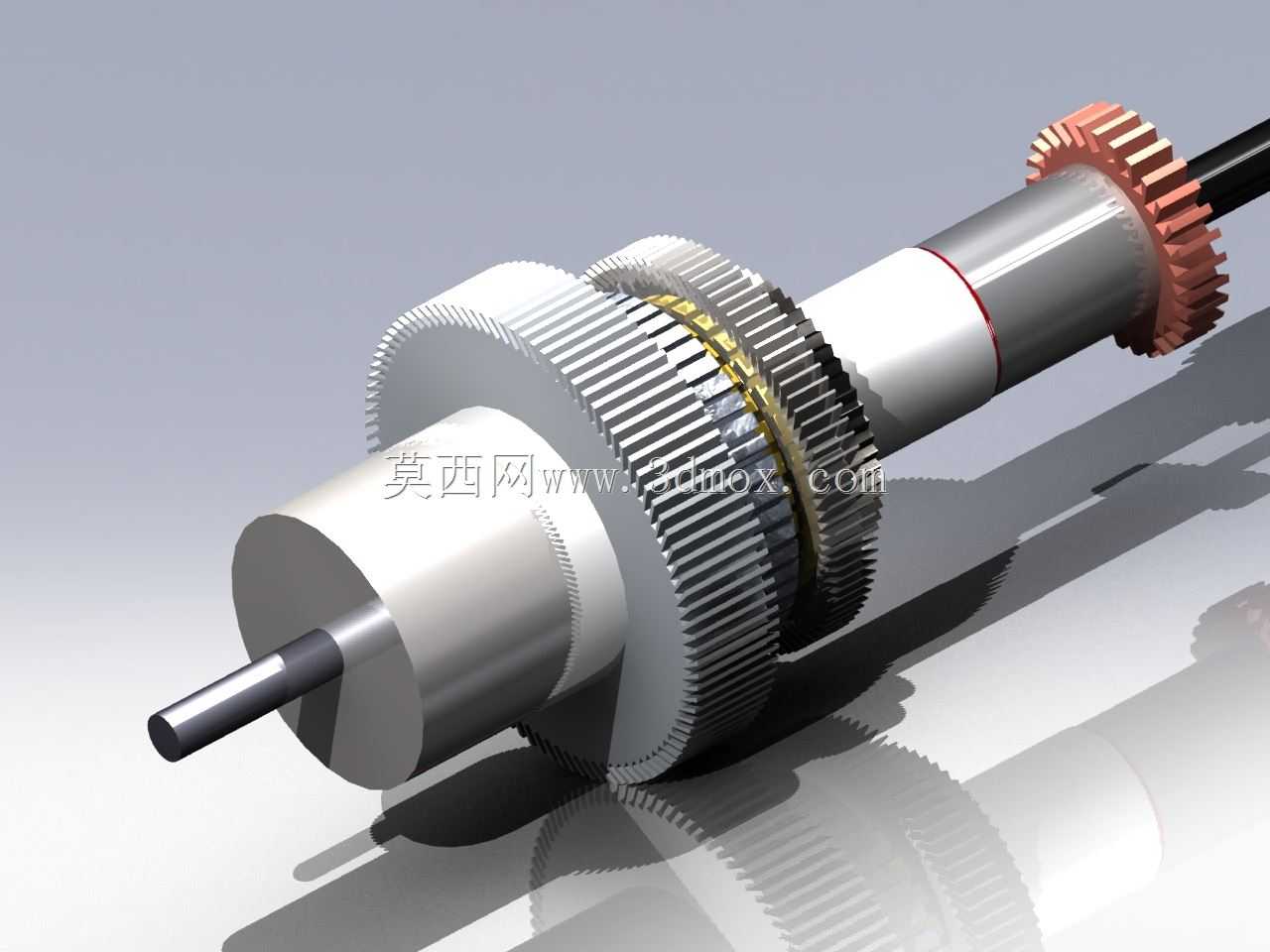

　　从功能特性上看，轴上集成了多组不同模数、不同齿数的传动齿轮，分别对应不同挡位的传动比匹配，其中带铜质同步齿环的啮合位，是实现换挡时转速同步、减少打齿冲击的关键结构，轴身的红色环带位置是润滑脂储留密封位，运转时可以持续给配合面提供润滑，降低滑动摩擦损耗。端部的小直径轴伸是输入连接端，用来和离合器从动盘的输出花键配合，另一端的细轴段则是定位支撑端，装配在变速箱端盖的轴承座内，整个轴系的径向跳动量直接决定了变速箱运转的平顺性与NVH表现。

　　设计思路上，这款结构没有沿用传统变速箱齿轮轴的分体式装配方案，而是将常啮合齿轮与轴身做了集成式设计，减少了花键连接带来的传动间隙，同时在换挡齿轮的齿端做了倒锥修形，避免脱挡故障的发生。齿轮的齿向修缘量经过匹配计算，在满负荷扭矩传递时，齿面接触应力分布更均匀，不会出现局部应力集中导致的齿面点蚀问题。轴身的退刀槽、卡簧槽位置都做了圆角过渡处理，降低应力集中系数，提升组件的疲劳寿命，应对频繁换挡带来的冲击载荷。

　　在安装边界层面，整个组件的最大外圆是大直径常啮合齿轮的齿顶圆，装配时需要从变速箱的侧腔窗口沿轴向推入，安装过程中要保证各齿轮与箱体内对应啮合齿轮的侧隙在0.1-0.25mm之间，轴向定位卡簧要完全卡入轴身的卡槽内，避免轴系轴向窜动。轴上的铜质同步环与啮合齿套的配合间隙需要控制在合理范围，间隙过大会导致换挡同步时间变长，间隙过小则会出现同步环烧蚀的问题。实际台架测试中，这类结构在额定输入扭矩下，连续换挡循环寿命可以满足整车三十万公里的使用要求，齿轮的接触疲劳强度、轴的扭转刚度都经过了仿真校核，能够覆盖家用乘用车、轻型商用车手动变速箱的使用工况。

　　从传动逻辑来看，当驾驶员操作排挡杆时，换挡拨叉会推动轴上的啮合套沿轴向滑动，与对应挡位的齿轮结合齿啮合，将动力通过该组齿轮传递到输出轴，实现不同传动比的动力输出，轴上的不同齿轮组分别对应不同的车速区间，低速挡齿轮模数大、齿数少，能提供更大的输出扭矩，满足起步、爬坡的动力需求，高速挡齿轮模数小、齿数多，传动比更接近1，保证高速巡航时的发动机转速处于经济区间，降低燃油消耗。整个轴系的润滑依靠变速箱内的飞溅润滑，齿轮转动时带起的齿轮油会进入轴与轴承、齿轮与同步环的配合间隙，形成油膜减少磨损，轴身的油槽设计可以引导润滑油进入配合面，避免干摩擦导致的部件早期失效。
