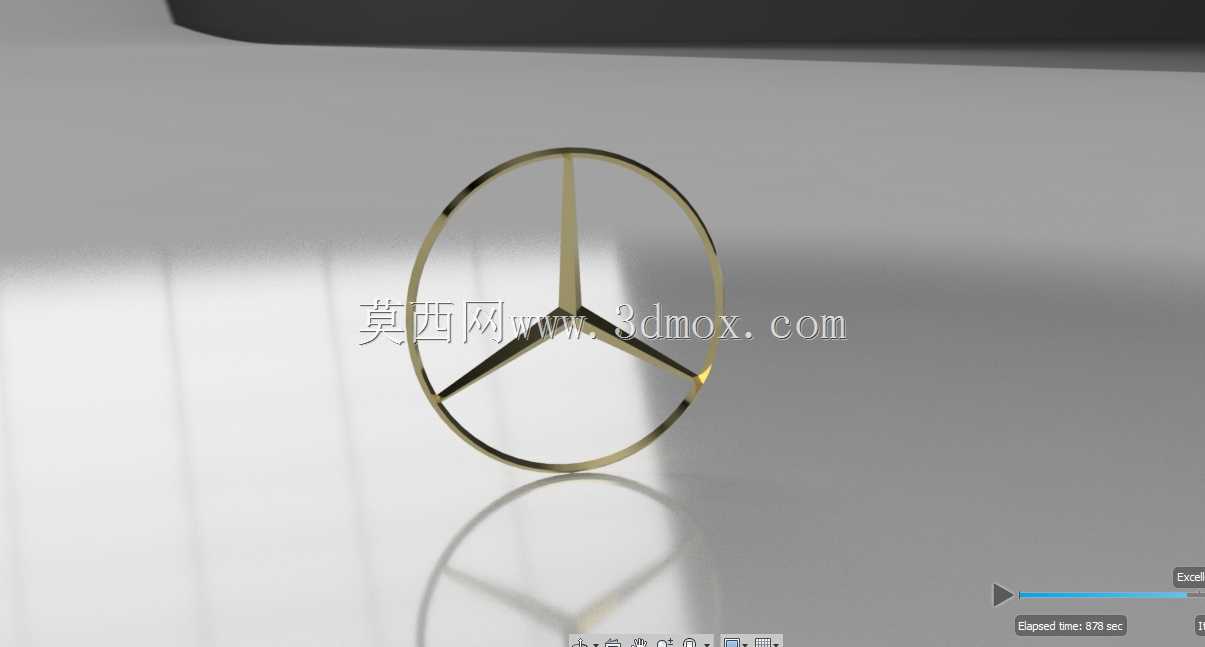

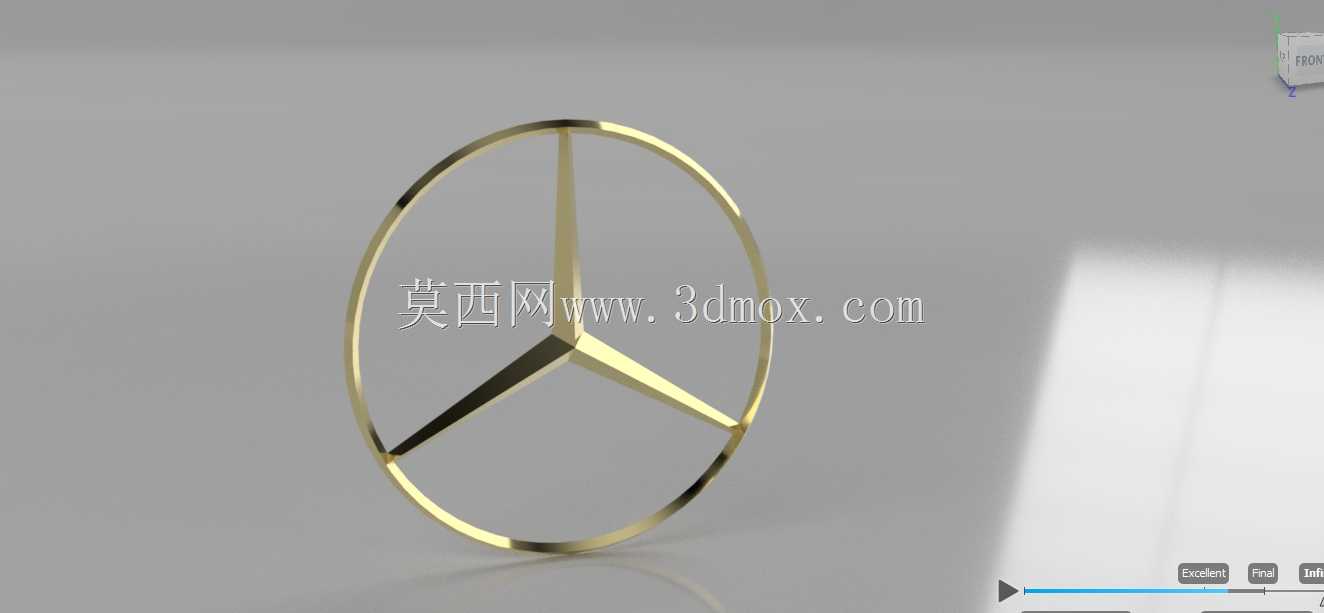

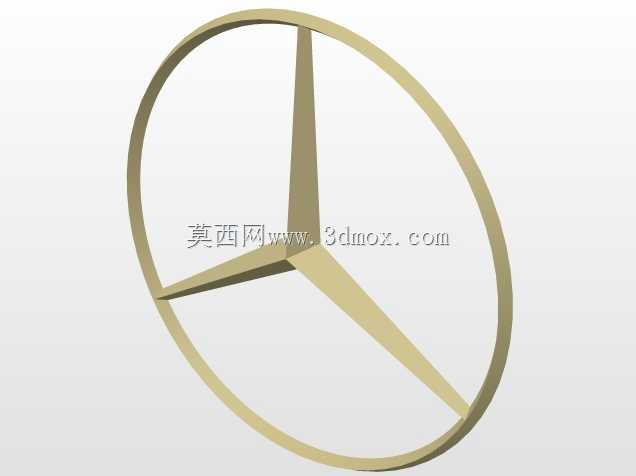

奔驰三叉星徽车标立体结构设计

　　作为汽车品牌视觉识别系统的核心外露部件，这款三叉星徽标识的结构设计需要兼顾外观辨识度、安装适配性与长期使用的可靠性，在整车外饰件体系中承担着品牌视觉传递的核心作用。日常使用场景中，该标识多安装于车辆前进气格栅中央、尾门钣金预留位或者引擎盖前端立标基座上，不同安装位置的结构细节存在细微差异，需要匹配对应位置的安装边界做结构适配。从功能特性来看，该标识首先需要满足远距离视觉识别要求，环形外框与内部三叉星臂的比例经过反复调校，在不同光照角度下都能呈现清晰的品牌轮廓，金属质感的表面处理可以适配不同配色的车身外饰，无论是亮面车漆还是哑光漆面都能形成协调的视觉搭配。设计过程中首先确定了三叉星的对称结构基准，三个星臂沿环形中心呈120度均匀分布，

　　每个星臂的截面从中心交汇点向外环衔接处做渐变收窄处理，既保证了结构本身的强度，也避免了星臂过粗带来的笨重视觉感。环形外框的截面采用圆弧过渡设计，没有尖锐棱角，既符合外饰件的行人保护要求，也能在日常洗车、擦拭过程中减少剐蹭风险。安装边界方面，标识背部预留的卡扣定位结构需要匹配车身钣金的预装孔位，不同车型的安装孔距存在细微差异，建模过程中对背部安装柱的位置、高度做了参数化处理，可以根据不同车型的安装需求快速调整尺寸，无需重新重构整体曲面。考虑到车辆长期在户外使用的场景，标识的结构设计预留了表面处理层的厚度空间，无论是电镀、真空镀膜还是金属质感喷漆工艺，都不会因为镀层厚度导致整体尺寸超出安装公差，

　　也不会出现星臂与外框衔接处积漆导致轮廓模糊的问题。在结构强度校核上，星臂与中心交汇点、星臂与外环衔接的位置做了隐性的加强筋处理，加强筋完全隐藏在标识背部，不会破坏正面的视觉完整性，能够承受车辆高速行驶时的气流冲击，也能抵御日常使用中的轻微外力触碰，不会出现星臂弯折、外环变形的问题。针对立标版本的使用需求，标识底部的安装基座做了防松结构设计，与引擎盖的连接位置预留了缓冲垫的安装空间，既可以减少车辆行驶过程中震动带来的标识异响，也能在受到较大外力冲击时实现溃缩，降低对行人的碰撞伤害。建模过程中对曲面的连续性做了严格控制，所有可见曲面都达到G2连续标准，表面没有明显的折痕与曲面断层，在光线照射下可以形成均匀的反射效果，

　　还原金属标识的精致质感。标识的整体厚度根据安装位置不同做了区分，格栅安装版本厚度较薄，贴合格栅表面不会产生突兀的突出感，尾门安装版本厚度略厚，在侧面视角下也能呈现足够的立体层次，立标版本的整体高度根据车型定位做了对应调整，在保证视觉效果的同时不会遮挡驾驶员的前方视线。细节处理上，星臂的边缘做了极小的圆角处理，既不会破坏星臂的锐利视觉感，也能避免电镀过程中出现边缘积瘤、毛刺的工艺问题，外环的正反面弧度保持一致，从任意角度观察都能呈现均匀的环形轮廓，不会出现正面看是正圆、侧面看椭圆变形的视觉问题。背部的安装结构与标识主体采用一体化设计，减少了后续装配的拼接缝隙，避免长期使用后缝隙进水、积灰导致的标识锈蚀问题，安装卡扣的位置做了导向斜面设计，装配时可以快速对准车身孔位，提升生产线的装配效率。
