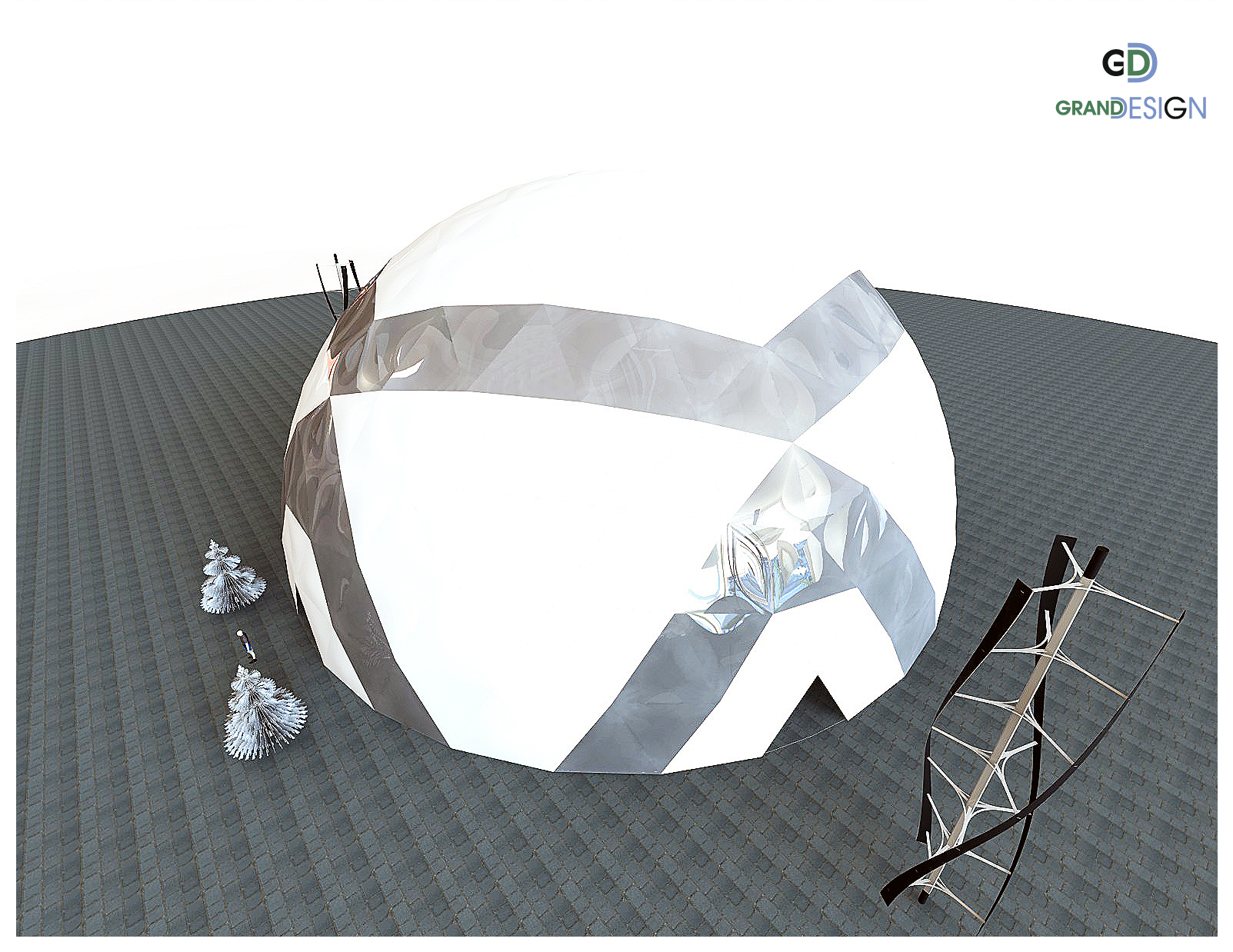

测地线穹顶建筑施工结构三维设计

　　在大跨度无柱空间的施工场景中，测地线穹顶的结构设计一直是兼顾受力效率与空间利用率的优选方案，这类结构最早被应用于天文观测台、临时展馆、大跨度仓储篷房的建设中，近些年也逐步拓展到户外营地、应急救灾安置建筑、农业温室大棚的施工领域。不同于传统桁架式穹顶需要大量现场焊接、杆件规格繁杂的问题，测地线穹顶通过球面三角剖分的逻辑，将整体曲面拆解为大量规格趋近统一的杆件与节点，能够大幅降低预制构件的生产难度，同时提升现场装配的效率。

　　从实际使用的角度看，这类穹顶结构的风阻系数远低于常规坡屋面与平屋面建筑，在沿海高风压区域、高海拔强风区域的施工项目中，能够有效降低屋面受风荷载破坏的概率；同时球面形态的结构让屋面排水、排雪的路径更短，不会出现传统屋面局部积水积雪导致的荷载集中问题。在内部空间利用上，测地线穹顶没有传统大跨度建筑所需的中间支撑柱，内部净空可以实现完全无遮挡，不管是作为展览空间布置展陈设施，还是作为仓储空间堆放物料、作为温室布置种植架，都不会出现结构构件遮挡作业动线的问题。

　　在结构设计的逻辑上，整个穹顶的杆件排布遵循测地线的几何原理，也就是球面上两点之间的最短路径，这样的排布方式让每一根杆件承受的轴力更加均匀，不会出现传统桁架结构中局部杆件应力集中、需要额外加大截面的问题。设计过程中需要先确定穹顶的球面曲率半径，根据项目所需的覆盖跨度、矢高要求，确定球面的截取比例，之后通过二十面体细分的方式对球面进行三角网格划分，细分层级直接决定了穹顶的曲面顺滑度与构件数量：细分层级越低，构件数量越少、单根杆件长度越长，适合小跨度快速装配的临时建筑；细分层级越高，曲面越接近理想球面，杆件长度更短、单根构件重量更轻，适合大跨度永久建筑的施工。

　　节点设计是这类穹顶结构的核心部分，常规施工中多采用螺栓球节点或者冲压连接件节点，每个节点需要同时连接5到6根不同角度的杆件，设计时需要精准计算每根杆件与节点的连接角度，避免现场装配时出现杆件无法对位、需要强行校正的问题。在安装边界的处理上，穹顶底部的圈梁需要承受整个结构传递下来的竖向荷载与水平推力，设计时需要根据整体结构的受力计算结果，确定圈梁的截面尺寸与锚固方式，如果是装配式的临时穹顶，底部可以采用预制配重块作为锚固基础，不需要做永久混凝土地基，能够大幅缩短施工周期，也方便后期的拆卸转场。

　　从构件的尺寸匹配角度看，常规小跨度营地用穹顶的单根杆件长度多控制在1.2米到1.8米之间，单根构件重量不超过15公斤，现场装配时不需要大型吊装设备，2到3名工人通过脚手架或者高空作业平台就可以完成拼装；大跨度的永久性穹顶单根杆件长度会控制在3米以内，方便运输环节的装车，避免超长构件带来的运输限制。在屋面围护结构的匹配上，三角网格的每个单元可以适配三角形的预制围护板材，不管是采用阳光板、彩钢板还是膜材，都可以提前根据网格尺寸预制好围护构件，现场直接固定在杆件框架上即可，不需要现场裁切，能够大幅减少施工环节的建筑垃圾与材料损耗。

　　实际施工过程中，这类结构的装配顺序通常从底部圈梁开始，先拼装最底层的一圈杆件与节点，形成稳定的底部环带之后，再逐层向上拼装，每拼装完一圈都要校核整体的圆度与竖向标高，避免误差累积导致顶部收口节点无法对位。不同于传统建筑施工需要多工种交叉作业，测地线穹顶的装配只需要普通安装工人按照编号对位杆件、拧紧紧固件即可，对工人的技能要求更低，整体施工周期比同跨度的传统钢结构建筑缩短60%以上。在后期维护上，由于所有杆件都是标准化构件，如果出现局部杆件锈蚀或者外力破坏的情况，只需要更换对应编号的杆件即可，不需要对整体结构进行大规模改造，维护成本远低于传统大跨度结构。
