壁挂式肋木架健身训练器材结构设计

该款壁挂式肋木训练架主要面向室内健身场馆、社区康复中心、家庭健身区以及专业运动训练室场景使用，可满足不同人群的躯干拉伸、核心力量训练、肢体协调性练习、术后康复动作训练等多元需求，相较于落地式训练器材，其壁挂安装的形式能够大幅节省地面占用空间，适配层高2.2米至3米的常规室内墙面安装场景。

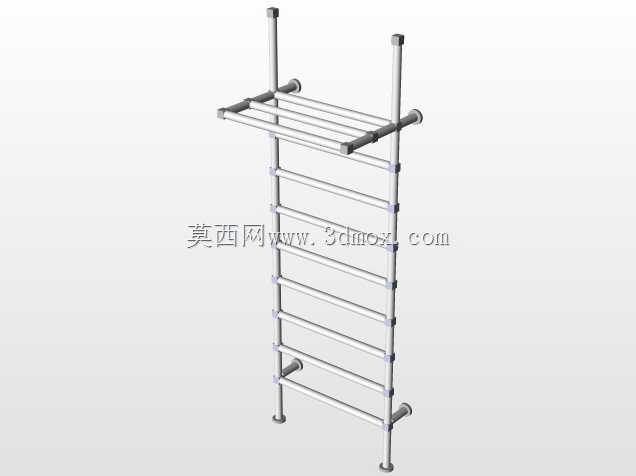

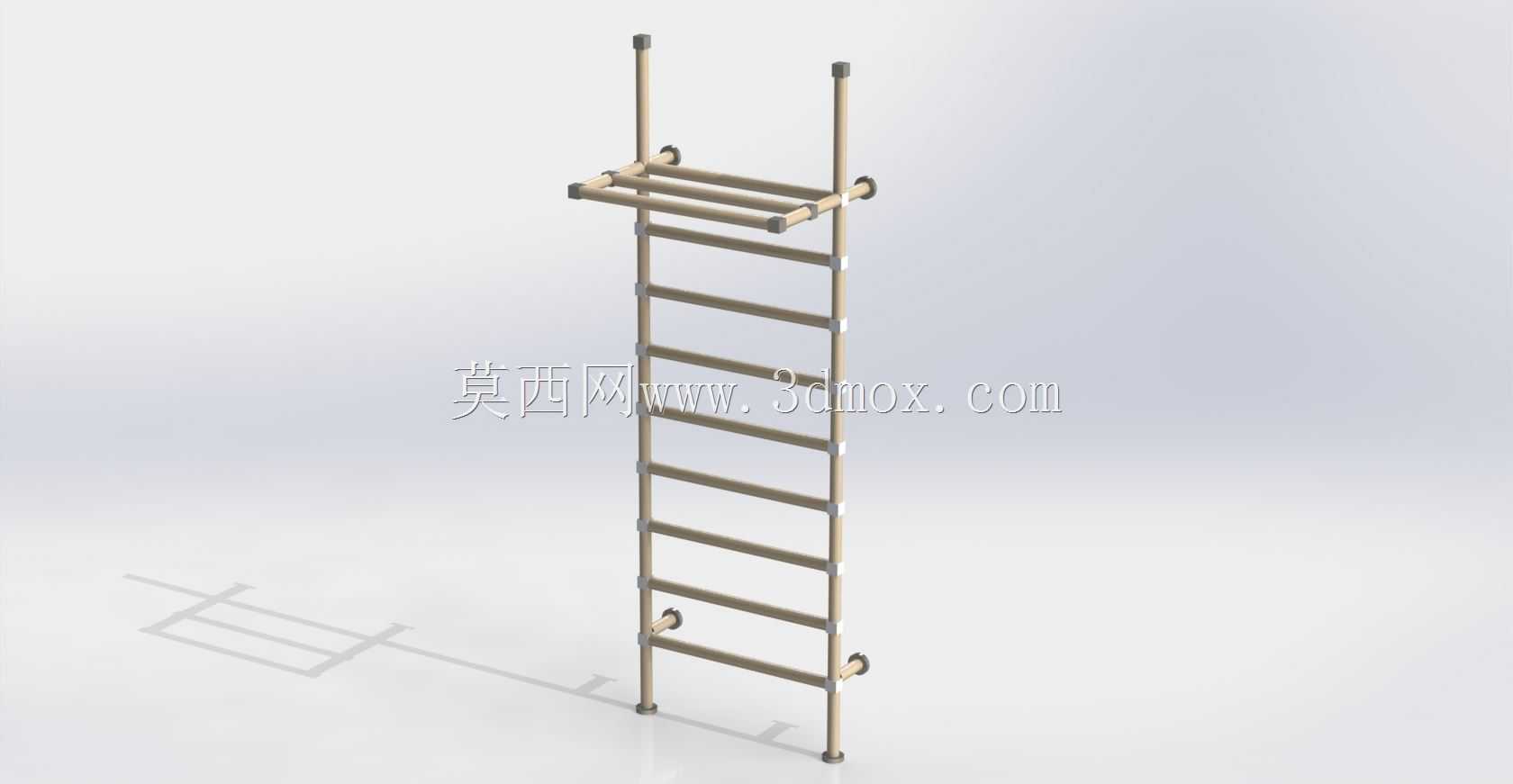

从结构设计逻辑来看，整体采用双竖向主支撑杆搭配多根等距横向踏杆的框架式结构，主支撑杆选用高强度金属圆管作为基材，表面做防滑耐磨的哑光喷塑处理，既能够保证长期使用过程中的结构强度，避免承重变形，也能减少肢体接触时的冷硬触感，提升使用舒适度。两根主支撑杆的上下端均设置有墙面固定支座，上端支座通过膨胀螺栓与建筑墙体的承重结构连接，下端支座同样做墙面固定，形成上下四点的稳定支撑结构，可承受不低于150kg的动态使用载荷，满足成人日常攀爬、悬挂、压腿等各类动作的承重需求。

横向踏杆采用等间距排布设计，相邻踏杆的中心间距控制在28cm至32cm区间，符合人体工程学的步距适配要求，踏杆表面做滚花防滑处理，避免训练过程中脚部打滑造成运动损伤。主支撑杆上部额外设置有一组外伸的横向置物杆，可在训练过程中临时放置毛巾、小型健身配件等物品，也可作为弹力带、悬挂训练带的挂点使用，拓展器材的功能适配性。

在安装边界设计上，整体结构的宽度控制在70cm至80cm区间，竖向总高度根据安装场景可做模块化适配，常规款总高度为2.2米，安装时要求固定点所在墙体为实心承重墙或者混凝土剪力墙，禁止在轻质空心砖墙体、石膏板隔墙上直接安装，若需在非承重墙面安装需提前做墙面加固处理。器材安装完成后，横向踏杆与墙面的净距保持在15cm左右，既能够保证训练时肢体活动有足够的空间，避免磕碰墙面，也不会因为间距过大造成器材受力时的结构晃动。

从功能拓展角度来看，该结构可适配多种附加训练配件，比如在踏杆上加装仰卧板配件即可实现仰卧起坐、腹肌训练功能，在顶部挂点加装吊环、拉力绳即可实现上肢力量训练，在康复场景中还可搭配固定绑带辅助患者进行站立平衡、肢体活动度训练。结构设计过程中对所有杆件的连接位置做了圆弧过渡处理，不存在尖锐棱角，所有连接螺栓均采用内六角沉头设计，安装完成后螺栓头不突出于杆件表面，避免训练过程中剐蹭衣物或者皮肤。

在结构受力校核层面，设计阶段对主支撑杆做了多工况受力仿真，模拟人体悬挂、攀爬、侧向蹬踏等不同使用场景下的杆件形变，将最大形变量控制在1mm以内，保证长期使用过程中结构不会出现永久性变形。横向踏杆与主支撑杆的连接采用胀接加焊接的双重固定工艺，避免长期踩踏过程中踏杆出现转动或者松脱问题，所有焊接位置均做打磨抛光处理，焊道平整无虚焊、焊瘤等缺陷，表面喷塑层均匀覆盖，提升结构的防锈耐腐蚀能力，适配室内潮湿环境比如游泳馆附属健身区的使用需求。

相较于传统的落地式肋木架，该壁挂式结构无需做地面固定，不会破坏地面铺装层，安装拆卸更加便捷，后期维护过程中仅需定期检查固定螺栓的紧固状态即可，维护成本极低。整体结构的模块化设计也支持根据用户的实际层高需求调整竖向主支撑杆的长度以及横向踏杆的数量，适配不同安装空间的个性化需求，比如在儿童训练场景中可适当降低踏杆间距，提升儿童使用的安全性与适配性。
