小型民用直升机整机结构三维设计

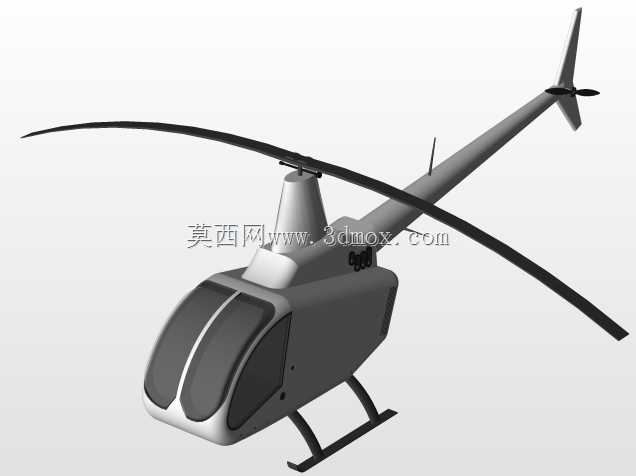

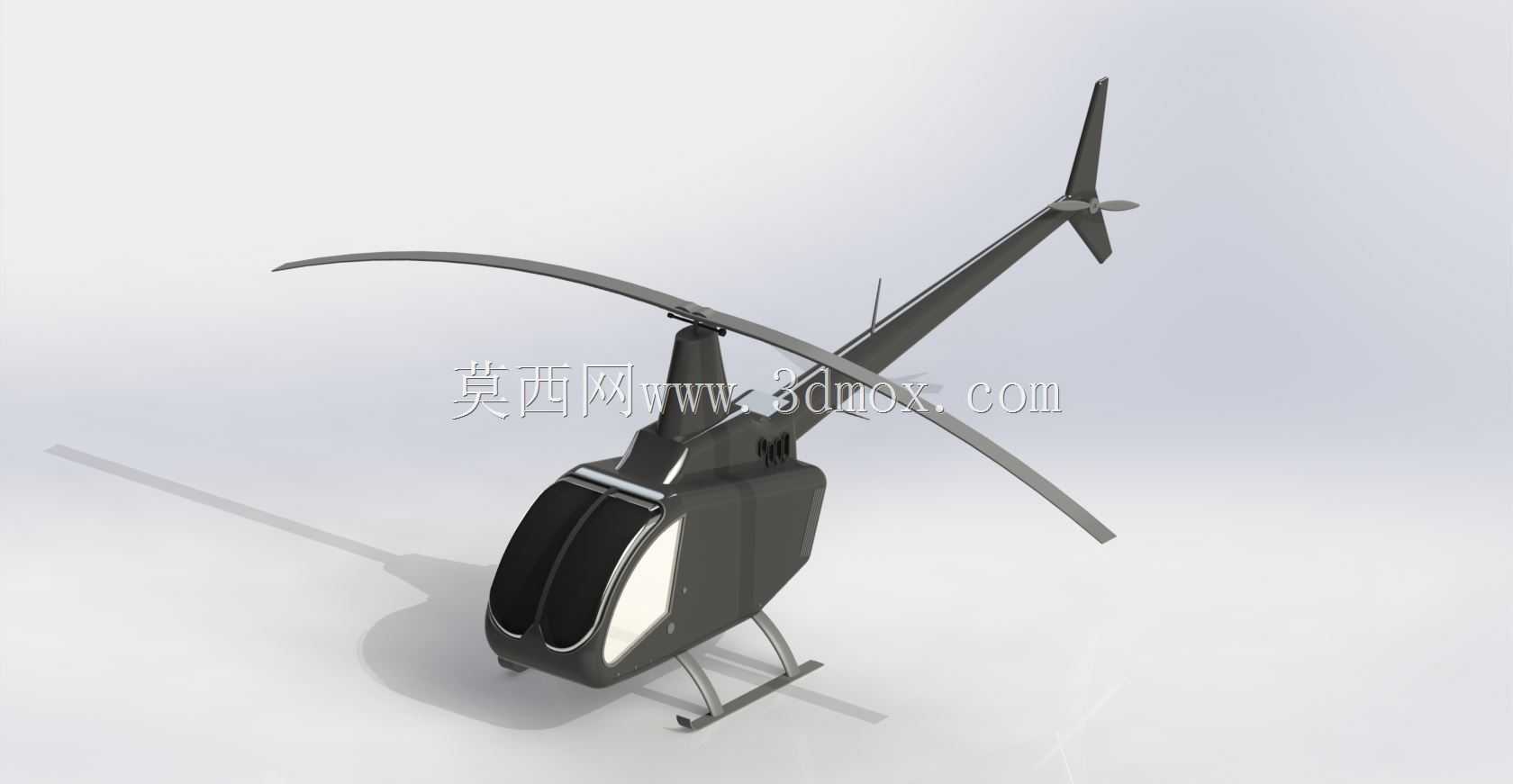

　　本次呈现的轻型直升机三维结构，面向通用航空作业场景搭建，覆盖农林植保、低空巡检、短途通勤、航空测绘等多类实际作业需求，整体设计围绕低空低速飞行的工况特性展开，在结构布局上优先兼顾作业视野、载荷适配与维护便捷性。从整体布局来看，该机型采用单主旋翼加尾桨的常规构型，主旋翼采用两片式柔性桨叶设计，桨叶翼型适配低空亚音速飞行工况，在悬停作业时可提供稳定升力输出，前飞状态下能有效降低桨尖涡流带来的功率损耗；尾梁采用轻量化悬臂结构，尾桨布置于尾梁末端右侧，通过抵消主旋翼旋转产生的反扭矩，实现航向的稳定控制，尾梁上部设置的水平安定面可在前飞过程中提供纵向稳定性，降低飞行员操纵负荷。机身主体采用流线型封闭式座舱设计，座舱前部配置大弧度曲面风挡，两侧设置凸起式透明舷窗，可为正副驾驶提供接近180度的前向及下向视野，完全匹配农林植保作业时观察下方作物、电力巡检时观测线路缺陷的实际需求；座舱下部采用滑橇式起落架结构，相比轮式起落架省去了复杂的液压收放与刹车机构，结构重量降低近40%，同时可在草地、土坡、铺装路面等多种复杂地形完成起降，无需专用跑道配套，适配野外分散作业的起降条件。结构设计阶段，针对不同部位的受力特性做了差异化的材料与结构规划：主旋翼桨毂采用铰接式结构，设置挥舞铰与摆振铰，可消化桨叶在不同方位角下因升力不均产生的交变载荷，避免旋翼系统出现共振疲劳；机身主体框架采用铝合金薄壁铆接结构，在蒙皮内侧布置纵向桁条与横向隔框，隔框位置对应起落架安装点、发动机安装座、

　　旋翼主轴基座等核心承力部位做局部加厚加强，在保证结构强度的前提下尽可能压缩整机空重；滑橇式起落架采用高强度弹簧钢管弯制而成，两个平行滑橇通过横向支撑臂与机身隔框连接，着陆时可通过自身弹性变形吸收冲击能量，无需额外配置减震器，结构可靠性更高，日常维护仅需检查管材焊缝与连接螺栓的疲劳状态即可。从安装边界与尺寸适配角度来看，该机型旋翼直径控制在8米级，尾梁长度约为机身长度的1.2倍，整机全长（含旋翼转动状态）不超过9米，机身最大宽度1.2米，全高（含尾桨）2.8米，对起降场地的尺寸要求仅需10米见方的平整区域即可满足；座舱内部预留了两席位乘坐空间，座椅后方设置0.3立方米的载荷舱，可搭载植保药箱、巡检摄像设备、测绘仪器等作业载荷，

　　最大起飞重量控制在600公斤级，作业载荷上限可达200公斤，适配多数轻型通航作业的载荷需求。动力系统布置于座舱后部、旋翼主轴下方的机身舱段内，通过传动轴分别连接主旋翼减速器与尾桨传动杆，传动路径短、传动损耗低，发动机舱两侧设置通风散热口，可在飞行过程中利用冲压空气完成动力系统的冷却，无需额外配置大功率散热风扇；燃油箱布置于机身重心位置附近，燃油消耗过程中不会引起整机重心的大幅偏移，降低飞行过程中的配平操纵难度。操纵系统采用传统的机械连杆操纵结构，总距杆、周期变距杆、脚蹬分别通过钢索与连杆连接至旋翼桨毂的变距机构与尾桨变距机构，结构简单可靠，故障排查难度低，适合小型通航运营单位的日常维护能力；机身表面的蒙皮接缝做了流线化处理，

　　外露的天线、航行灯等部件均采用嵌入式或低阻外形设计，尽可能降低前飞过程中的寄生阻力，提升巡航阶段的燃油经济性。针对作业场景的特殊需求，机身腹部预留了通用设备安装接口，可通过快拆结构挂载植保喷雾系统、光电吊舱、测绘相机等不同作业模块，接口处预留了电源与信号传输通路，无需对机身主体结构做改装即可快速切换作业功能；座舱风挡采用防紫外线复合亚克力材料，兼顾抗冲击性能与透光率，长时间低空作业时可降低飞行员的视觉疲劳，风挡下部设置的雨刮器安装位可适配雨天作业需求。在结构细节处理上，主旋翼桨叶前缘设置了不锈钢防磨包边，可抵御低空飞行时沙尘、雨滴对桨叶前缘的冲蚀，延长桨叶的使用寿命；尾桨采用两片式刚性桨叶，转动平面与垂直面呈15度夹角，在提供航向操纵力矩的同时可产生少量升力分量，辅助提升尾梁的升力效率；机身尾部设置的尾撑可在地面大坡度倾斜时避免尾桨触地，降低地面操作过程中的设备损坏风险。
