西门子NX平台Mania系列机械结构零件套件

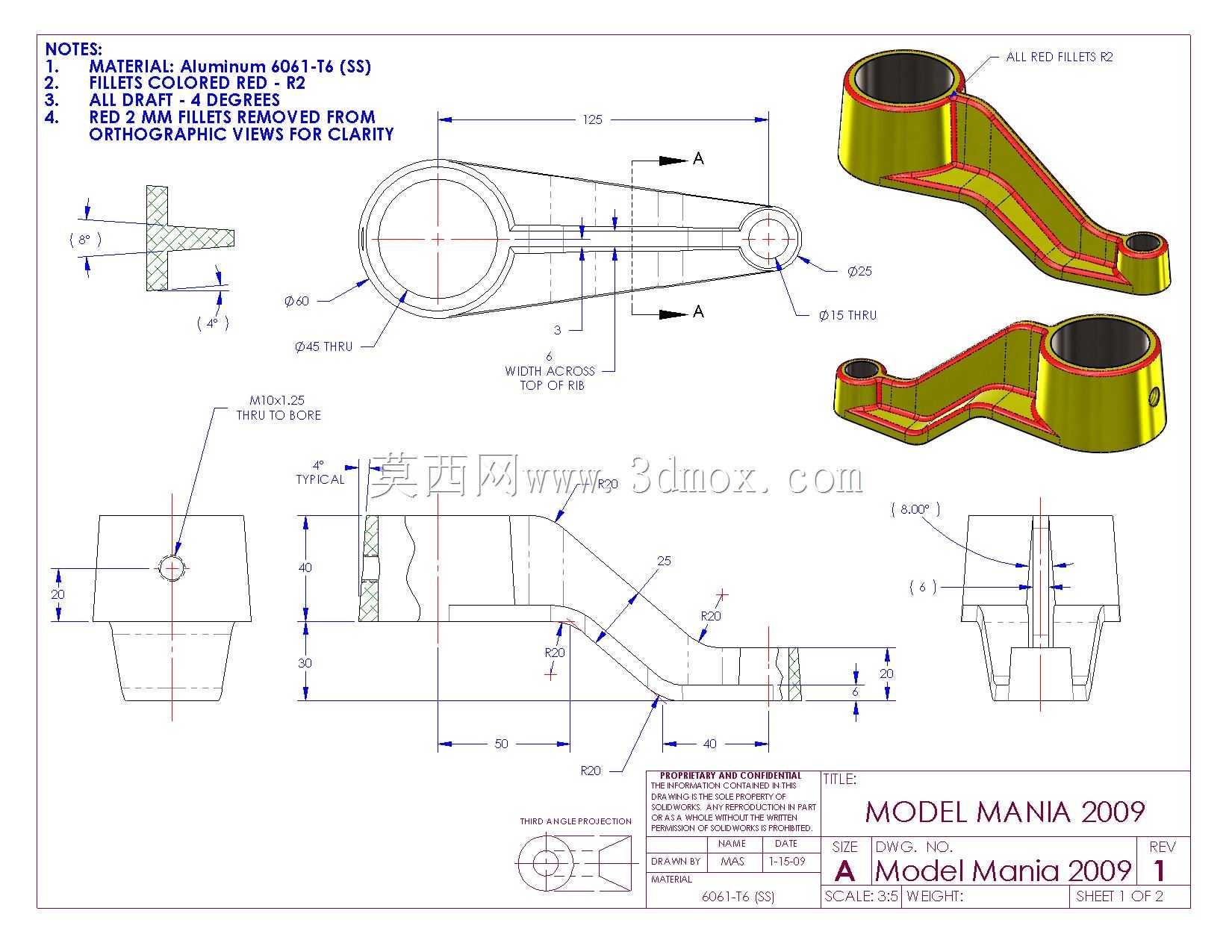

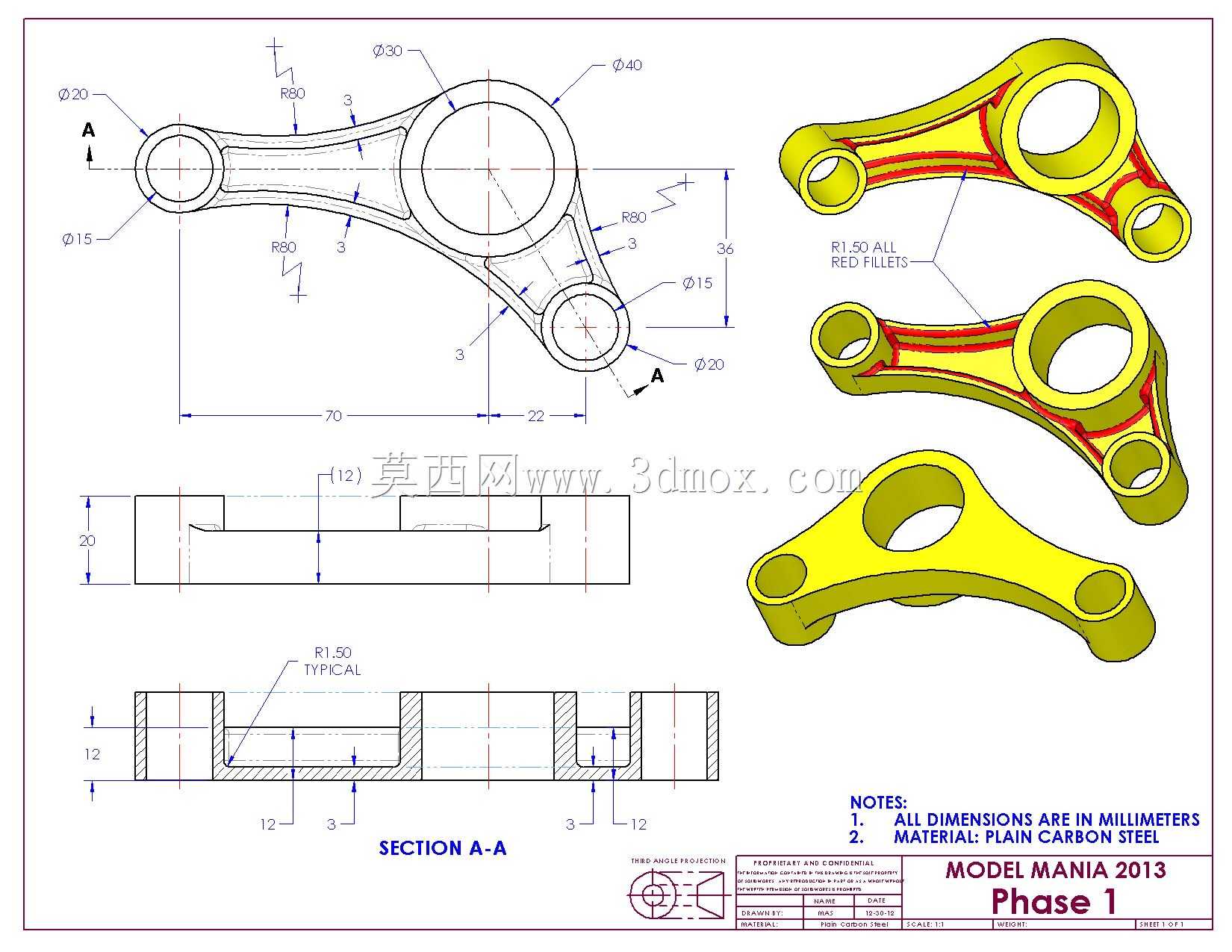

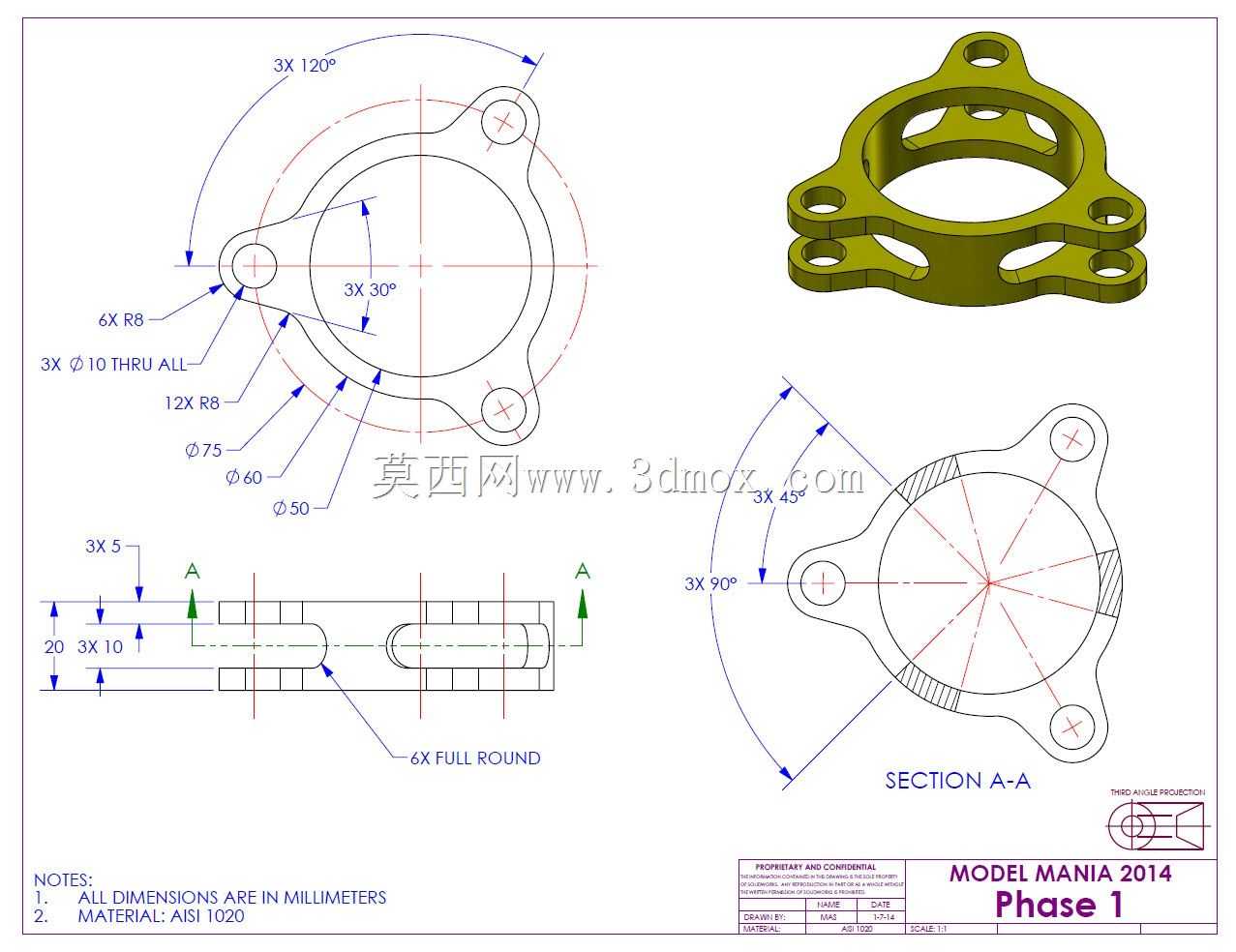

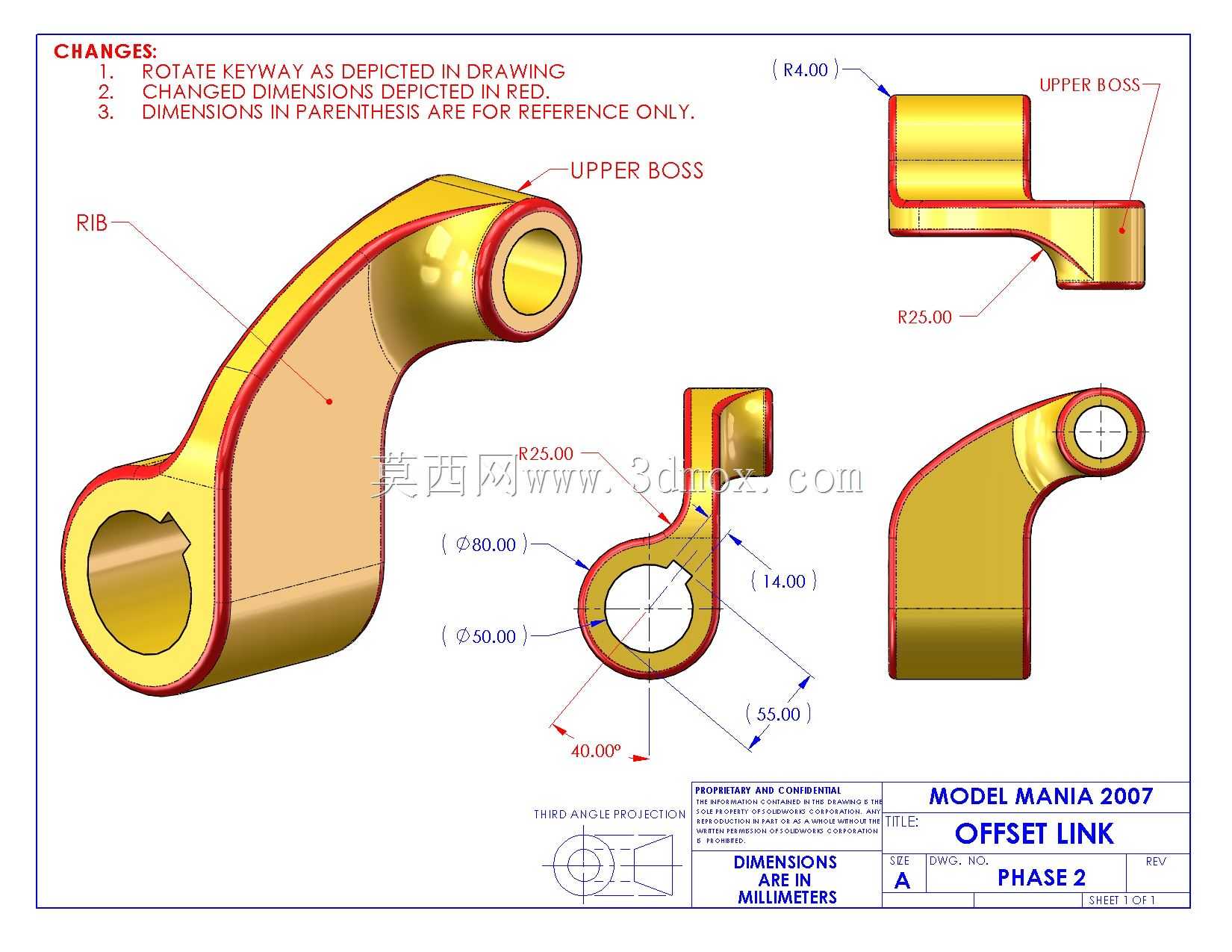

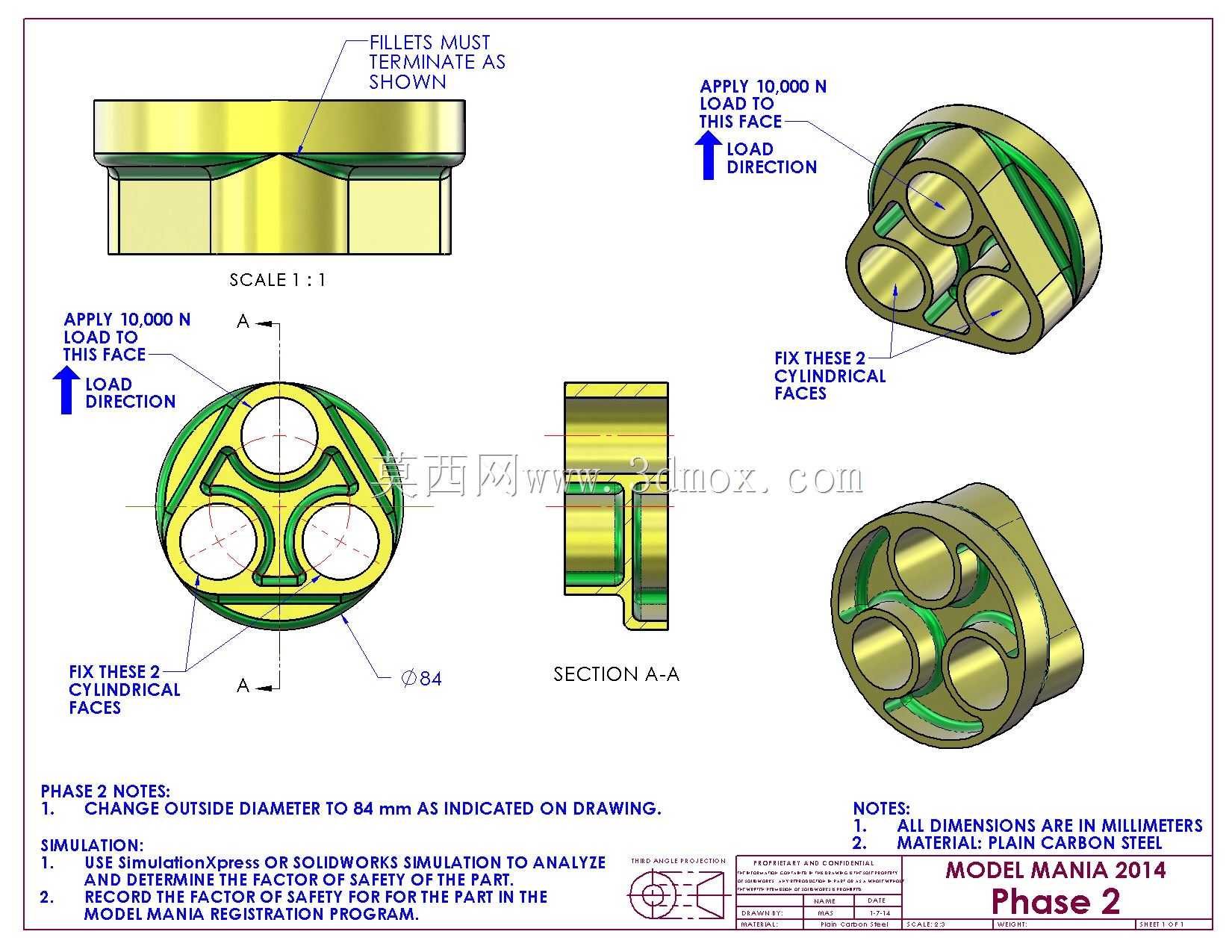

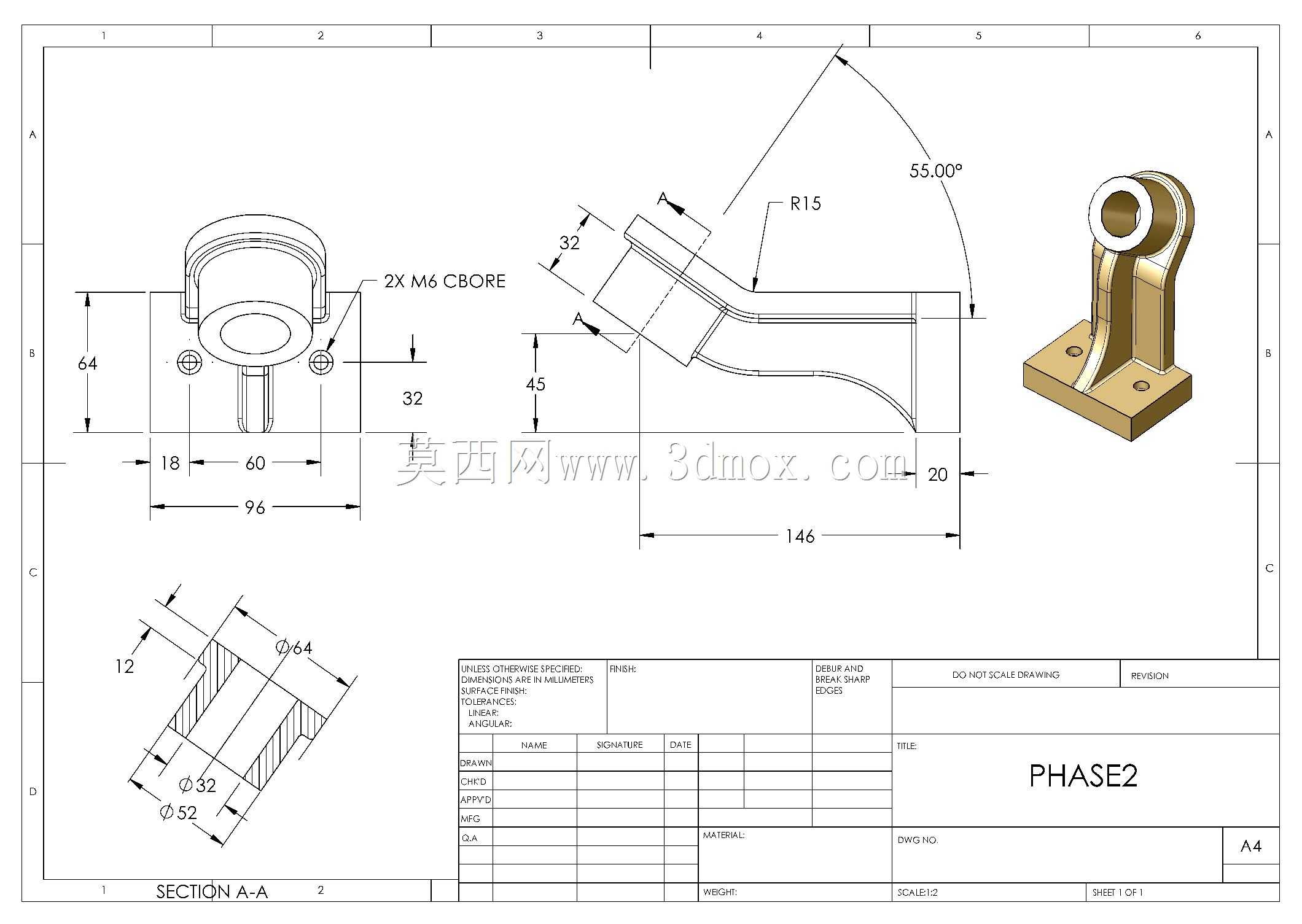

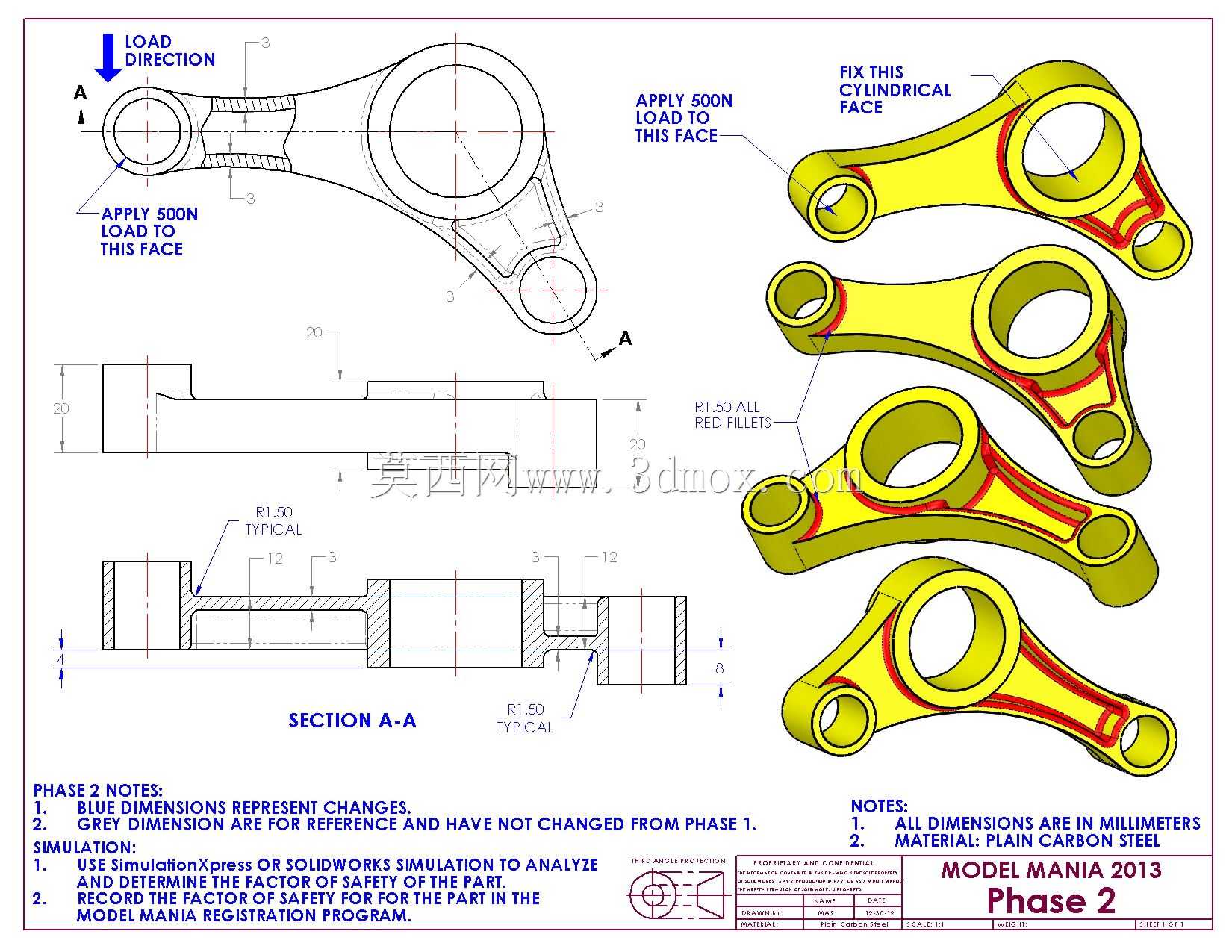

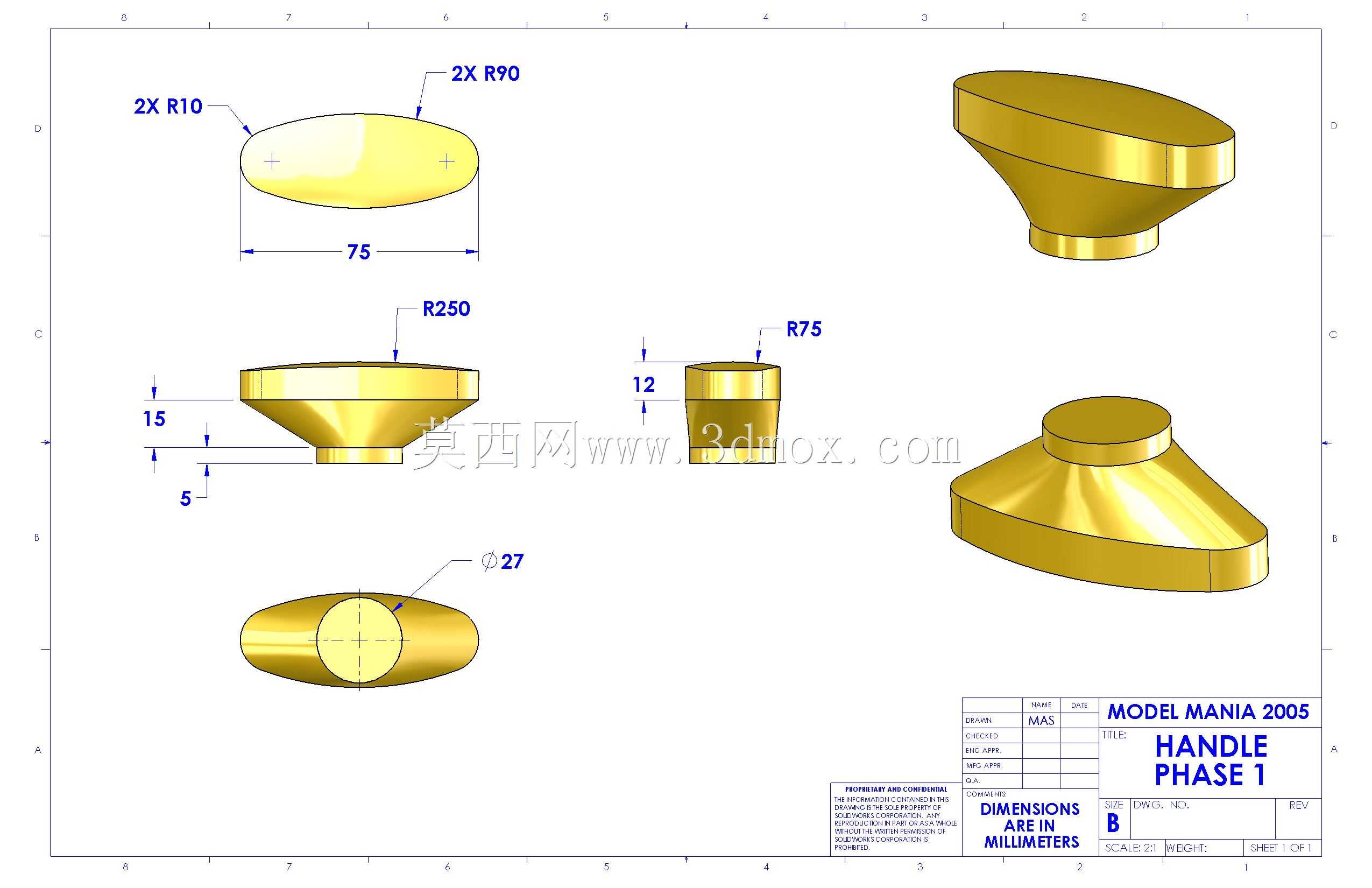

　　这套结构零件套件主要面向工业装配、非标设备搭建以及小型功能模组开发场景，在自动化产线的辅助定位机构、小型工装夹具的功能组件、消费电子类产品的内部支撑结构中都能找到对应适配场景，不同形态的零件分别承担连接、支撑、导向、卡扣固定、限位缓冲等不同作用，整套零件覆盖了小型机械结构搭建中最常用的几类功能构件需求。从实际使用角度看，这类异形结构件大多采用注塑或钣金冲压工艺成型，部分受力较大的连接件会采用铝合金铣削加工，不同零件的壁厚设计都遵循了对应加工工艺的成型要求，比如注塑类零件的壁厚均匀控制在1.2-2.5mm区间，转角处都做了R0.5以上的圆角过渡，避免注塑过程中出现应力集中导致的缩痕、开裂问题；

　　钣金类零件的折弯半径都匹配了对应板材厚度的最小折弯要求，折弯边预留了足够的安装避让空间，不会出现折弯后与其他装配部件干涉的情况。设计过程中优先考虑了零件的装配互换性，同规格的连接卡扣、支撑座都做了统一的安装孔位设计，孔位公差按照IT7级精度控制，既保证装配时的顺畅度，又不会因为间隙过大导致装配后出现松动晃动。不同零件的外形尺寸根据各自功能做了针对性优化，比如长条形的导向件长度控制在80-120mm区间，截面宽度15mm，安装孔中心距统一为整数尺寸，方便在铝型材搭建的机架上直接对位安装，不需要额外做孔位调整；小型卡扣类零件的整体尺寸控制在20mm以内，卡扣的卡接量设计为1.2mm，卡接斜面角度做了15度的导向角，

　　既保证装配时的推入顺畅，又能保证卡接后的锁紧力足够，不会在设备运行振动过程中出现松脱。安装边界方面，所有零件的安装面都做了平面度要求，贴合面的表面粗糙度控制在Ra3.2以内，保证安装后与基准面的贴合度，避免出现倾斜导致的装配应力；带安装孔的零件都在孔位周边做了沉台设计，螺丝锁紧后螺丝头不会高出零件表面，避免与周边运动部件产生刮擦。部分带弧形曲面的外观类结构件，曲面做了G2连续处理，既满足外观的顺滑度要求，也让注塑成型时的料流填充更顺畅，减少填充不足、熔接痕等成型缺陷。从结构受力角度看，承受载荷的支撑类零件在受力集中的位置都做了加强筋设计，加强筋的厚度为主体壁厚的0.6倍，避免筋位过厚导致的表面缩印，

　　同时筋位的排布方向与主要受力方向一致，最大化提升零件的结构强度，不需要额外增加壁厚就能满足载荷要求，有效控制零件的整体重量与材料成本。活动类的连接零件在铰接位置都做了耐磨结构设计，铰接孔的内壁预留了衬套安装空间，长期往复运动时可以通过更换衬套来保证配合精度，不需要整体更换零件，降低设备的后期维护成本。整套零件的结构设计充分考虑了实际加工、装配、使用、维护全流程的需求，没有冗余的结构特征，每个曲面、每个孔位、每个加强筋都对应明确的功能作用，既满足功能使用要求，也兼顾了加工工艺性与装配便利性，适合作为小型机械结构开发的基础零件库使用，在做非标设备设计、小型功能模组开发时可以直接调用适配，减少重复建模的工作量，也能保证零件结构的工艺合理性，避免设计出无法加工或者装配困难的结构。
