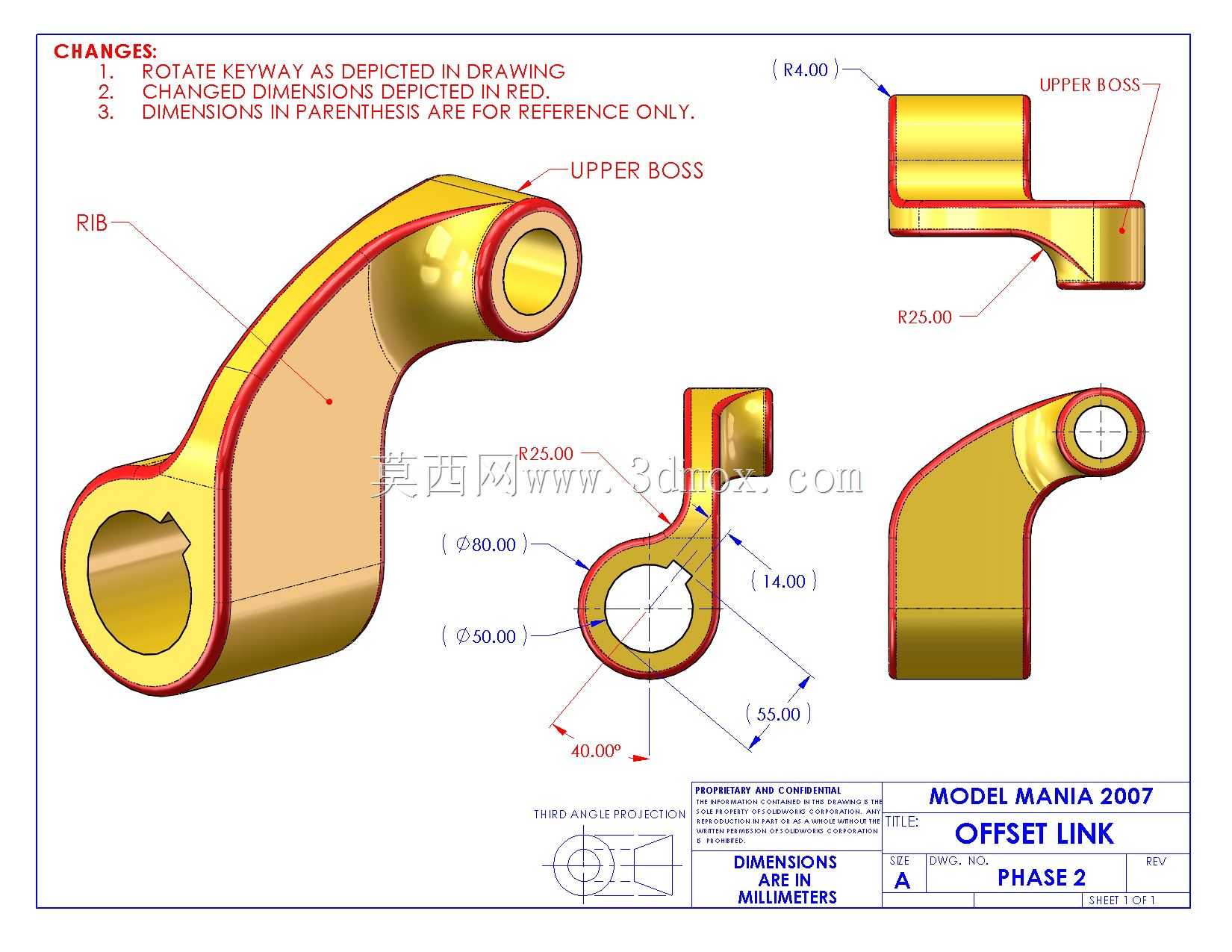

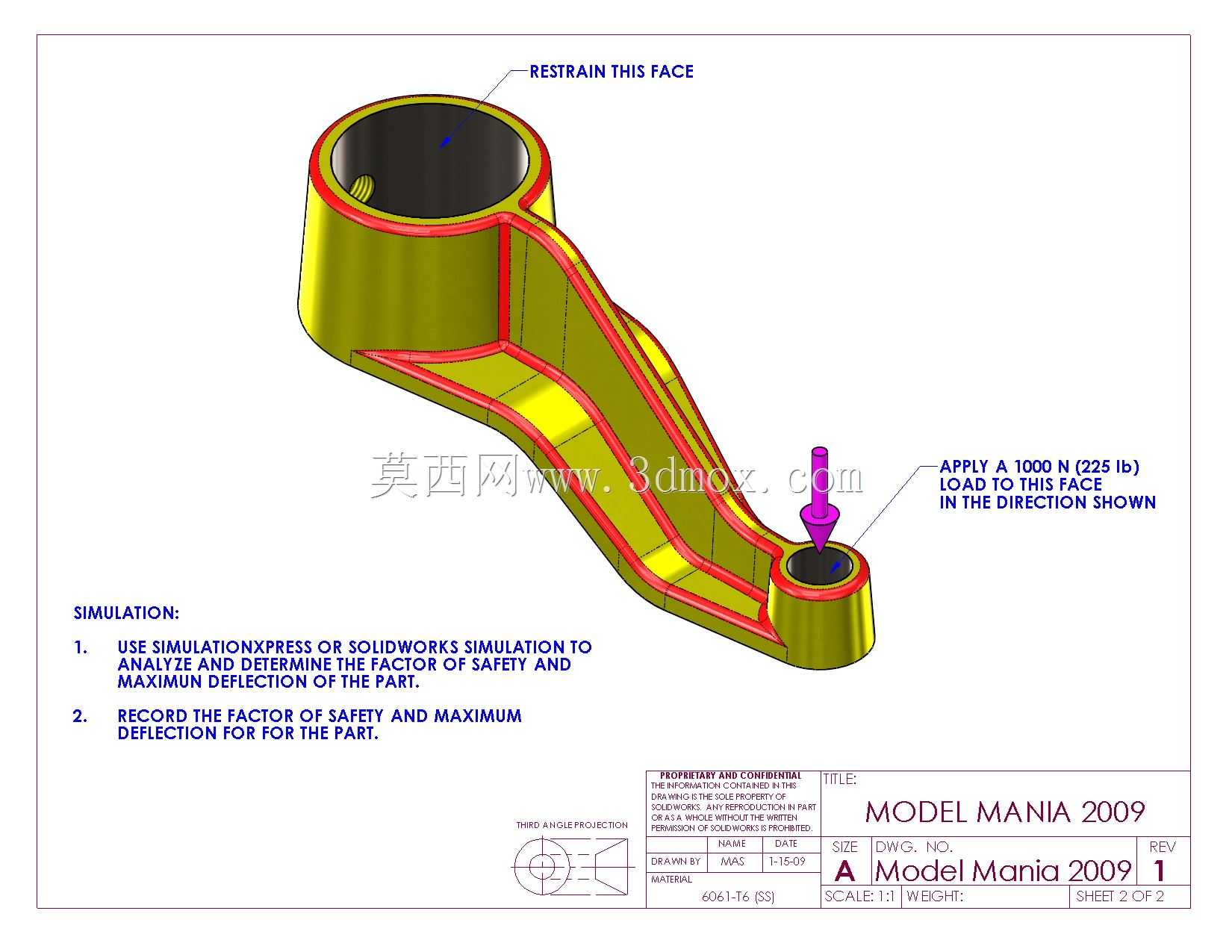

弯臂式带座铰接吊耳支架结构设计

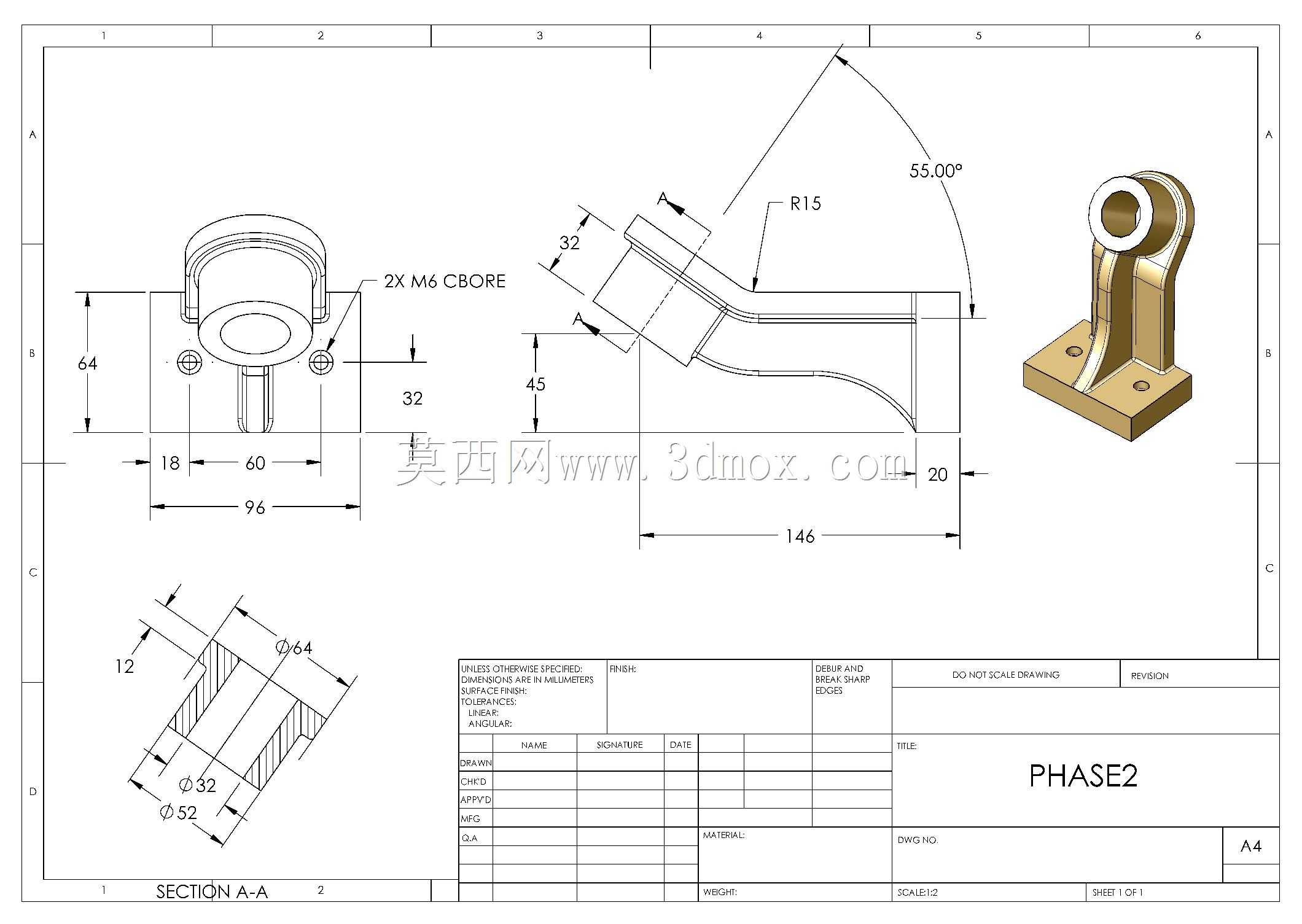

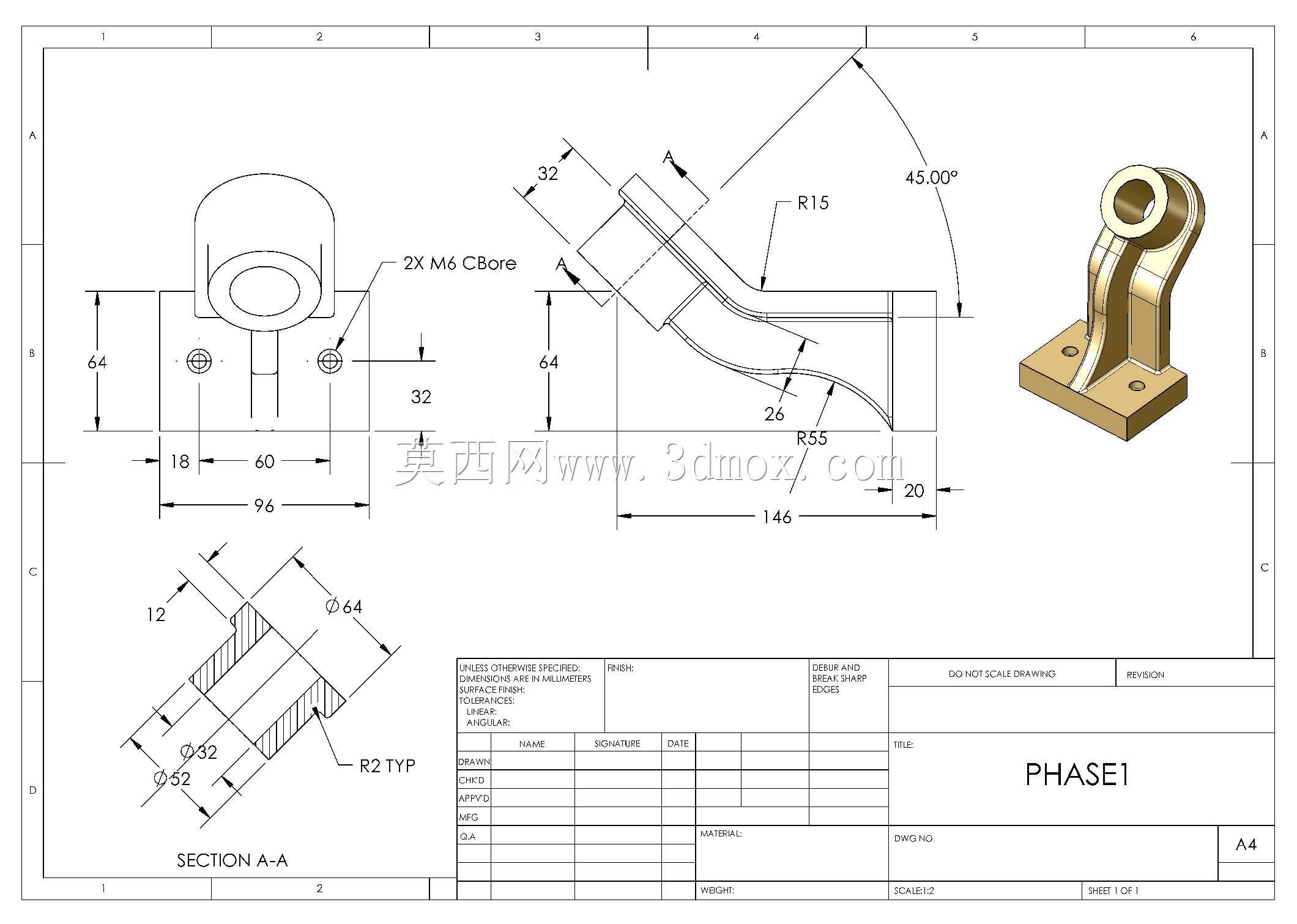

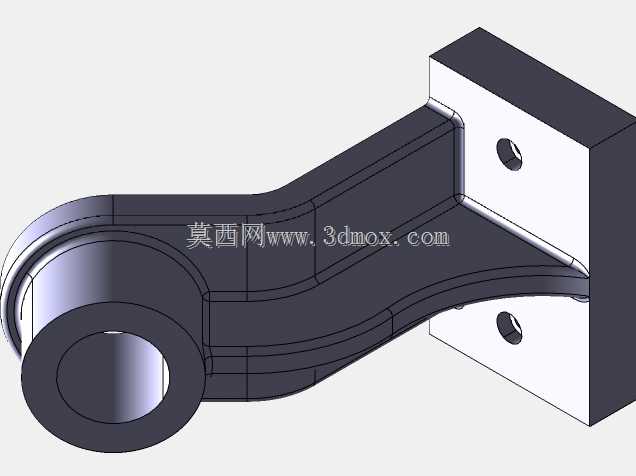

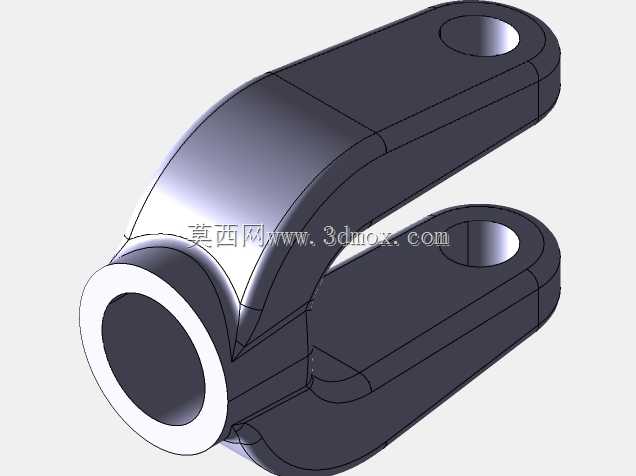

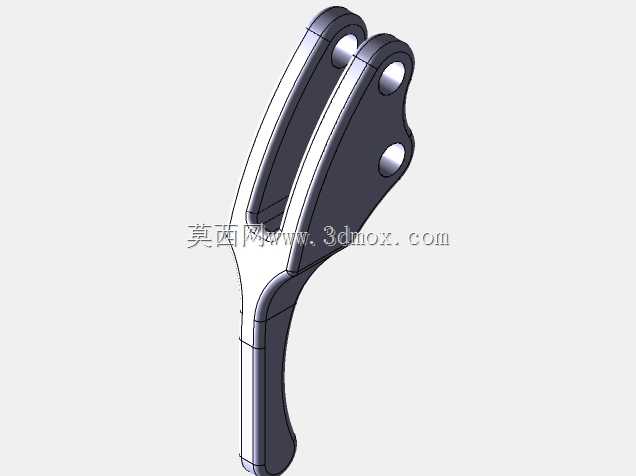

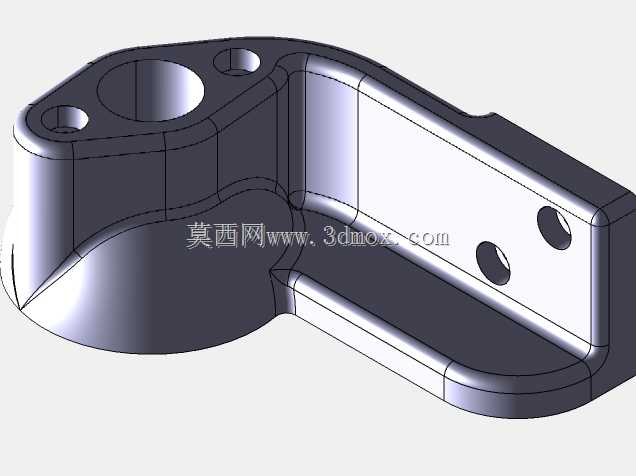

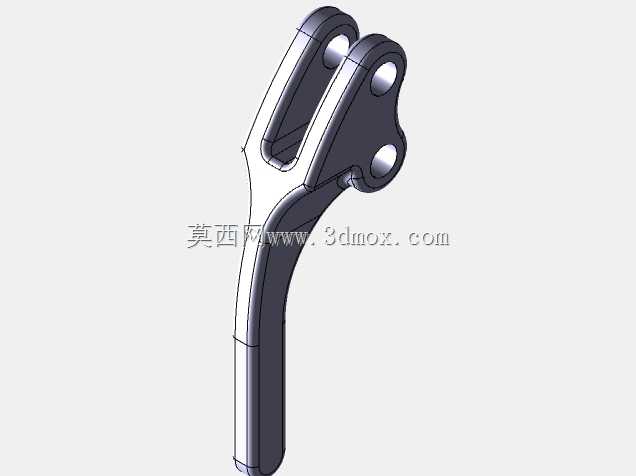

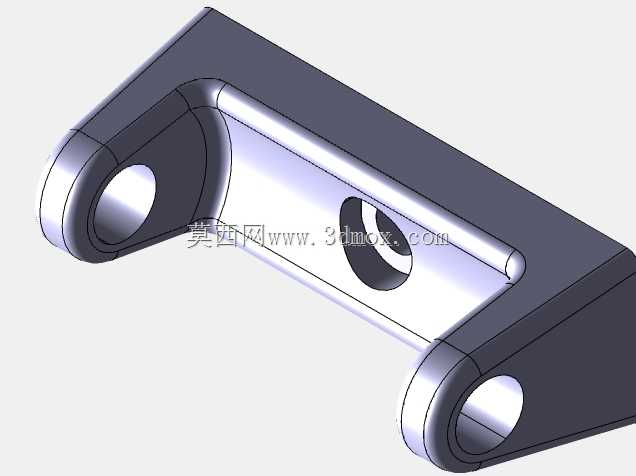

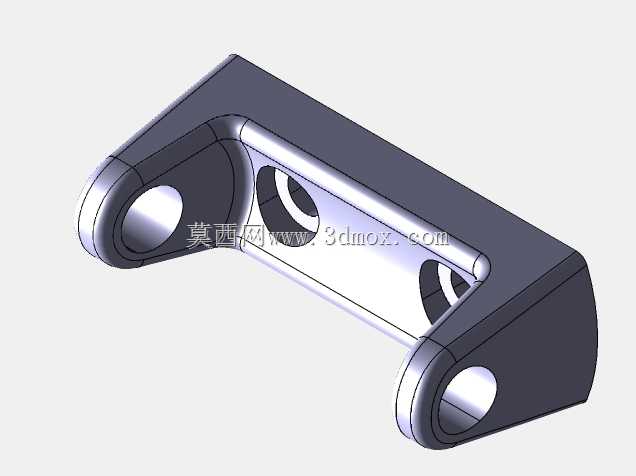

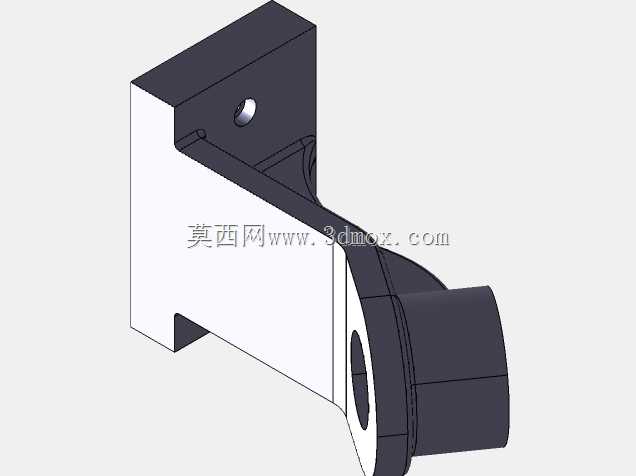

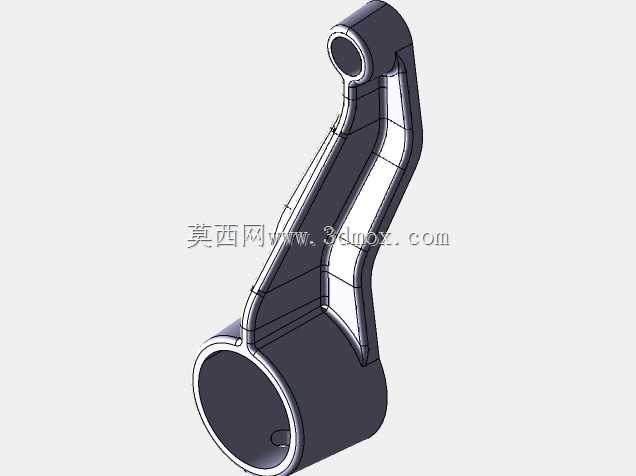

　　该弯臂式带座铰接支架属于工业设备中常用的铰接类承载连接件，日常多应用在需要实现小角度摆动传动、构件铰接挂载的设备场景中，比如轻工生产线的摆臂导向机构、小型起重设备的末端挂载支座、非标自动化设备的活动臂连接节点，也可作为工装夹具的活动铰接基座使用，核心作用是为两个存在相对摆动需求的构件提供稳定的铰接支撑，同时传递工作过程中的拉压载荷与小幅扭矩。从结构设计逻辑来看，整个零件分为底部安装底座、弧形弯臂支撑段、顶部铰接耳三个功能区段，三个区段采用一体化成型设计，避免了拼接结构带来的应力集中问题，能更好承受交变载荷作用。底部安装底座为矩形平板结构，平面上设置两个对称分布的M6螺纹安装孔，孔位中心距为60mm，底座总宽度为96mm，

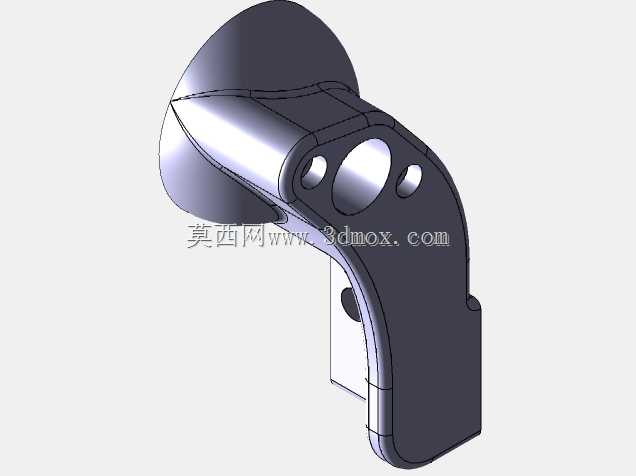

　　安装孔距离底座侧边的水平距离为18mm，安装时可通过内六角螺栓将整个支座固定在设备安装基面，平板底座的设计保证了安装时的接触面积，降低安装面的压应力，避免长期承载后底座出现压溃变形。中间的弯臂支撑段采用平滑弧形过渡设计，过渡圆弧分别设置R15与R55两个曲率段，既避开了安装区域的操作空间，也让载荷传递路径更顺滑，减少直角转折处的应力集中风险；弯臂侧面设置有R2的工艺圆角，所有锐边均做倒钝处理，避免加工与装配过程中出现割手问题，也能降低热处理过程中的开裂风险。弯臂段的总高度从底座安装面算起为64mm，弯臂水平方向的总延伸长度为146mm，末端距离弯臂端部20mm位置为顶部铰接耳的衔接处。顶部铰接耳为同轴双耳环结构，内孔直径为32mm，

　　外圆直径为64mm，铰接耳的厚度方向做了等厚设计，可配合销轴实现与外接摆臂的铰接连接，铰接耳的内孔可根据实际使用需求加装铜套或者滚动轴承，降低铰接转动时的磨损，延长零件使用寿命。从安装边界来看，整个零件安装后，底座占用的安装平面尺寸为96mm×74mm，顶部铰接耳的中心高度距离安装基面为96mm，弯臂向外延伸的最大水平距离为126mm，设计时预留的摆动空间为铰接耳中心45°范围内无结构干涉，可满足常规小角度摆动的使用需求。零件上还设置有两个M6螺纹孔，用于安装限位块或者传感器支架，方便用户根据实际工况加装辅助配件。从建模逻辑来看，整个零件先通过草图绘制底座与弯臂的外轮廓，拉伸生成基础实体后，再对顶部铰接耳做凸台拉伸，

　　之后通过切除命令生成铰接内孔、安装孔，最后对所有过渡位置做圆角处理，建模过程中所有尺寸均采用参数化关联，修改关键尺寸即可快速衍生出不同载荷等级的同系列支架，方便不同工况下的选型适配。这类铰接支架在实际使用中需要重点关注铰接孔与安装面的垂直度，以及弯臂段的壁厚均匀性，建模时已经将铰接孔的轴线与底座安装面的垂直度公差纳入设计考量，加工时可一次装夹完成铰接孔与底座安装面的加工，保证形位公差满足使用要求，避免铰接转动时出现卡滞问题。
