参数化折叠扇面折纸造型结构设计

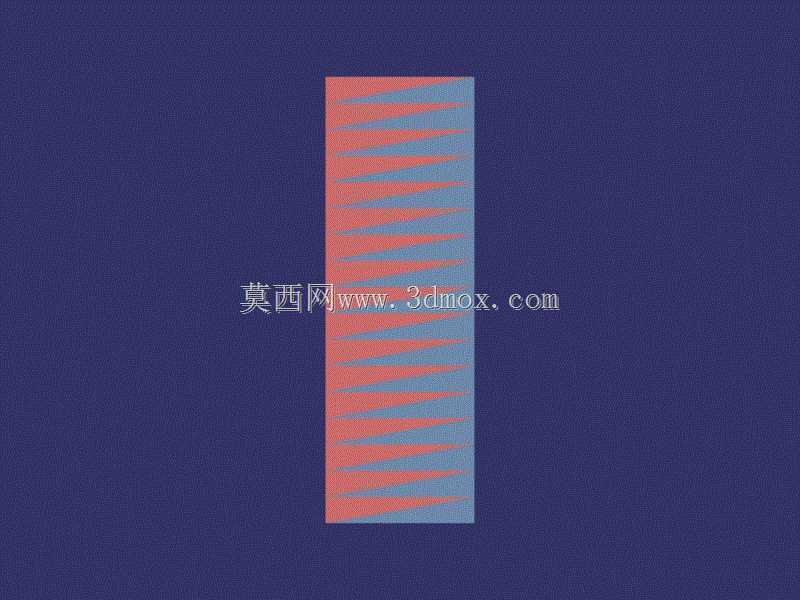

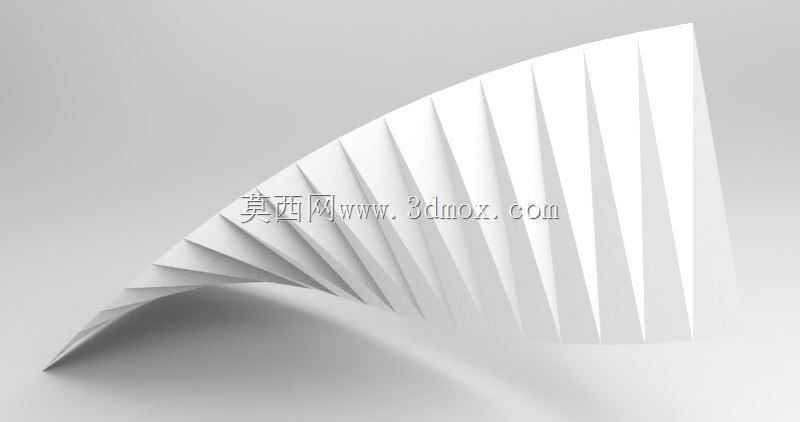

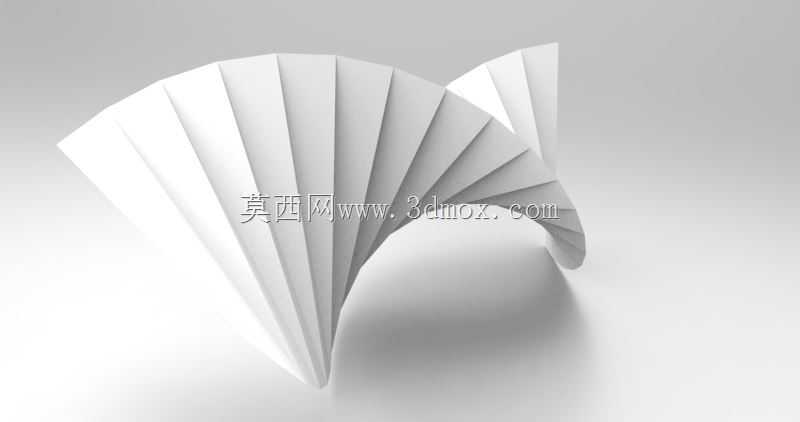

　　该折叠扇面结构的设计，最初是为文创展陈装置的动态单元做技术验证，后续也可拓展至柔性遮光构件、装饰性导风叶片、可折叠包装缓冲衬垫等场景，在展陈设备、民用小家电、文创产品领域都有适配空间。从结构特性来看，整体采用连续等距折痕排布的薄壁构型，单折面的弯折角度经过反复校核，完全展开时可形成平滑的弧形扇面，收拢状态下所有折面可完全层叠贴合，折叠后整体厚度仅为展开状态径向尺寸的十分之一左右，收纳占用空间极小。折痕处采用圆弧过渡处理，避免薄壁结构反复弯折时出现应力集中导致的疲劳断裂，相邻折面的衔接边做了微小的倒角处理，消除开合过程中的面间剐蹭，保证折叠动作顺滑无卡滞。设计过程中先通过二维草绘确定单折面的等腰梯形轮廓，再通过曲面放样生成初始扇面，

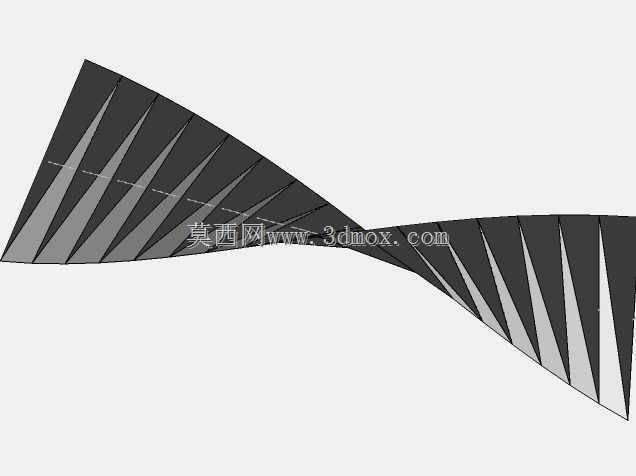

　　之后通过阵列折叠特征完成整体构型，每一道折痕的位置都对应曲面的曲率变化节点，保证展开后曲面的流线型弧度自然，没有突兀的折角变形。从安装边界来看，结构的收拢端预留了直径3mm的安装轴孔位，可直接适配直径2.8mm的金属转轴，安装时无需额外做定位加工，转轴穿入后即可实现扇面绕轴的开合转动，展开端的边缘做了0.5mm的卷边处理，既提升薄壁边缘的结构强度，也避免尖锐边缘划伤操作人员。在实际应用适配中，若作为展陈装置的动态单元，可在转轴处加装微型舵机，通过控制舵机转动角度实现扇面的定时开合，配合灯光系统可形成动态光影效果；若作为小家电的导风构件，可将薄壁材质替换为食品级PP塑料，折面角度调整至与出风方向匹配的角度，实现风向的均匀扩散；

　　若作为包装缓冲结构，可将材质替换为瓦楞纸，调整折面间距适配被包装物的轮廓，利用折叠结构的形变吸收运输过程中的冲击能量。结构的曲面弧度经过流体力学简单校核，当气流沿扇面轴向吹过时，可将气流均匀分散至120度的扇形区域，不会出现局部风速过高的情况，适配空气循环类设备的出风需求。折面的壁厚根据应用场景可灵活调整，作为纸质文创产品时壁厚可设为0.2mm，保证折叠轻便；作为塑料功能构件时壁厚可设为0.8mm，保证结构刚性，反复开合寿命可达万次以上。设计时特意规避了复杂的装配结构，整体为一体化成型构型，生产时可通过模切压痕（纸质材质）或者注塑一体成型（塑料材质）完成加工，无需后续拼接组装工序，大幅降低生产制造成本。折痕的压痕深度经过优化，

　　纸质材质压痕深度为壁厚的二分之一，既保证弯折时的定位准确，也不会因为压痕过深导致纸张断裂；塑料材质的折痕处做了减薄处理，减薄区域壁厚为正常壁厚的三分之一，保证弯折时的柔韧性，同时不会出现明显的发白应力痕。在结构测试阶段，对收拢状态下的层叠间隙做了严格控制，相邻折面的层叠间隙不超过0.05mm，避免收拢后出现松散错位的情况，展开时每一片折面的张开角度误差控制在1度以内，保证展开后扇面的整齐度。该结构的拓展性较强，可通过调整折面数量、单折面的尺寸、折痕的弯折角度，生成不同弧度、不同展开尺寸的系列化构型，适配不同的安装空间与功能需求，比如将折面数量增加一倍，可实现180度的大范围展开，适配更大面积的遮光或者导风需求；将单折面的长度缩短，可做成小型化的折叠结构，适配桌面级小型设备的功能需求。
