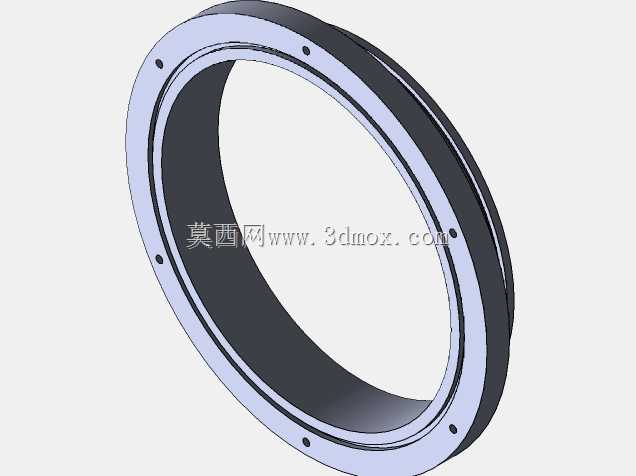

管道连接用下法兰结构三维设计

在工业管路系统的搭建中，法兰是实现管段之间、管路与设备端口之间可拆卸刚性连接的核心承压构件，本次设计的下法兰结构，主要适配立式安装的管路系统下部连接场景，常见于化工流体输送、市政给排水、暖通循环管路、真空设备腔体下部接口等位置，承担管路轴向定位、端面密封、载荷传递的多重作用。从实际工况适配角度出发，该法兰在设计阶段优先考虑了立式安装的受力特性，不同于水平管路对接的平焊法兰，下法兰需要承担上部管段及管内介质的部分轴向载荷，因此在法兰盘与筒体连接的过渡位置做了圆弧增厚处理，避免长期承压后过渡位置出现应力集中导致的开裂变形，实际建模过程中，过渡圆角的取值参考了同压力等级法兰的应力仿真结果，确保在1.6MPa公称压力工况下，过渡区域的最大等效应力低于材料屈服强度的60%，预留足够的安全裕度。法兰的密封面采用凸面结构，密封面的平面度公差控制在0.1mm以内，表面粗糙度达到Ra1.6，能够适配非金属软垫片、缠绕式垫片等多种常用密封垫片，安装时通过周向均匀分布的螺栓施加预紧力，让垫片产生均匀的弹性变形填充密封面微观间隙，阻止管内介质沿结合面泄漏。周向布置的螺栓孔采用跨中分布方式，孔位的位置度公差控制在φ0.2mm，确保与配对法兰安装时螺栓能够顺利穿入，不会出现别劲现象，螺栓孔的孔径比配套螺栓大2mm，预留一定的安装调整余量，抵消管路焊接、加工带来的微小位置偏差。法兰的内孔尺寸与对接管路的外径保持一致，对接位置采用双面角焊缝连接，焊缝高度不小于管壁厚度，焊接后需要对焊缝进行渗透探伤，确保无气孔、裂纹等焊接缺陷，避免运行过程中出现焊缝泄漏。从安装边界来看，该法兰的外径尺寸根据配套螺栓的数量和规格确定，螺栓中心圆直径的取值保证螺栓安装时有足够的扳手操作空间，不会出现相邻螺栓扳手干涉的情况，法兰盘的厚度经过刚度校核，在螺栓预紧力和管内压力的共同作用下，法兰盘的轴向翘曲变形量不超过0.05mm，避免因法兰变形导致密封面比压不均匀引发泄漏。在实际设备配套中，这类下法兰常安装在立式罐体的底部出口、立式泵的进出口端、垂直敷设的工艺管段对接位置，除了实现连接密封功能外，部分工况下还需要承担管路热胀冷缩产生的轴向位移补偿，因此在配对安装时，螺栓的预紧力需要按照对称交叉的顺序分三次加载，避免单侧预紧力过大导致法兰偏斜。建模过程中，对法兰的所有棱边都做了0.5mm的倒角处理，一方面去除加工后的锐边毛刺，避免安装过程中划伤操作人员或损坏密封垫片，另一方面也能减少应力集中，提升构件的疲劳寿命。针对可能出现的腐蚀工况，法兰的材质可根据输送介质特性选择碳钢、不锈钢或者合金钢，不同材质的法兰在尺寸结构保持一致的前提下，仅调整表面处理工艺，碳钢法兰做防锈漆喷涂或者镀锌处理，不锈钢法兰做表面钝化处理，提升耐腐蚀性能。在管路系统的运维过程中，法兰连接位置是日常巡检的重点部位，该结构的密封面位置预留了足够的泄漏观察空间，一旦出现垫片老化泄漏，能够快速发现并通过紧固螺栓或者更换垫片完成维修，无需对整段管路进行切割更换，大幅降低运维成本和停机时间。从结构通用性角度，该法兰的连接尺寸符合常用管路法兰的标准系列，能够与同压力等级、同公称通径的标准法兰直接配对互换，无需额外加工过渡接头，降低现场安装的适配成本。
