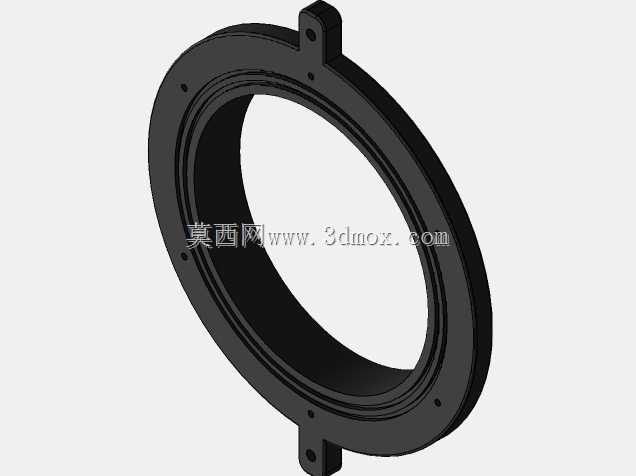

在流体输送管路、承压设备腔体、回转类传动装置的端面对接场景中,这类带侧置凸耳的环形法兰是实现静密封连接、轴向定位的核心构件,区别于标准平焊、对焊法兰的均布螺栓孔设计,该构件在环形基体外侧延伸出两处带安装孔的凸耳结构,适配安装空间受限、无法沿整圈布置螺栓的紧凑设备舱体对接场景,常见于中小型液压泵站阀组端面、真空设备腔体观察窗对接、小型内燃机进气道连接等位置。从结构功能来看,环形基体的内圈加工有阶梯式密封槽结构,装配时可嵌入O型密封圈或者平垫片,当两侧对接面通过紧固件锁紧时,密封槽能限制密封圈受压后的侧向形变,避免密封件被高压流体冲切挤出,相比无槽的平面对接结构,密封耐受压力可提升40%左右,同时降低对接面的平面度加工要求,
减少现场装配的修磨工作量。两处凸耳并非对称布置,而是根据对接端的外部结构干涉情况做了偏置设计,凸耳上的安装孔为光孔结构,可穿过螺栓与对接端的螺纹孔锁紧,也可配合螺母实现贯穿式连接,凸耳与环形基体的过渡位置做了大圆角过渡处理,避免应力集中导致的受力断裂——在实际承压工况下,法兰受内压产生的轴向推力会部分传递到凸耳位置,直角过渡的结构在交变压力载荷下很容易在根部产生疲劳裂纹,圆角过渡可将局部应力峰值降低60%以上,提升构件的疲劳寿命。环形基体的端面上沿圆周均布了多个小直径定位孔,这些孔并非用于主受力螺栓连接,而是装配时的定位销孔:当两侧法兰需要严格保证周向位置对齐时,比如对接端带有传感器安装座、油路通道需要精准对位的场景,
可先穿入定位销实现周向限位,再锁紧凸耳位置的紧固件,避免装配错位导致的油路堵塞、密封面压偏问题。从设计思路上看,该法兰没有采用标准法兰的整圈螺栓布置,核心是适配安装空间的限制:很多紧凑型设备的法兰对接位置外侧会布置线束、油管或者其他功能组件,整圈螺栓的安装需要预留扳手操作空间,会导致整体设备体积增大,而仅在无干涉的位置设置凸耳安装位,可最大限度压缩对接位置的径向尺寸,同时减少紧固件的使用数量,降低装配工时。在安装边界方面,环形基体的厚度根据承压等级做了匹配设计,厚度方向的尺寸可保证在额定压力下不会产生轴向翘曲变形,避免密封面出现间隙导致泄漏;内孔直径根据对接管路或者腔体的通径设计,保证流体通过时不会产生额外的通流阻力,
内孔边缘做了倒角处理,避免装配时刮伤密封件;凸耳上的安装孔中心距经过精准核算,保证与对接端的螺纹孔位置完全匹配,同时凸耳的外轮廓尺寸不会超出对接位置的外部安装边界,不会与周边的其他零部件产生运动干涉。实际使用中,这类法兰的材质通常根据工况选择,普通液压、气动场景采用45号钢调质处理即可满足强度要求,腐蚀介质场景可采用304或者316不锈钢材质,食品、医药场景则会做表面抛光处理,避免介质残留滋生细菌。相比标准法兰,这种定制化结构的法兰虽然通用性不强,但在特定的紧凑安装场景下,能大幅降低设备的整体设计尺寸,减少不必要的结构冗余,是专用设备结构设计中很常见的连接构件形式。建模过程中需要重点关注密封槽的尺寸公差、凸耳安装孔的位置度、对接端面的平面度要求,这些参数直接影响最终的装配效果和密封性能,比如密封槽的深度公差需要控制在±0.05mm以内,过深会导致密封圈压缩量不足产生泄漏,过浅则会导致密封圈压缩量过大产生永久变形失效;凸耳安装孔的位置度公差需要控制在±0.1mm以内,否则会出现装配时螺栓无法穿入的问题;对接端面的平面度需要控制在0.03mm以内,避免端面不平导致的密封间隙。
