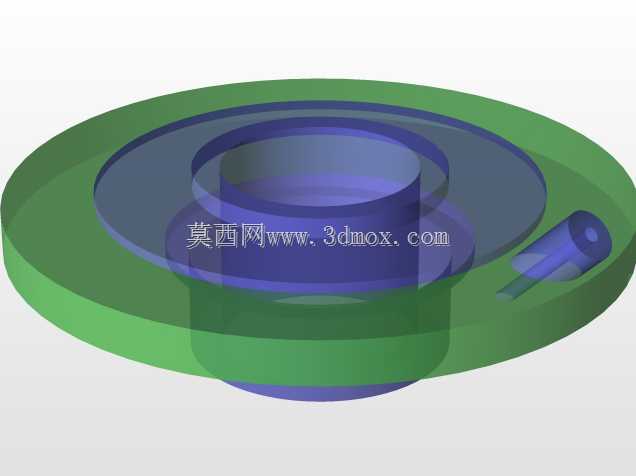

带侧通接口的同心变径法兰结构

在化工流体输送、市政供水管网、暖通空调循环系统以及中小型液压泵站的管路布设场景中，这类带侧通接口的同心变径法兰是解决异径管路对接、支路分流需求的常用连接件。不同于普通等径法兰仅能实现同管径管道的对接，该结构将同心变径段与法兰盘整合为一体，同时在法兰盘外缘设置了小口径侧通接口，可在不额外加装三通管件的前提下，完成主路变径连接与支路介质引出的功能，能有效减少管路系统中的接头数量，降低介质泄漏的潜在风险点，也能缩减管路安装占用的空间，尤其适合布设空间紧凑的设备内部管路场景。从实际使用场景来看，这类法兰常应用在循环水系统的主管与支管对接位置，比如冷水机组的进出水管路中，主路连接大口径循环干管，侧通接口可接小口径的压力表引压管、排气阀管路或者小型旁通回路，无需在主管道上额外开孔焊接支管，避免了现场焊接带来的防腐层破坏、焊接应力变形等问题，也能降低现场施工的工作量。从结构设计逻辑来看，主体的同心变径段采用平滑过渡的锥面结构，而非直角台阶式变径，这种设计能大幅降低介质流经变径位置时的局部阻力损失，减少湍流产生的概率，对于输送含少量固体颗粒的流体工况，平滑锥面也能避免颗粒在变径台阶处沉积造成管路堵塞。法兰盘的密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，可满足中低压工况下的密封要求，法兰盘上的螺栓孔采用均布设计，与对应压力等级的标准法兰螺栓孔距保持一致，可直接与同规格标准法兰配对安装，无需额外加工转接件。侧通接口采用外螺纹结构设计，可直接与内螺纹式的仪表、阀门对接，接口根部做了加厚处理，能承受支管安装时的拧紧力矩，避免接口根部出现应力开裂。从安装边界尺寸来看，法兰盘外径与对应压力等级、对应主路管径的标准法兰外径一致，变径段的小端外径与待对接的小径管道外径匹配，侧通接口的中心轴线与法兰主轴线垂直相交，安装时需注意侧通接口的朝向，要预留出支管阀门、仪表的操作与维护空间，避免与周边管路、设备构件产生干涉。变径段的长度经过优化，既保证了锥面过渡的平滑度，又不会过长导致安装后管路伸出量过大，整体结构的壁厚按照对应公称压力的管道壁厚要求设计，能满足常规工况下的强度要求，在建模过程中，所有过渡位置均做了圆角处理，避免应力集中，尤其是侧通接口与法兰盘、变径段的连接位置，采用大圆角过渡，可有效降低承压状态下的应力集中系数，提升结构的疲劳寿命。在实际选型应用中，需要注意主路两端的管径匹配性，以及侧通接口的口径是否满足支路流量要求，同时要确认法兰的压力等级与管路系统的工作压力匹配，密封面形式要与配对法兰、垫片的形式适配，安装时螺栓要按照对角顺序均匀拧紧，避免法兰偏斜导致密封失效。这类集成式法兰结构相比传统的“标准法兰+异径管+三通”的组合方案，零件数量更少，安装工序更简单，泄漏点更少，在对管路可靠性要求较高的工况下有明显的应用优势，建模时严格遵循管路连接件的相关设计规范，所有配合尺寸均考虑了安装公差，可直接用于工程设计中的管路装配模拟，也可作为加工生产的结构参考。
