拱形下法兰座连接支撑结构设计

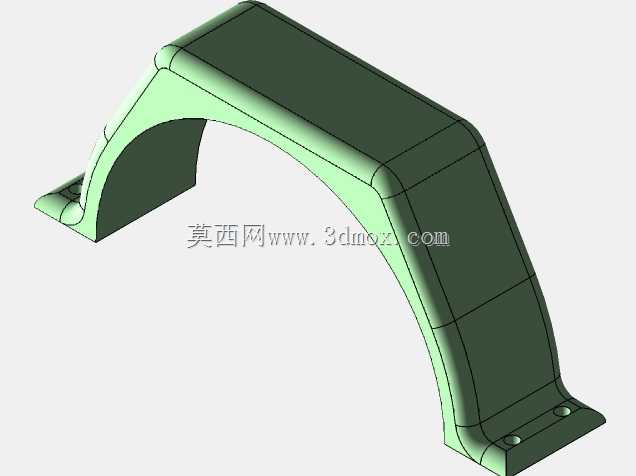

在各类管路布设、设备机架拼接的工程现场，这类拱形下法兰座的应用场景覆盖范围极广，从化工管路的低位支撑固定，到小型输送设备的侧边防护构件连接，再到非标自动化设备的机架跨接部位，都能见到这类结构的实际使用。不同于常规平板式法兰的直连形式，这款拱形结构的法兰座，核心作用是在两个存在高度差、或者需要避让下方管线、传动部件的安装面之间，建立刚性足够的连接支撑，同时预留出拱形下方的通透空间，供管线、线缆或者小型运动部件穿过，避免额外做避让结构带来的安装空间浪费。

从功能特性上看，这款构件两端带安装孔的平直法兰边，是直接与对接面贴合的部位，安装时通过螺栓穿过两端的孔位完成锁紧，中间的拱形过渡段采用等壁厚的弯折结构，在保证整体支撑刚度的前提下，尽可能降低构件自身重量，同时拱形的曲面过渡能有效分散安装锁紧时的应力，避免直角连接处出现应力集中导致的长期使用变形或者开裂。实际选型使用时，需要重点关注两端安装边的孔位间距，这一尺寸直接决定了该构件能否适配现有安装面的螺栓孔位，避免现场重新打孔的麻烦；其次要确认拱形段的内拱净空高度，这个尺寸决定了下方可穿过的管线或者部件的最大外径，若净空不足会导致安装时出现干涉，强行装配会给构件带来额外的内应力，长期运行下容易出现连接松动。

设计这类构件时，首先要根据实际支撑的负载大小确定壁厚，若用于静态管路支撑，壁厚可适当取薄，降低材料成本；若用于有振动的设备连接部位，则需要适当增加壁厚，同时在拱形段与两端安装边的过渡位置做圆角强化处理，避免振动疲劳断裂。两端的安装孔采用沉孔设计时，可让螺栓头沉入安装面内部，保证安装后法兰面与对接面完全贴合，不会出现螺栓头凸起导致的贴合间隙，提升连接的密封性与刚性。拱形段的曲面弧度设计并非随意设定，弧度的取值需要兼顾净空需求与整体结构强度，弧度过缓会导致拱形段的抗弯能力下降，承受垂直负载时容易出现下塌变形；弧度过陡则会压缩下方的可用净空，失去拱形结构的避让优势。

实际安装作业中，这类法兰座的安装边界需要提前确认：首先是两端安装面的平面度，若对接面存在明显翘曲，锁紧螺栓时会强行拉扯构件导致拱形段产生形变，后续使用中容易出现应力断裂；其次是安装时的螺栓锁紧力矩要对称施加，避免单边锁紧过度导致两端安装边不平行，使得拱形段承受额外的扭转力。在有腐蚀介质的使用场景中，这类构件通常会根据介质特性选择对应的材质，普通工况下采用普通碳钢做表面喷塑处理即可，潮湿或者有弱腐蚀的场景则需要采用不锈钢材质加工，避免锈蚀导致的结构强度下降。不同于上法兰通常承担的端部密封连接作用，下法兰座更多承担支撑与跨接的功能，因此设计时不需要考虑密封槽的加工，重点保障连接刚性与避让空间的合理性即可，两端安装边的背面不需要做过高的表面粗糙度要求，只要保证与对接面贴合的平面度满足安装要求，就能实现稳定的连接效果。在一些需要走线的设备场景中，拱形下方的空间还可以配套理线夹，将穿过的线缆固定在拱形内壁上，避免线缆晃动与周边部件产生磨损，进一步拓展了这类构件的使用场景。
