磷酸盐厂用多组冷却旋风分离装置结构

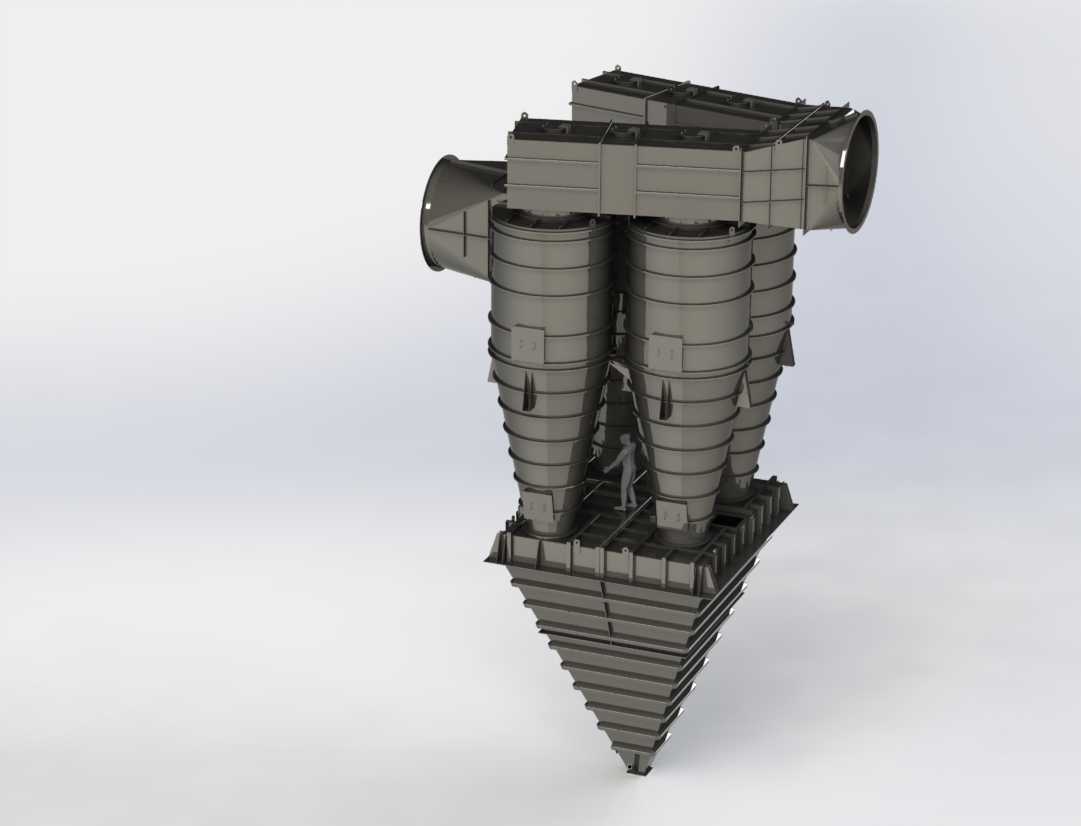

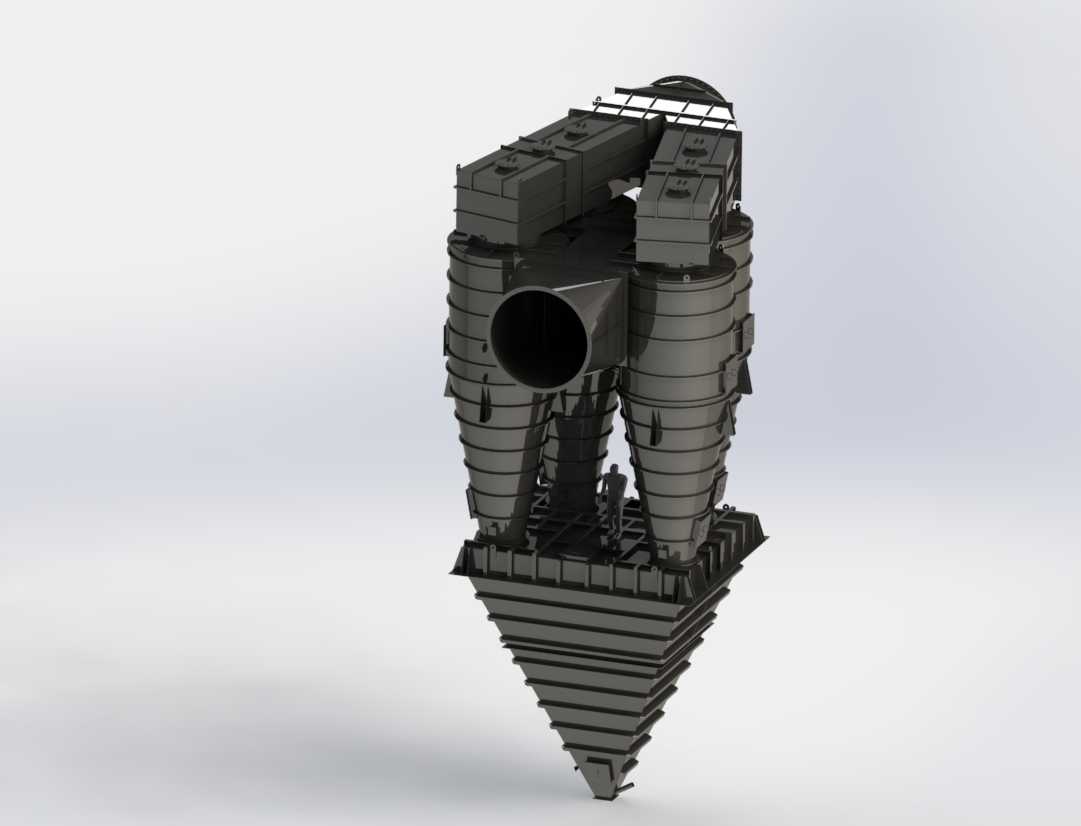

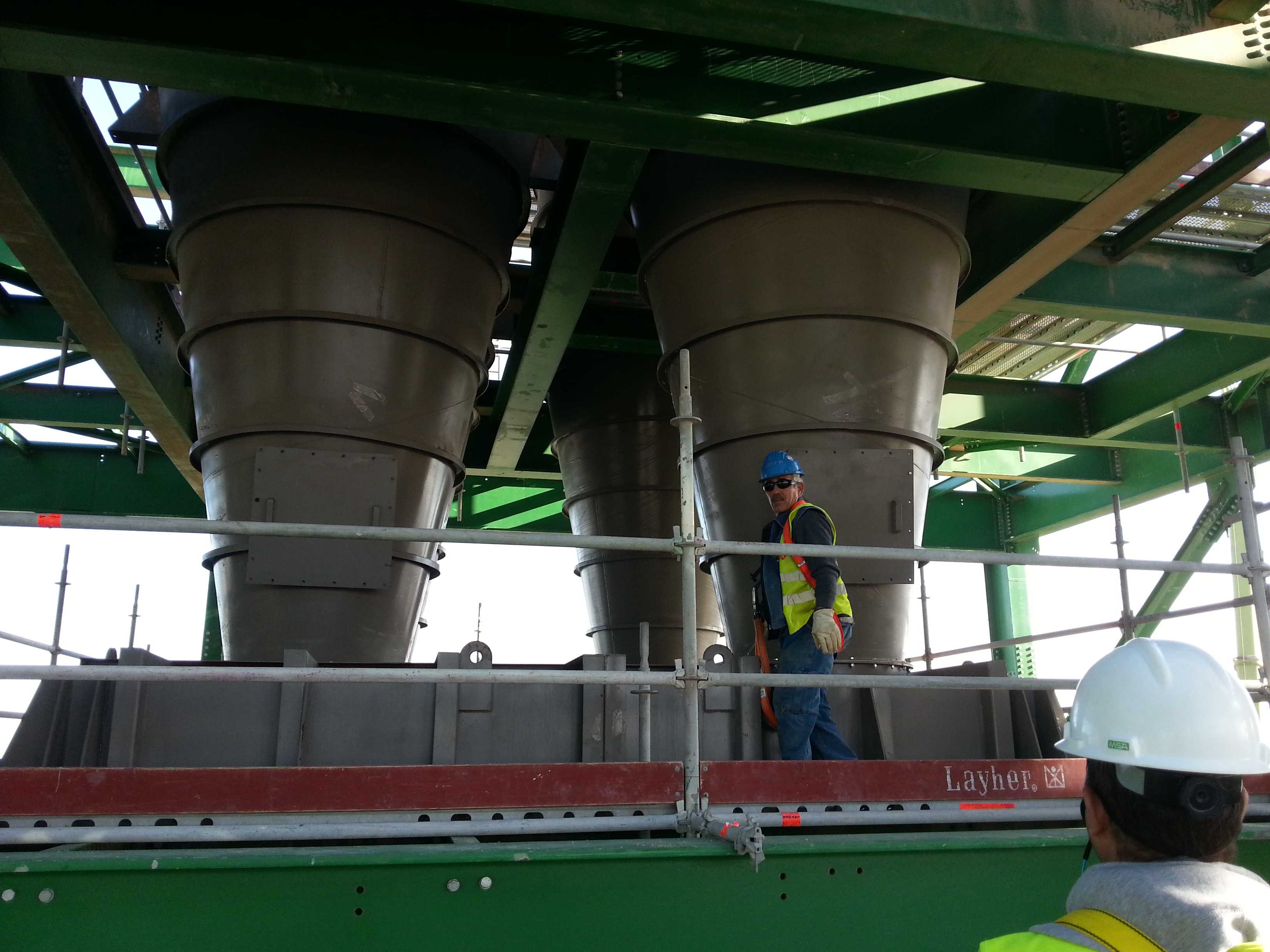

　　这套多组并联的冷却旋风分离装置，主要面向磷酸盐化工生产场景设计，适配湿法磷酸生产工序中高温含尘尾气的处理需求，单套设备总重超43吨，属于重型工业环保处理单元。在实际生产布局中，该设备通常安装在反应炉与尾气排放工段之间，承担高温含尘气流的冷却预除尘与气固分离任务，可将气流中夹带的磷酸盐粉料、未反应矿粉颗粒从工艺气流中分离回收，既减少物料损耗，也避免后续尾气处理单元出现粉尘堵塞、磨损问题。从结构设计逻辑来看，设备采用四组旋风筒并联的布局形式，上部设置共用的进气分配箱与出气汇流箱，进气端采用双侧切向进风结构，可将上游输送来的高温含尘气流均匀分配到每个旋风分离单元，避免单组筒处理负荷过高导致分离效率下降；下部共用锥形灰斗，

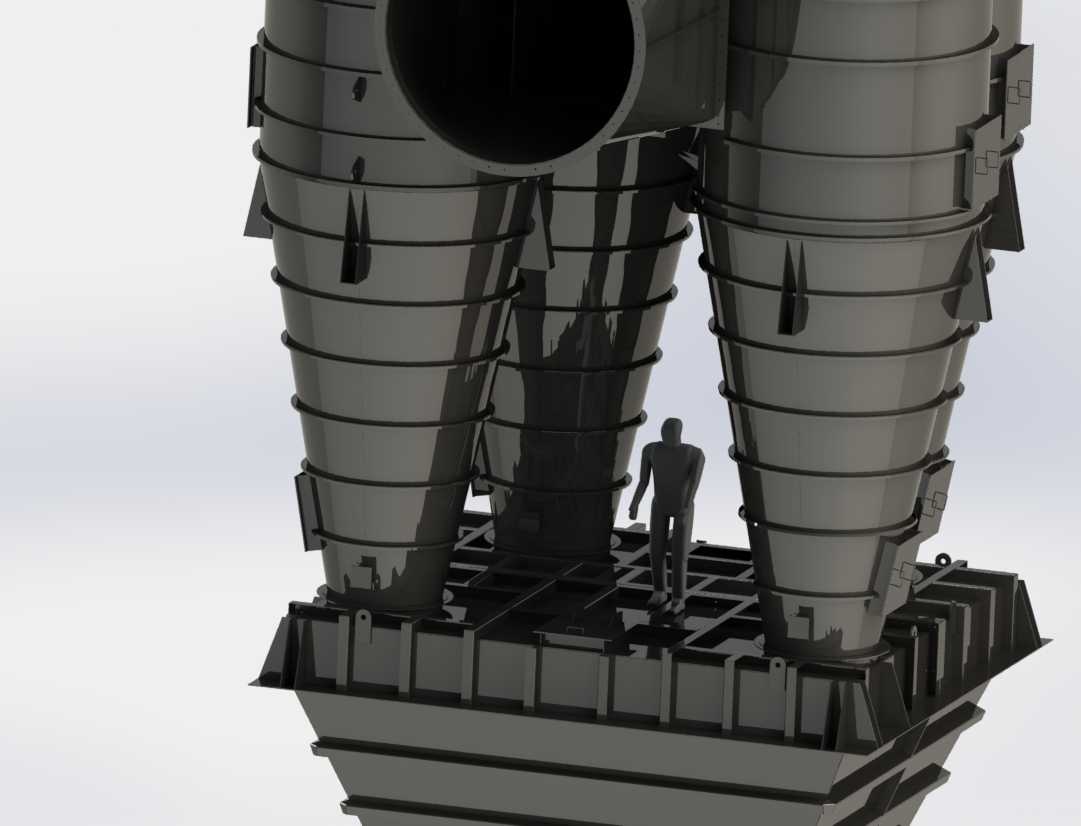

　　采用分段折板拼接结构，既保证灰斗整体结构刚度，也能让分离下来的粉尘沿锥壁顺畅滑落至底部排灰口，避免粉尘架桥堵塞。每个旋风筒本体采用上圆柱下圆锥的经典旋风分离构型，筒壁设置分段加强筋结构，可承受高温气流带来的热应力与含尘气流的长期冲刷磨损，筒段之间采用法兰连接结构，方便后期检修时更换磨损严重的筒段部件。安装边界方面，设备整体为立式吊装结构，上部进气、出气接口均采用方形法兰对接工艺管道，下部灰斗需要配套安装锁风排灰装置，安装时需要预留足够的竖向检修空间，侧面需要预留人孔操作空间，方便定期检查筒壁磨损情况、清理内部积料。不同于常规单筒旋风设备，该装置在进气分配箱内设置导流隔板，可在气流进入旋风筒前完成初步的气流均布与粗颗粒预沉降，

　　同时箱体外部可根据工艺需求增设冷却夹套，在气流进入旋风分离段前完成初步降温，避免高温气流对后续滤袋、风机等设备造成热损伤。在实际运行过程中，含尘气流以18-22m/s的切向速度进入旋风筒后，沿筒壁形成高速旋转的外涡旋，粉尘颗粒在离心力作用下被甩向筒壁，沿壁面滑落至灰斗，净化后的内涡旋从筒体中心的排气芯管向上进入汇流箱排出，该结构对10μm以上的粉尘颗粒分离效率可达92%以上，可有效降低后续尾气处理单元的负荷。设计过程中重点考虑了重型设备的载荷分布，四个旋风筒的支撑点均匀布置在下部框架上，上部箱体与旋风筒之间采用柔性连接结构，抵消高温运行时的热膨胀位移，避免结构焊缝出现疲劳开裂；灰斗锥角设计为65度，大于磷酸盐粉料的自然休止角，可保证湿含量较高的粉料也能顺畅滑落，不会在锥壁积料导致堵塞。
