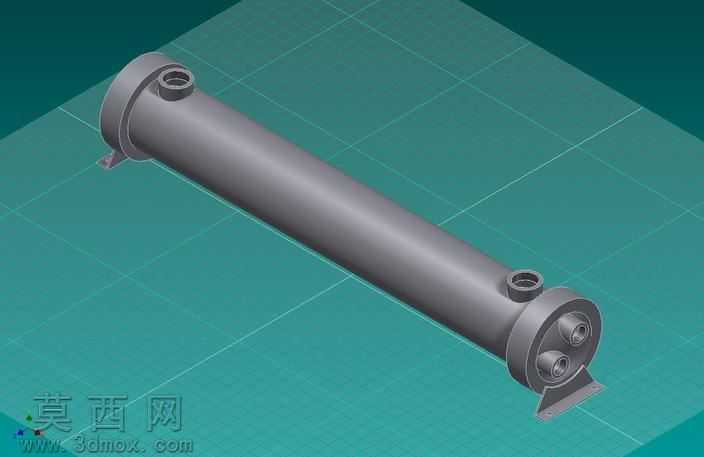

本作品为船用管壳式换热器的三维参数化建模成果,建模阶段以Autodesk Inventor为核心工具,采用自底向上的装配建模思路完成整体结构搭建。首先进行核心零部件的独立建模:针对长直圆柱形筒体主体,通过拉伸凸台命令生成等壁厚筒体基体,对筒体两端的管板安装位做同轴度约束,保证两端法兰连接面的平行度与同轴度公差符合船用设备安装要求;筒体上的两个介质接口采用拉伸切除加圆角过渡的方式完成建模,接口处做加厚处理以适配船用管路的连接强度需求,接口与筒体的相贯线位置做平滑圆角处理,避免应力集中问题。两端管板部件建模时,精准排布换热管安装孔位,采用圆周阵列命令保证孔位间距均匀一致,管板外侧的端盖结构通过旋转凸台命令生成,端盖上的介质进出口做内螺纹特征的简化建模,还原实际管路连接的结构形态。底部的两个安装支座采用钣金特征与拉伸特征结合的方式建模,支座上的安装螺栓孔做沉头处理,支座与筒体的连接位置做三角加强筋结构,提升设备安装后的抗振性能,适配船舶航行过程中的颠簸工况。材质与渲染阶段,整体模型赋予哑光灰色金属材质,模拟碳钢材质的表面质感,对筒体表面做轻微的粗糙度调整,还原工业设备的真实漆面效果;渲染场景采用带网格线的青绿色工程展示背景,搭配柔和的环境漫反射光照,清晰呈现设备的整体轮廓与各部件的衔接关系,视角选择斜45度等轴测视角,可同时观察到筒体主体、侧方接口、端盖接口与底部支座的全部结构特征。设计思路上,本模型做了合理的结构简化,省略了内部换热管束、密封垫片等细小非核心结构,重点还原换热器的外部整体形态与关键安装接口特征,模型结构简洁规整,无冗余特征,各零部件间的装配约束完整,可直接用于船用换热系统的布局演示、安装空间校核,也可作为基础模型进一步细化内部换热结构,完成换热性能仿真分析的前序建模工作,整体建模逻辑清晰,特征参数可编辑,便于后续根据不同船型的换热需求调整筒体长度、接口尺寸、支座间距等关键参数。
- 全部评论(0)
- 模板大小 340.2 KB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2012,效果图,其它,
- 软件分类 换热器
