泳池用卧式管壳式热交换器结构设计

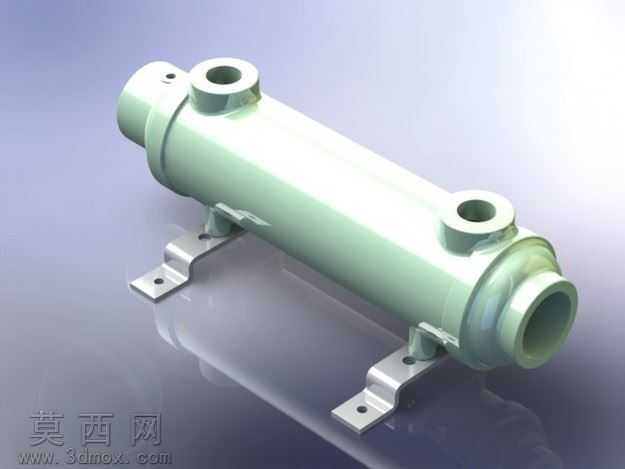

本作品为应用于泳池恒温场景的卧式管壳式热交换器三维建模成果，建模过程依托三维参数化设计思路完成，首先依据泳池换热工况的流量、换热功率需求确定核心筒体的内径、长度参数，再依次完成两端管板、换热管束、进出水口、安装支座的结构建模。建模阶段采用自顶向下的设计逻辑，先搭建整体装配骨架，以筒体中轴线为装配基准，对齐两端封头的安装定位面，确保各接口的同轴度公差符合装配要求；进出水口采用法兰连接结构，建模时预留标准密封槽结构，可匹配通用管路的法兰安装尺寸，避免后期装配干涉。支座部分采用冲压成型的支脚结构，建模时还原了支脚的折弯弧度、安装孔位与加强筋结构，保证设备安装后的承重稳定性，支脚与筒体的连接位置做了贴合面的曲面匹配处理，还原焊接装配的贴合状态。材质渲染阶段，筒体主体采用哑光浅青绿色金属漆材质，模拟工业换热设备常用的防腐涂层效果，调整材质的粗糙度、反射率参数，还原金属漆面的细腻质感；支脚部分采用同色系稍深的金属材质，区分部件的工艺差异；进出水口的端面做了金属切削面的质感处理，还原管口加工后的金属光泽。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射，勾勒筒体的圆柱曲面轮廓，辅光源补亮底部支座的暗部结构，添加柔和的地面反射效果，清晰呈现设备的整体外形与结构细节。结构设计上，该换热器采用卧式单壳程结构，筒体上设置两个径向介质进出口，分别对应泳池水循环回路与换热介质回路，两端的封头结构可实现换热介质的多流程折返，提升整体换热效率；筒体外部无多余突出结构，整体外形规整，便于泳池设备间的紧凑安装，支脚的安装孔采用长圆孔设计，可适配安装时的位置微调需求，降低现场安装的对位难度。建模过程中对所有部件做了干涉检查，确保换热管束与筒体内壁、支脚与筒体、法兰与外接接口之间无结构冲突，各部件的壁厚参数均参照压力容器相关设计规范取值，保证结构强度满足泳池恒温系统的工作压力要求。
