风冷式空气冷却冷凝器结构三维设计

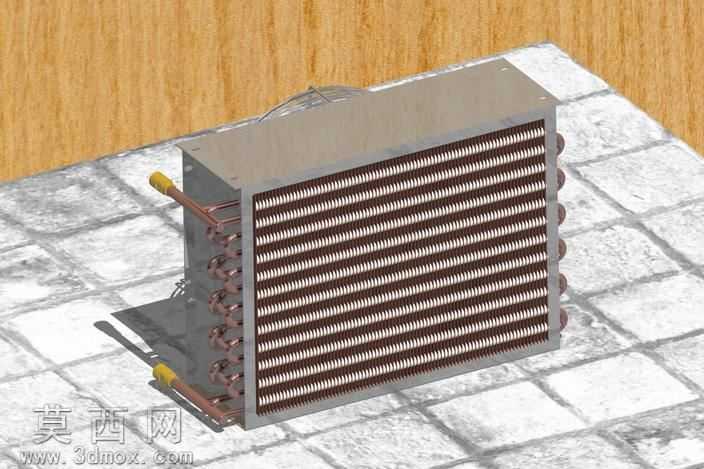

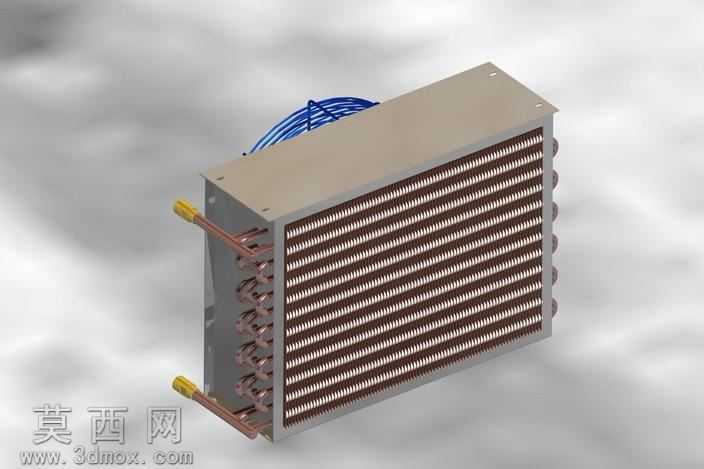

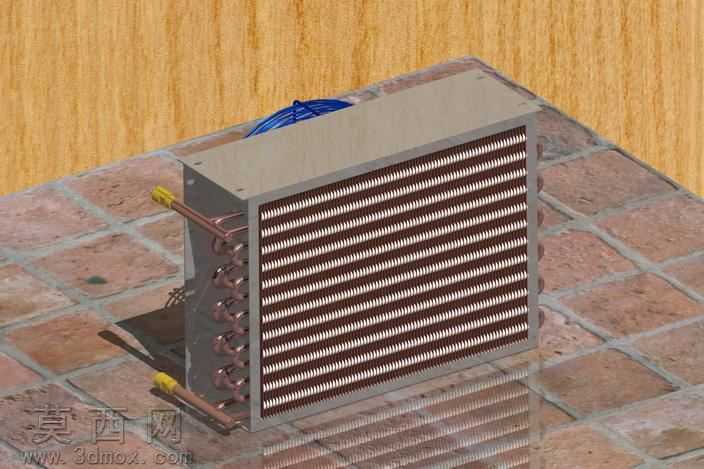

本作品为空气冷却冷凝器的三维建模设计，采用Pro/Engineer Wildfire平台完成全参数化建模与效果渲染，完整还原风冷冷凝器的实际产品结构与外观特征。建模过程遵循制冷换热设备的通用设计规范，首先搭建整体装配基准框架，确定壳体、换热芯体、管路接口的相对位置尺寸，保证各部件装配无干涉、结构比例符合工业产品实际规格。模型主体外壳采用薄金属板材折弯成型的结构设计，建模时通过钣金特征模块完成壳体的折弯、开孔、翻边工艺特征还原，赋予哑光金属漆材质模拟实际镀锌钢板的表面质感，边缘做微小圆角处理还原真实钣金加工的工艺细节。核心换热部分采用铜管套铝翅片的经典结构，建模时先绘制单根铜换热管的走管路径，通过阵列特征完成多排多列盘管的排布，还原铜管端部的U型弯结构与进出口接嘴特征，铜质管路赋予紫铜材质，还原金属铜的色泽与轻微反光质感；铝翅片采用等间距薄拉伸片体结构，通过线性阵列完成整组翅片的排布，赋予哑光铝合金材质，翅片与铜管的配合间隙做贴合处理，还原实际生产中的胀管装配效果。模型还还原了顶部的固定安装板结构，预留对应安装孔位，侧边的管路进出口做了接头细节处理，附带的蓝色毛细管部件采用螺旋扫描特征完成建模，赋予蓝色塑料材质模拟实际保温套管的外观效果。渲染阶段采用柔和的工业产品展示光照环境，添加轻微环境反射效果，突出金属部件的材质质感与整体结构的层次感，各部件的结构拆分清晰，可直观展示风冷冷凝器的内部换热结构与外部装配特征，整体建模精度满足产品结构展示、原理演示的使用需求，结构设计贴合空气冷却冷凝器的实际工作逻辑，通过翅片增大空气侧换热面积，配合铜管内冷媒的流动实现热量交换，完整呈现风冷换热设备的核心结构特点。
