PSLV-1型卫星运载火箭精细三维建模作品

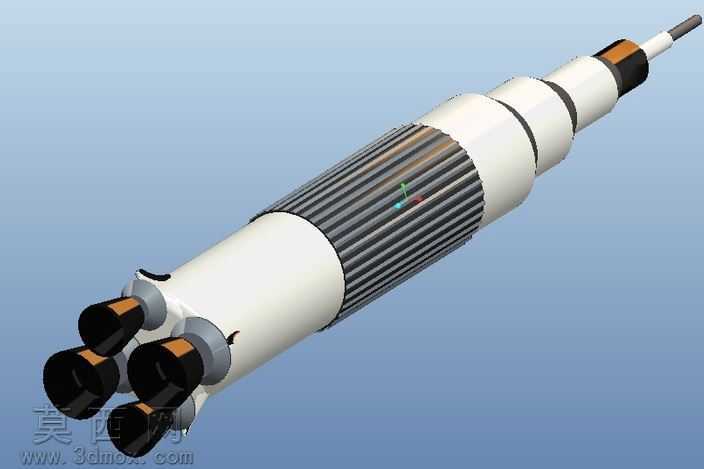

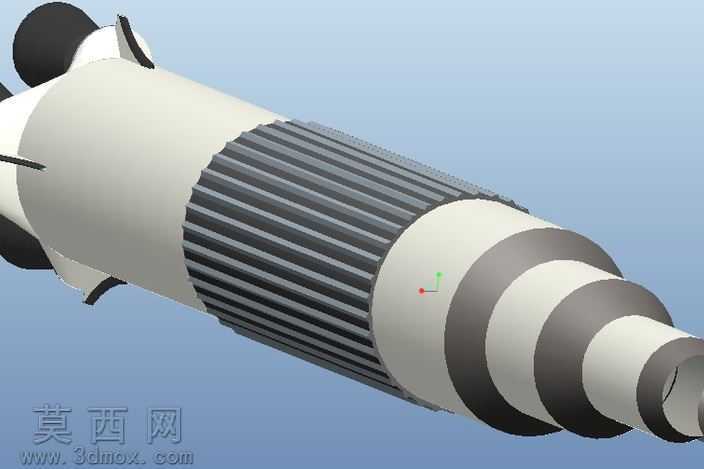

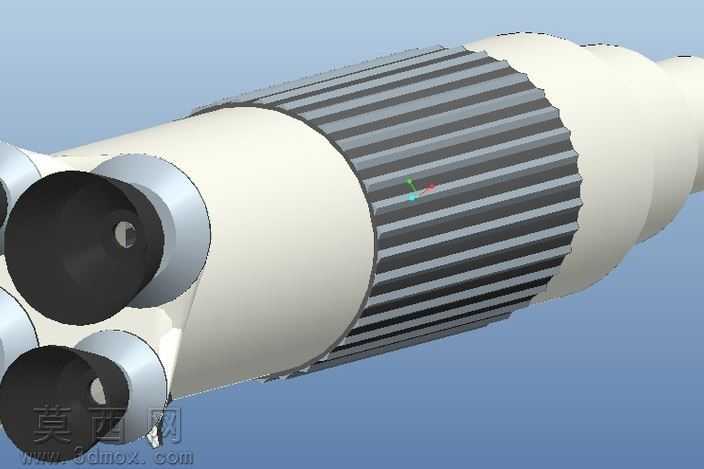

本作品为PSLV-1型卫星运载火箭的全参数化三维建模成果，建模过程严格参考该型运载火箭的公开结构尺寸与外观特征，采用自底向上的装配建模思路完成整体搭建。建模阶段首先对火箭的各级舱段进行独立参数化构建，针对芯级主体的柱形舱段，通过旋转凸台特征生成基础曲面，再对箭体表面的纵向加强筋结构采用阵列特征完成批量排布，保证筋条间距均匀、结构规整，还原真实箭体的散热与结构加强设计。针对箭体尾部的多台助推器模块，先完成单台助推器的喷管、连接段、燃料舱段的独立建模，喷管部位通过多段放样特征构建出收敛-扩张的典型拉瓦尔喷管曲面形态，再通过圆周阵列装配至芯级尾部的对应连接位置，还原助推器与芯级的连接支架结构，支架部位通过拉伸与倒角特征处理，还原真实的连接承力结构细节。箭体上部的级间段、有效载荷整流罩部分，通过多段曲面放样与缝合操作，构建出流畅的锥柱结合外形，整流罩的分离线部位通过分割线特征做出清晰的结构分界，箭体顶部的有效载荷延伸段与端头采用圆弧过渡处理，保证整体外形的气动合理性。材质与渲染阶段，针对箭体主体的白色防热涂层材质，调整材质的漫反射粗糙度参数，还原涂层的半哑光质感；箭体中部的灰色筋条区域采用金属质感材质，调整金属度与反射参数，还原铝合金结构的金属光泽；助推器喷管部位采用耐高温合金材质，添加轻微的做旧质感参数，还原喷管工作后的高温灼烧视觉效果；各级段之间的连接环带采用深色哑光材质，突出箭体的分段结构特征。渲染阶段采用柔和的天蓝色渐变背景，添加三点布光系统，主光从侧上方照射突出箭体的主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒箭体边缘提升整体立体感，最终渲染效果清晰展现火箭的整体结构与外观细节，完整还原PSLV-1运载火箭的典型外形特征，可用于航天科普展示、结构教学演示等场景。
